2С133Г

Описание стабилитрона 2С133Г

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С133Г предназначен для стабилизации напряжения 3,3 В в диапазоне токов стабилизации 1...37,5 мА.

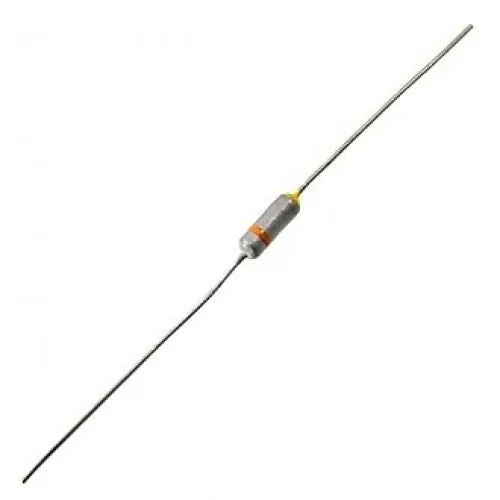

Выпускаются в стеклянном корпусе с гибкими выводами.

Параметры и характеристики стабилитрона 2С133Г:

Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Допускается условная маркировка стабилитронов цветным кодом.

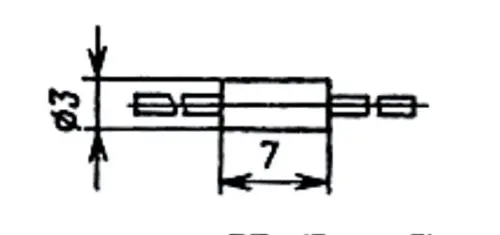

Масса стабилитрона не более 0,5 г.

Основные технические параметры стабилитрона 2С133Г:
• Номинальное напряжение стабилизации: 3,3 В при iст 5 мА;
• Разброс напряжения стабилизации: 2,95... 3,65 В;
• Дифференциальное сопротивление стабилитрона : 150 Ом при iст 5 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 37,5 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Тип стабилитрона	Uст.				αUст.	Uпр. (при Iпр.)	rст.	Iст.		Рmax	Тк.max (Тп.)	Т окр.
	мин	ном	макс	Iст.ном.				мин	макс
	В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С133Г	3	3,3	3,6	5	-0,10…-0,02	1 (50)	150	1	37,5	0,125	(150)	-60… +125
2С147Г	4,2	4,7	5,2	5	-0,07	1 (50)	150	1	26,5	0,125	(150)	-60… +125
2С156Г	5	5,6	6,2	5	+0,07	1 (50)	100	1	22,4	0,125	(150)	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
