Описание стабилитрона 2С119А
Стабилитрон 2С119А кремниевые, диффузионно-сплавные, малой мощности.
Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.

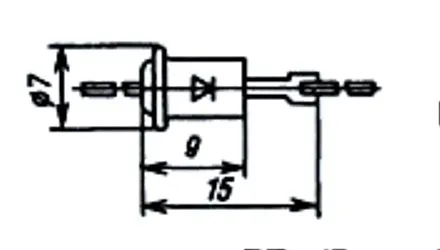

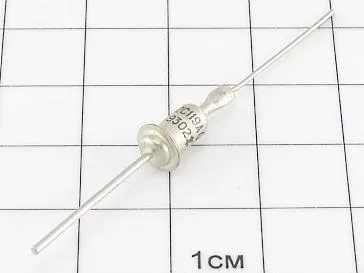

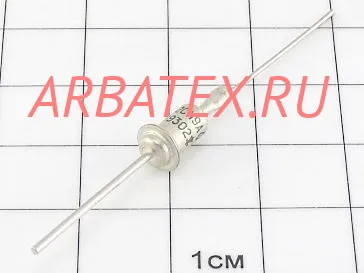

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Параметры и характеристики стабилитрона 2С119А:
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Масса стабилитрона не более 1 г.
Основные технические параметры стабилитрона 2С119А:
• Номинальное напряжение стабилизации: 1,9 В при iст 10 мА;
• Температурный коэффициент напряжения стабилизации: -0,3 %/°С;
• Дифференциальное сопротивление стабилитрона : 15 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 100 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,26 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабистора | Uст. | αUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | Ом | мА | мА | Вт | °С | °С |
|---|
| 2С119А | 1,72 | 1,9 | 2,09 | 10 | -0,42...-0,2 | 15 | 1 | 100 | 0,18 | 125 | -60… +125 |
| КС119А | 1,72 | 1,9 | 2,09 | 10 | -0,40 | 15 | 1 | 100 | 0,18 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитрона:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
