Описание стабилитрона 2С113А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.
Выпускаются в металлостеклянном корпусе с гибкими выводами..
Параметры и характеристики стабилитрона 2С113А:
Стабисторы 2С113А кремниевые, диффузионно-сплавные, малой мощности.
Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.

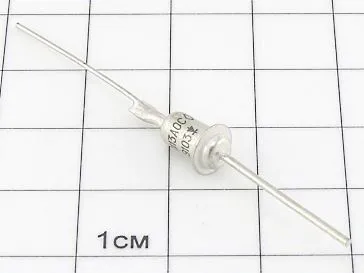

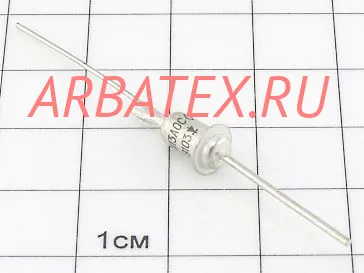

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабистора приводится на корпусе.
Корпус стабистора в рабочем режиме служит отрицательным электродом (катодом).
Масса стабистора не более 1 г.
Технические условия: СМ3.362.816 ТУ.
Основные технические параметры стабистора 2С113А:
• Номинальное напряжение стабилизации: 1,25 В при iст 10 мА;
• Разброс напряжения стабилизации: 1,17... 1,43 В;
• Температурный коэффициент напряжения стабилизации: -0,42 %/°С;
• Временная нестабильность напряжения стабилизации: ±3,5 %;
• Дифференциальное сопротивление стабилитрона : 15 Ом при iст 7,5 мА;
• Максимально допустимый ток стабилизации: 3 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,23 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабистора | Uст. | αUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | Ом | мА | мА | Вт | °С | °С |
|---|
| 2С113А | 1,17 | 1,3 | 1,43 | 10 | -0,42...-0,2 | 12 | 1 | 100 | 0,16 | 125 | -60… +125 |
| КС113А | 1,17 | 1,3 | 1,43 | 10 | -0,42 | 12 | 1 | 100 | 0,18 | 125 | -60… +125 |
Условные обозначения электрических параметров стабисторов:
• Uст. - напряжение стабилизации стабистора;
• αUст. - температурный коэффициент напряжения стабилизации стабистора;
• rст. - дифференциальное сопротивление стабистора;
• Iст. - ток стабилизации стабистора;
• Рmax - рассеиваемая мощность стабистора;
• Тк. мах - максимально-допустимая температура корпуса стабистора;
• Тп. мах - максимально-допустимая температура перехода стабистора;
• Т окр. - температура окружающей среды.
