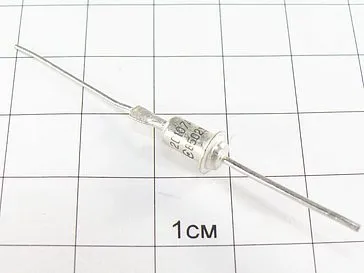

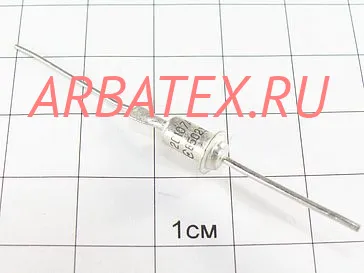

Описание стабилитрона 2С107А
Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Параметры и характеристики стабилитрона 2С107А:
Стабисторы 2С107А кремниевые, сплавные, малой мощности.
Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабистора приводится на корпусе.
Корпус стабистора в рабочем режиме служит отрицательным электродом (катодом).
Масса стабистора не более 1 г.
Основные технические параметры стабилитрона 2С107А:
• Номинальное напряжение стабилизации: 0.7 В при iст 10 мА;
• Температурный коэффициент напряжения стабилизации: -0,3 %/°С;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 100 мА;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабистора | Uст. | αUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | Ом | мА | мА | Вт | °С | °С |
|---|
| 2С107А | 0,63 | 0,7 | 1,05 | 10 | –0.34 | 7 | 1 | 120 | 0,125 | 125 | -60… +125 |
| КС107А | 0,63 | 0,7 | 0,77 | 10 | –0,30 | 7 | 1 | 100 | 0,125 | 125 | -60… +125 |
Условные обозначения электрических параметров стабисторов:
• Uст. - напряжение стабилизации стабистора;
• αUст. - температурный коэффициент напряжения стабилизации стабистора;
• rст. - дифференциальное сопротивление стабистора;
• Iст. - ток стабилизации стабистора;
• Рmax - рассеиваемая мощность стабистора;
• Тк. мах - максимально-допустимая температура корпуса стабистора;
• Тп. мах - максимально-допустимая температура перехода стабистора;
• Т окр. - температура окружающей среды.
