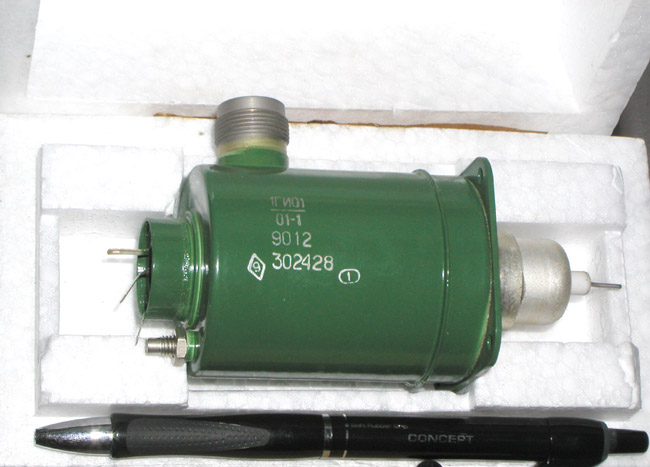

1ГИ01/01-1

Описание 1ГИ01/01-1

1ГИ01/01-1 относится к разделу электровакуумных приборов и ламп различного назначения.
По конструкции 1ГИ01/01-1 состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1ГИ01/01-1:

Модуль СВЧ 1ГИ01/01-1 применяется для работы на фиксированных частотах в диапазоне 500-570 МГц в качестве автогенератора импульсного режима с анодной модуляцией. Выходная импульсная мощность не менее 3 кВт.

Технические характеристики 1ГИ01/01-1:

Напряжение:

- накала - от 6 В до 6,6 В;

- анода импульсное - не более 3,7 В;

- сетки импульсное - от -250 В до 0.

Ток импульсный модуля 1ГИ01/01-1:

- анода - не более 2,6 А;

- катода - не более 5 А.

Мощность:

- выходная импульсная - не менее 3 кВт;

- импульсная подводимая к аноду (допустимая) - не более 9 кВт;

- рассеиваемая сеткой - не более 0,8 Вт.

Номинальные значения 1ГИ01/01-1:

- накала - 6,3 В;

- анода импульсное - 3,5 В;

- тока анода импульсного - 2,3 А.

Скважность - не менее 600.

Длительность импульса - от 0,5 мкс до 1,2 мкс.

Диапазон частот - от 500 МГц до 570 МГц.

Срок сохраняемости 1ГИ01/01-1 - не более 12 лет.

Минимальная наработка - 1000 ч.

Допустимая температура корпуса - не более +140° С.

Масса - не более 270 г.
