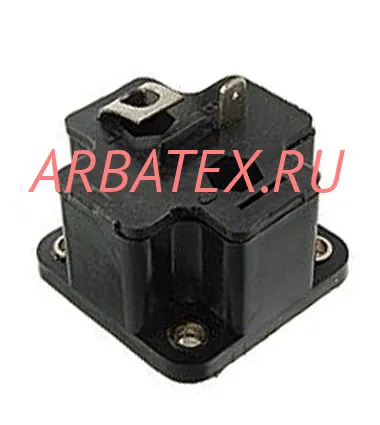

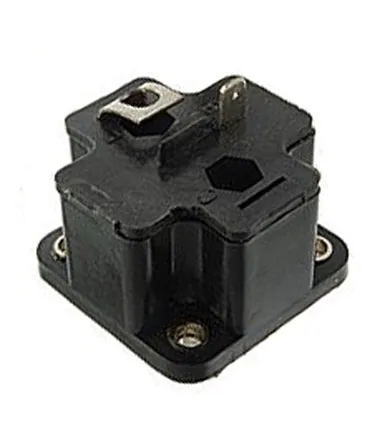

ТКД265-125-3 транзистор силовой

Каталог Силовые модули ТКД265-125-3 транзистор силовой

Характеристики

4CE130DV3

Описание

Описание


К преимуществам транзистора силового ТКД265-125-3 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.

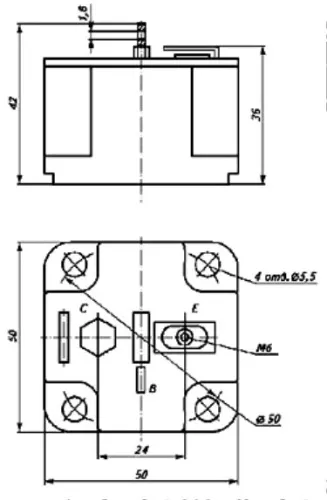

У ТКД265-125-3 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля ТКД265-125-3 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется ТКД265-125-3 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики транзистор силовой


Транзистор силовой кремниевый эпитаксиально-мезапланарный.
Предназначен для применения в преобразователях, переключающих и усилительных устройствах, в системах управления электроприводом.
Максимально допустимый импульсный ток коллектора - 125А
Максимальное напряжение коллектор-база - 300В

Структура условного обозначения:
ТКД265-125-3-ХХХ:
ТКД - транзистор кремниевый;
2 - порядковый номер модификации конструкции;
6 - обозначение типоразмера;
5 - обозначение конструктивного исполнения корпуса;
125 - максимально допустимый импульсный ток коллектора, А;
3 - класс по максимальному напряжению коллектор-база, В;
Х - группа по напряжению насыщения;
Х - климатическое исполнение;
Х - категория размещения
