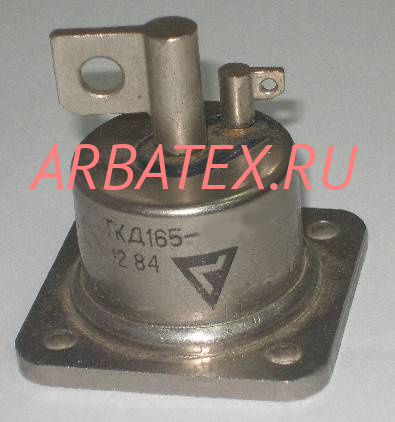

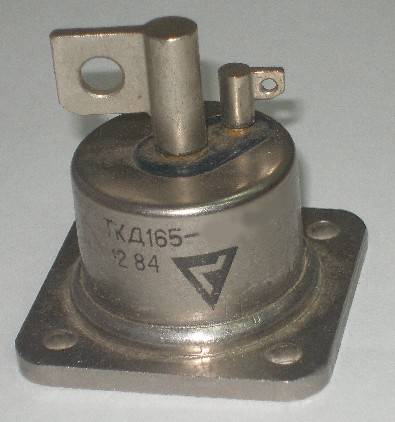

ТКД165-125-9 транзистор силовой

Каталог Силовые модули ТКД165-125-9 транзистор силовой

Характеристики

4CE130DV2

Описание

Описание транзистор силовой ТКД165-125-9


К преимуществам транзистора силового ТКД165-125-9 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У ТКД165-125-9 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля ТКД165-125-9 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется ТКД165-125-9 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики транзистор силовой ТКД165-125-9:


ТКД165-125-9
Транзистор силовой кремниевый эпитаксиально-мезапланарный.
Предназначен для применения в преобразователях, переключающих и усилительных устройствах, в системах управления электроприводом.
Максимально допустимый импульсный ток коллектора - 125А
Максимальное напряжение коллектор-база - 900В

Структура условного обозначения:
ТКД165-125-9-ХХХ:
ТКД - транзистор кремниевый;
1 - порядковый номер модификации конструкции;
6 - обозначение типоразмера;
5 - обозначение конструктивного исполнения корпуса;
125 - максимально допустимый импульсный ток коллектора, А;
9 - класс по максимальному напряжению коллектор-база, В;
Х - группа по напряжению насыщения;
Х - климатическое исполнение;
Х - категория размещения.
