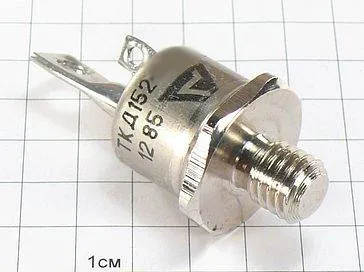

Описание транзистор силовой ТКД152-40-6
К преимуществам транзистора силового ТКД152-40-6 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У ТКД152-40-6 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля ТКД152-40-6 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется ТКД152-40-6 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.
Параметры и характеристики транзистор силовой ТКД152-40-6:
ТКД152-40-6
Транзистор силовой биполярный n-p-n типа.
Предназначен для применения в преобразователях, переключающих и усилительных устройствах, в системах управления электроприводом.
Максимально допустимый импульсный ток коллектора - 40А
Максимальное напряжение коллектор-база - 600В
Структура условного обозначения:
ТКД152-40-6-ХХХ:
ТКД - транзистор биполярный n-p-n типа;
1 - порядковый номер модификации конструкции;
5 - обозначение типоразмера;
2 - обозначение конструктивного исполнения корпуса;
40 - максимально допустимый импульсный ток коллектора, А;
6 - класс по максимальному напряжению коллектор-база, В;
Х - группа по напряжению насыщения;
Х - климатическое исполнение;
Х - категория размещения.
