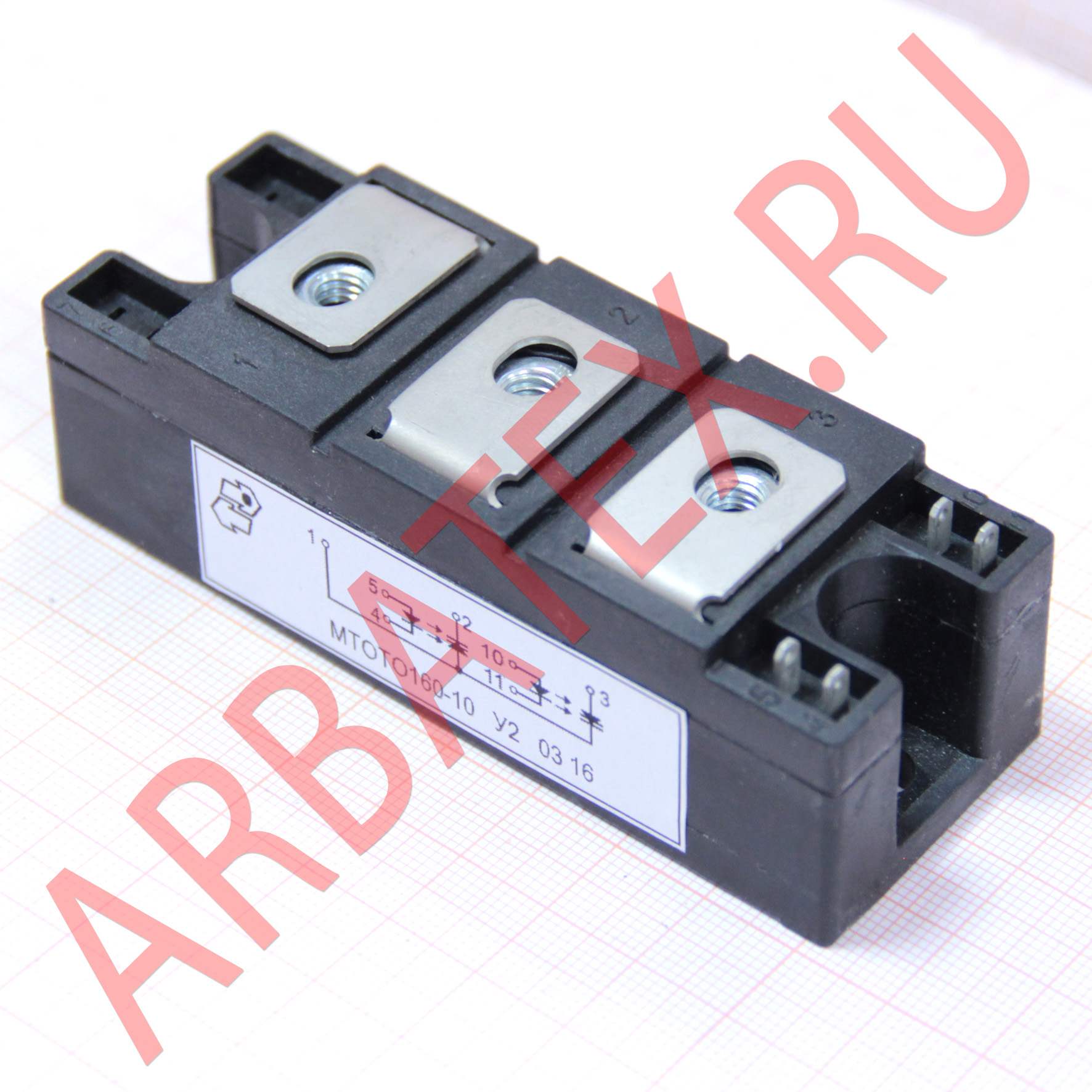

Описание
К преимуществам силового модуля МТОТО-160-10 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.

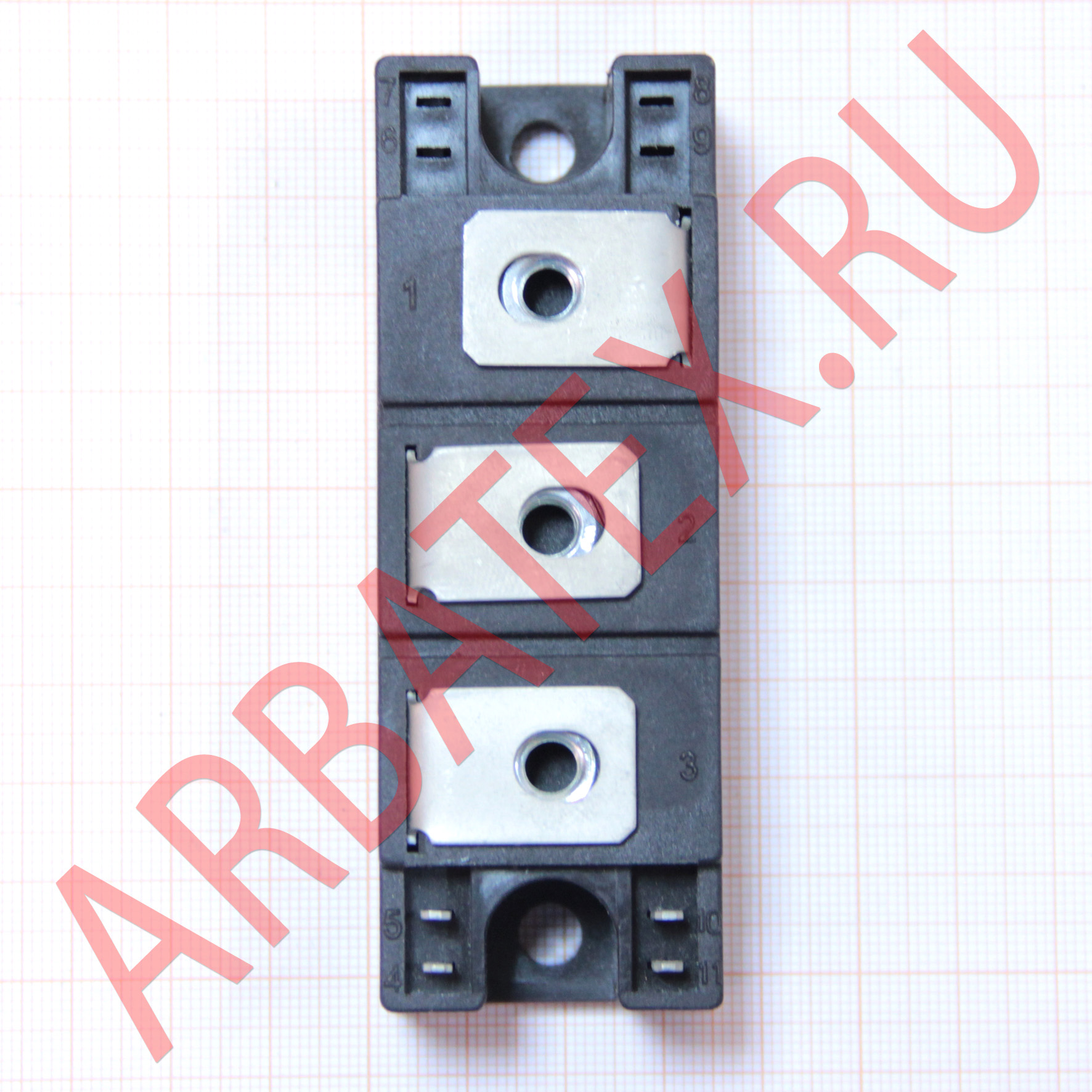

У МТОТО-160-10 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля МТОТО-160-10 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется МТОТО-160-10 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.
Параметры и характеристики
Модуль силовой полупроводниковый на основе двух бескорпусных последовательно соединенных кремниевых диффузионных оптотиристоров p-n-p-n.
Предназначен для применения в цепях постоянного и переменного токов частотой до 500 Гц преобразователей электроэнергии.
Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей.
Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи.

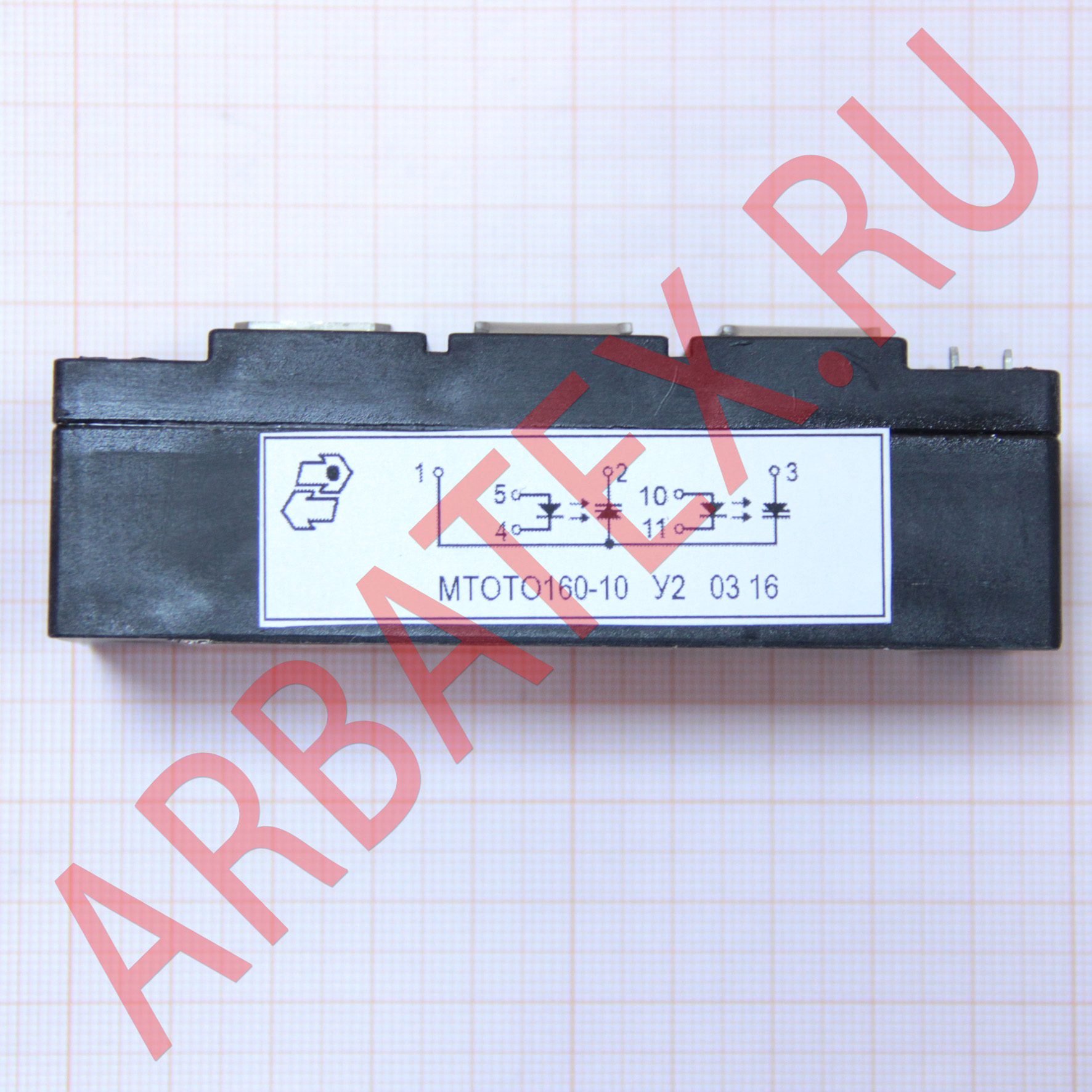

Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Максимально допустимый средний ток в открытом состоянии - 160А
Повторяющееся импульсное обратное напряжение - 1000В

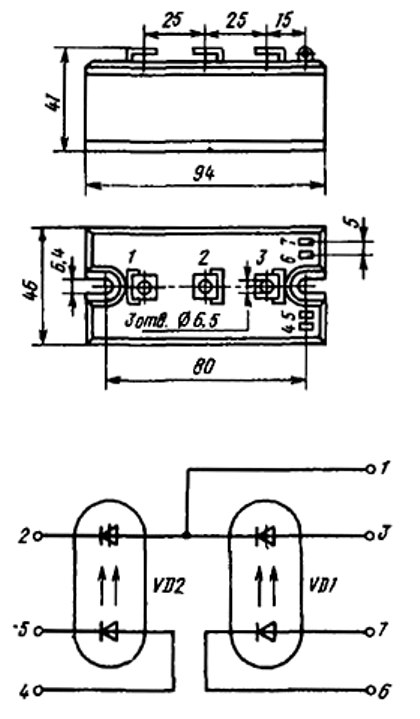

Длина - 94 мм
Ширина - 46 мм
Высота - 41 мм
Масса модуля - 500 г.
