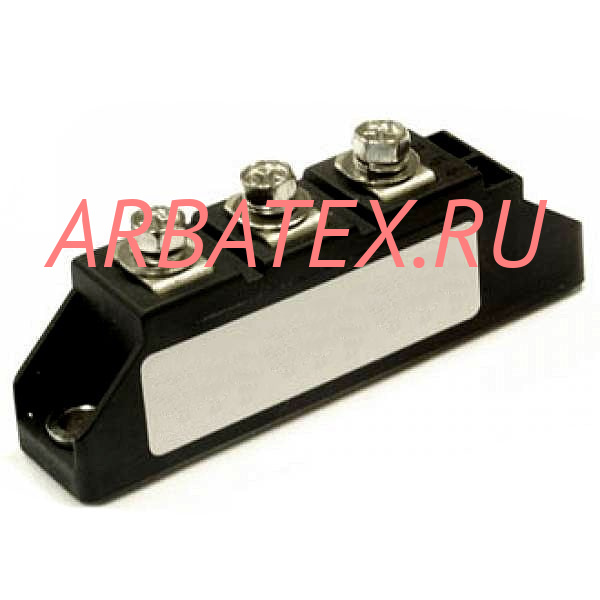

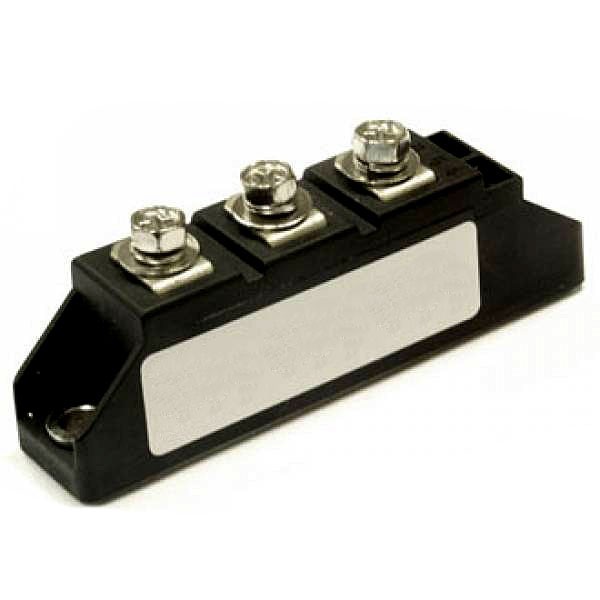

МДТО4/3-80-11 силовой модуль

Описание силового модуля МДТО4/3-80-11

К преимуществам силового модуля МДТО4/3-80-11 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У МДТО4/3-80-11 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля МДТО4/3-80-11 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется МДТО4/3-80-11 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики силового модуля МДТО4/3-80-11:

МДТО4/3-80-11
Модуль силовой полупроводниковый на основе двух бескорпусных последовательно соединенных кремниевых диффузионных диода p-n и оптотиристора p-n-p-n.
Предназначен для применения в цепях постоянного и переменного токов частотой до 500 Гц преобразователей электроэнергии.
Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей.
Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи.
Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Максимально допустимый средний ток в открытом состоянии - 80А
Повторяющееся импульсное обратное напряжение - 1100В

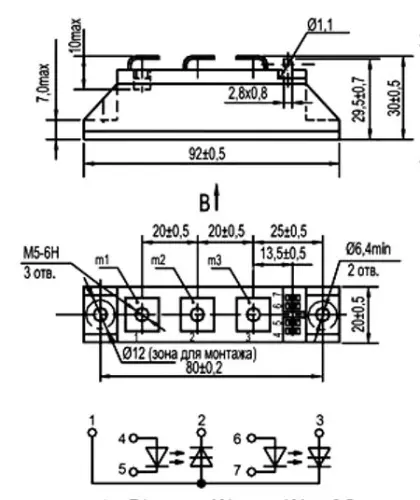

Длина - 92 мм
Ширина - 20 мм
Высота - 30 мм
Масса модуля - 200 г.
