Описание

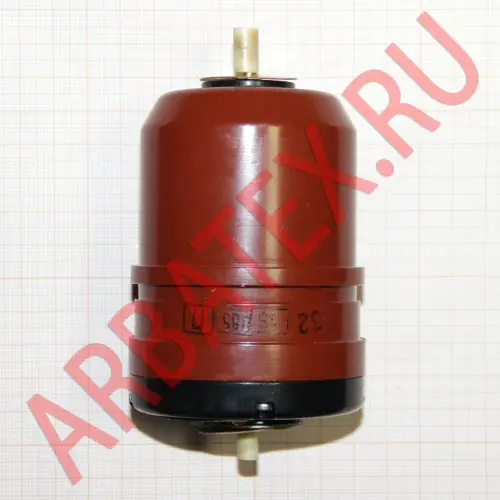

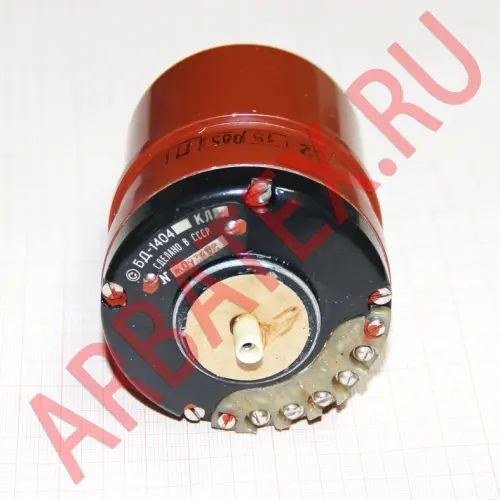

Бесконтактный сельсин БД-1404ТВ представляет собой электрическую машину с неявно выраженными полюсами. Связь ротора с обмоткой происходит с помощью кольцевого трансформатора что в результате дает сельсинам БД-1404ТВ хорошую надежность.
Сельсин БД-1404ТВ используются для применения в качестве трансформатора-приемника в синхронных передачах и для измерения угла рассогласования в следящих системах.
ХАРАКТЕРИСТИКИ СЕЛЬСИНА
Режим работы - трансформаторный и индикаторный;
Назначение сельсина - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 15Вт;
Максимальное напряжение синхронизации - 150В±8В;
Потребляемый ток, не более - 0,46А;
Асимметрия нулевых точек сельсинов датчиков:
- 2 класс точности не более - свыше ±0,25º до ±0,5º
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,2кг;

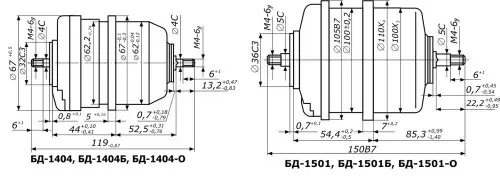

Габаритные размеры:
- длина - 119мм;
- диаметр - 67мм;
Общий гарантийный срок хранения и эксплуатации - 6,5 лет.
БД-1404ТВ предназначен для работы в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический бесконтактный сельсин, но диапазон рабочих температур тропического бесконтактного сельсина от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
ЧАCТНЫЕ ПАРАМЕТРЫ СЕЛЬСИНА
Основные технические характеристики | Технические условия |
Частота, Гц | Потреб- ляемый ток, А | Напряжение, В | Потребляемая мощность, Вт | Масса, кг |
БС-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,45 | КЭ0.005.595ТУ |
БС-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,45 | КЭ0.005.595ТУ |
БС-1404П | 400±12 500±15 | 0,9 0,7 | 110±5,5 | 23 19 | 1,26 | КЭ0.005.582ТУ |
БС-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
БС-1404-6 | 60±1,8 | 0,46 | 110±5,5 | 15 | 1,3 | КЭ0.005.554ТУ |
БС-1405 | 50±1,5 | 0,09 | 110±5,5 | 2,5 | 1,25 | КЭ0.005.595ТУ |
БС-1405Б | 50±1,5 | 0,09 | 110±5,5 | 25 | 1,2 | КЭ0.005.554ТУ |
БС-1501 | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 26 25 | 4,4 | КЭ0.005.554ТУ |
БС-1501-О | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 25 24 | 4,4 | КЭ0.005.554ТУ |
БС-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,4 | КЭ0.005.554ТУ |
БС-151А | 400 | | 110 | 7,5 | 0,47 | |
БС-155А | 400 | 0,15 | 100 | 4 | 0,375 | ЛШ0.301.005ТУ |
БД-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,25 | КЭ0.005.595ТУ |
БД-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,25 | КЭ0.005.595ТУ |
БД-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,2 | КЭ0.005.554ТУ |
БД-1404-6 | 60±1,8 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
БД-1501 | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 28 27 | 4,15 | КЭ0.005.595ТУ |
БД-1501-О | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 25 24 | 4,15 | КЭ0.005.595ТУ |
БД-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,15 | КЭ0.005.554ТУ |
БД-160А | | 0,3 | 110 | 10 | 0,48 |
