БС-1405

Описание

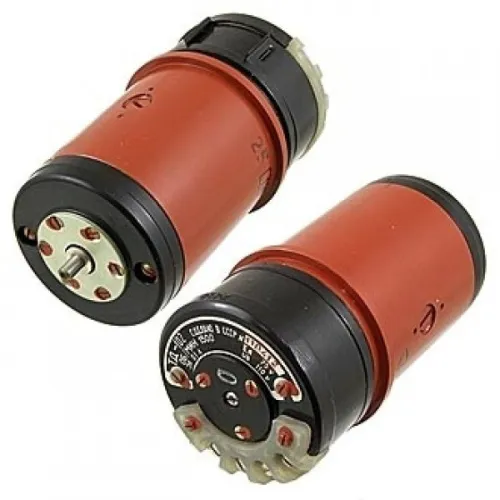

Бесконтактный сельсин БС-1405 представляет собой электрическую машину с неявно выраженными полюсами. Связь ротора с обмоткой происходит с помощью кольцевого трансформатора что в результате дает сельсинам БС-1405 хорошую надежность.
Сельсин БС-1405 используются для применения в качестве трансформатора-приемника в синхронных передачах и для измерения угла рассогласования в следящих системах.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА

Режим работы - трансформаторный;
Назначение - приемник;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 2,5Вт;
Максимальное напряжение синхронизации - 34В±2В;
Потребляемый ток, не более - 0,09А;

Асимметрия нулевых точек сельсинов датчиков:

- 1 класс точности не более - от 0º до ±0,3º;
Диапазон рабочих температур - от-60ºС до +85ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,25кг;

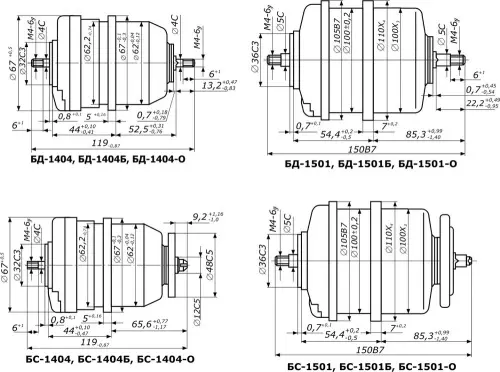

Габаритные размеры:

- длина - 119мм;
- диаметр - 67мм;
