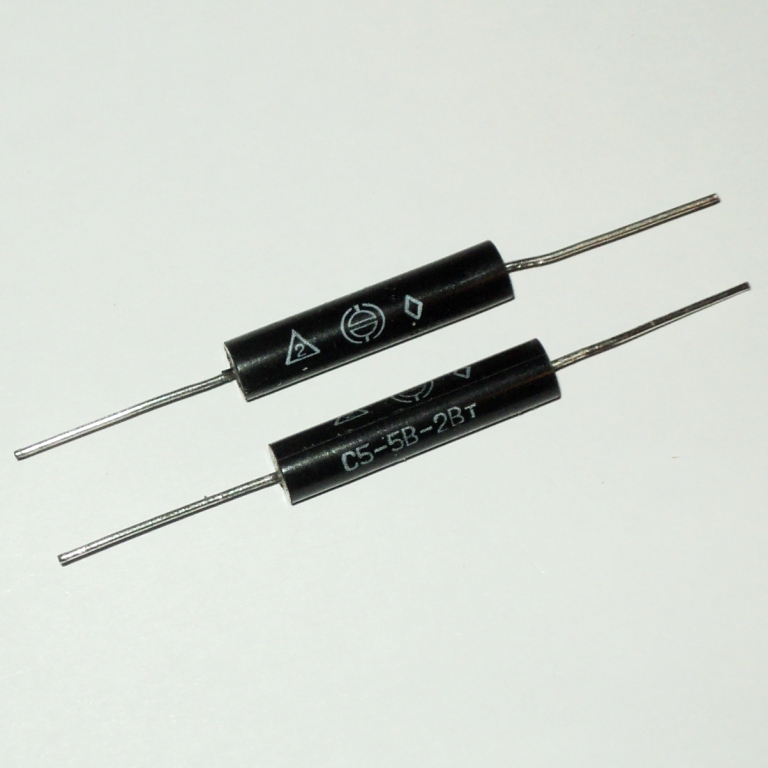

С5-5В 2Вт 24 кОм

Описание резистора С5-5В 2Вт 24К

Резистор С5-5В 2Вт 24К - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-5В 2Вт 24К используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора С5-5В 2Вт 24К:

Основными параметрами С5-5В 2Вт 24К являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

С5-5В 2Вт 24К
Резисторы С5-5 постоянные проволочные.
Прецизионные и общего применения, изолированные, для навесного монтажа.
Предназначены для работы в цепях постоянного и переменного токов с частотой до 1 кГц.
Резисторы С5-5В в отличии от С5-5 имеют более высокую минимальную наработку.
Ряд номинальных сопротивлений - Е24.
Технические условия:
- приемка «5», «9» ОЖ0.467.505 ТУ
- приемка «1» ОЖ0.467.553 ТУ

Основные технические характеристики резисторов С5-5:
- Диапазон номинальных сопротивлений: 1 Ом... 180 КОм
- Предельное напряжение: 400; 600 В
- Номинальная мощность: 1; 2; 5; 8; 10 Вт
- Допускаемые отклонения сопротивлений: ±0,05; ±0,1; ±0,2; ±0,5; ±1; ±2; ±5 %
- Диапазон температур: -60... +70 °С

Система обозначения резисторов:

С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
