С5-37 5Вт 200

С5-37 5Вт 200

Характеристики

4CE130IWJ

Описание

Описание резистора С5-37 5Вт 200


Резистор С5-37 5Вт 200 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-37 5Вт 200 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора С5-37 5Вт 200:


Основными параметрами С5-37 5Вт 200 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

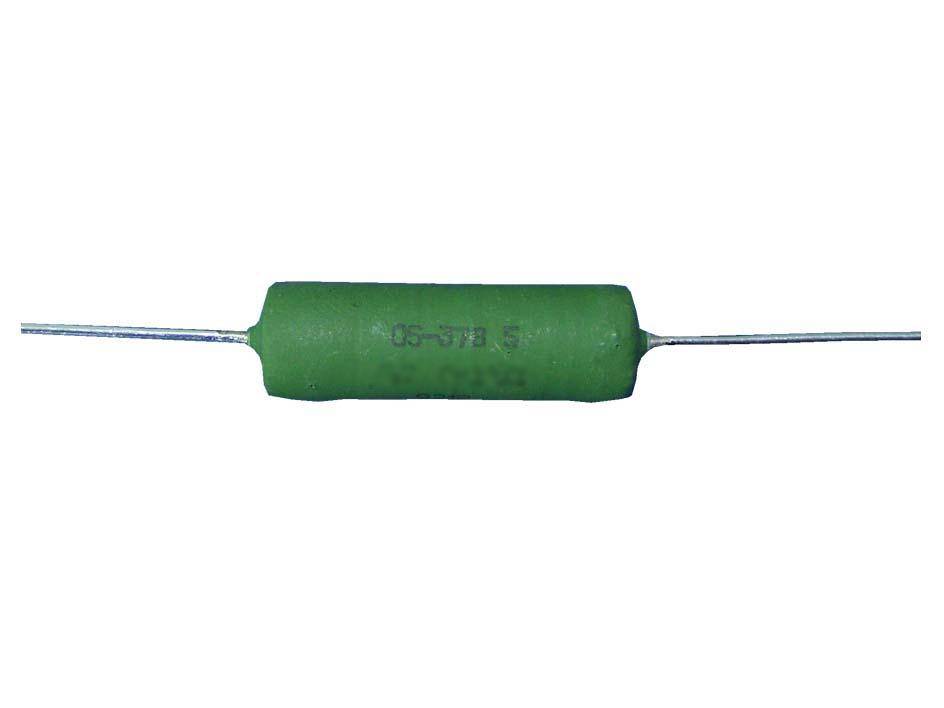

С5-37 5Вт 200
Резисторы С5-37 постоянные проволочные, нагрузочные для навесного монтажа.
Выпускаются в двух вариантах исполнения:
- С5-37 - неизолированные,
- С5-37В - изолированные.
Предназначены для работы в цепях постоянного и переменного токов с напряжением до 500В.
Ряд номинальных сопротивлений - Е24.

Основные технические характеристики резисторов С5-37:
- Диапазон номинальных сопротивлений: 1,8 Ом... 15 КОм
- Номинальная мощность: 5; 8; 10 Вт
- Предельное напряжение: 500 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +155 °С
- Минимальная наработка: 12000 ч
- Срок сохраняемости: 15 лет


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
