ММТ-4Б 2.2 кОм

Описание резистора ММТ-4Б 2.2К

Резистор ММТ-4Б 2.2К - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ММТ-4Б 2.2К используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора ММТ-4Б 2.2К:

Основными параметрами ММТ-4Б 2.2К являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

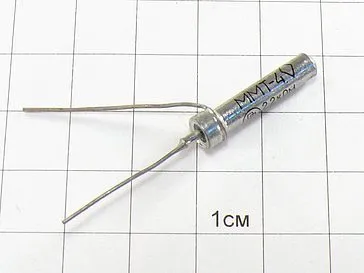

ММТ-4Б 2.2К
Терморезисторы ММТ-4 стержневые и трубчатые неизолированные, с отрицательным ТКС, герметизированные (ММТ-4А, ММТ-4Б) и негерметизированные (ММТ-4В).
Предназначены для работы в цепях постоянного, пульсирующего и переменного тока частотой до 400 Гц в импульсных режимах, для измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи с положительным температурным коэффициентом сопротивления.

Основные технические характеристики терморезисторов ММТ-4Б:
- Диапазон номинальных сопротивлений: 1 КОм... 220 КОм
- Температурный коэффициент сопротивления (ТКС): -(2,4... 5,0) %/°С
- Максимальная мощность: 0,56 Вт
- Коэффициент температурной чувствительности: 2060... 4300 К
- Коэффициент рассеяния: 6 мВт/°С
- Постоянная времени: 115 сек
- Допускаемые отклонения:  ±20 %
- Диапазон температур: -60... +125 °С

Система обозначения резисторов:

С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
