СП5-35Б 0.5Вт 2.2кОм

Описание резистора СП5-35Б 0.5Вт 2.2кОм

Резистор СП5-35Б 0.5Вт 2.2кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-35Б 0.5Вт 2.2кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-35Б 0.5Вт 2.2кОм:

Основными параметрами СП5-35Б 0.5Вт 2.2кОм  являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

СП5-35Б 0.5Вт 2.2кОм

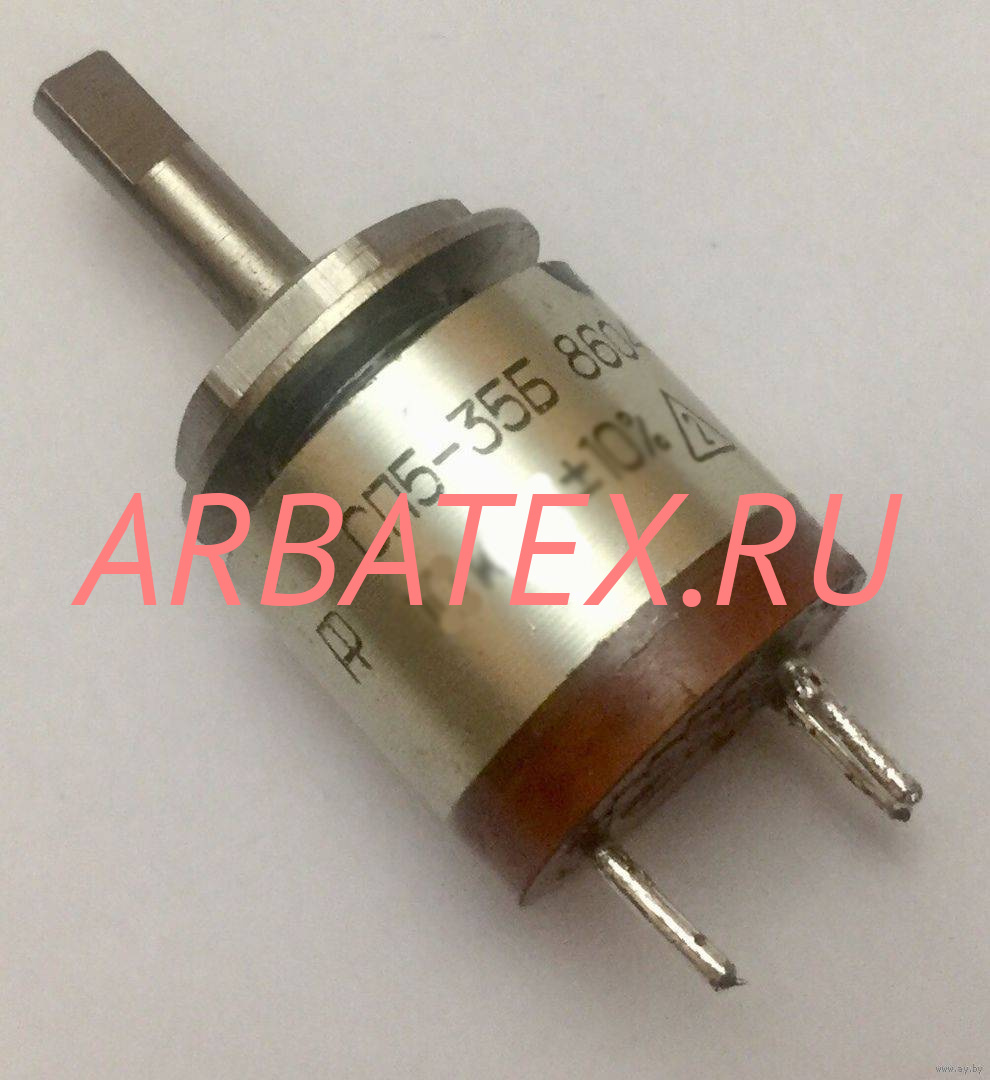

Резисторы СП5-35Б переменные проволочные регулировочные для навесного монтажа.
Одинарные, с высокой электрической разрешающей способностью, имеют два резистивных элемента (точный — от упора до упора и грубый), регулируемых от одного вала.
Предназначены для работы в электрических цепях постоянного и переменного токов.
Электрическая разрешающая способность: 0,02 % (68...1500 Ом) и 0,01 % (свыше 1,5 кОм).
Ряд номинальных сопротивлений - Е6.

Основные технические характеристики резисторов СП5-35Б:
- Диапазон номинальных сопротивлений: 68 Ом... 15 кОм
- Номинальная мощность: 0,5 Вт
- Предельное напряжение: 80 В
- Допускаемые отклонения сопротивлений: ±10 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А

Система обозначения резисторов:

С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
