СП5-22 1Вт 10 кОм

Описание резистора СП5-22 1Вт 10 кОм

Резистор СП5-22 1Вт 10 кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-22 1Вт 10 кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-22 1Вт 10 кОм:

Основными параметрами СП5-22 1Вт 10 кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

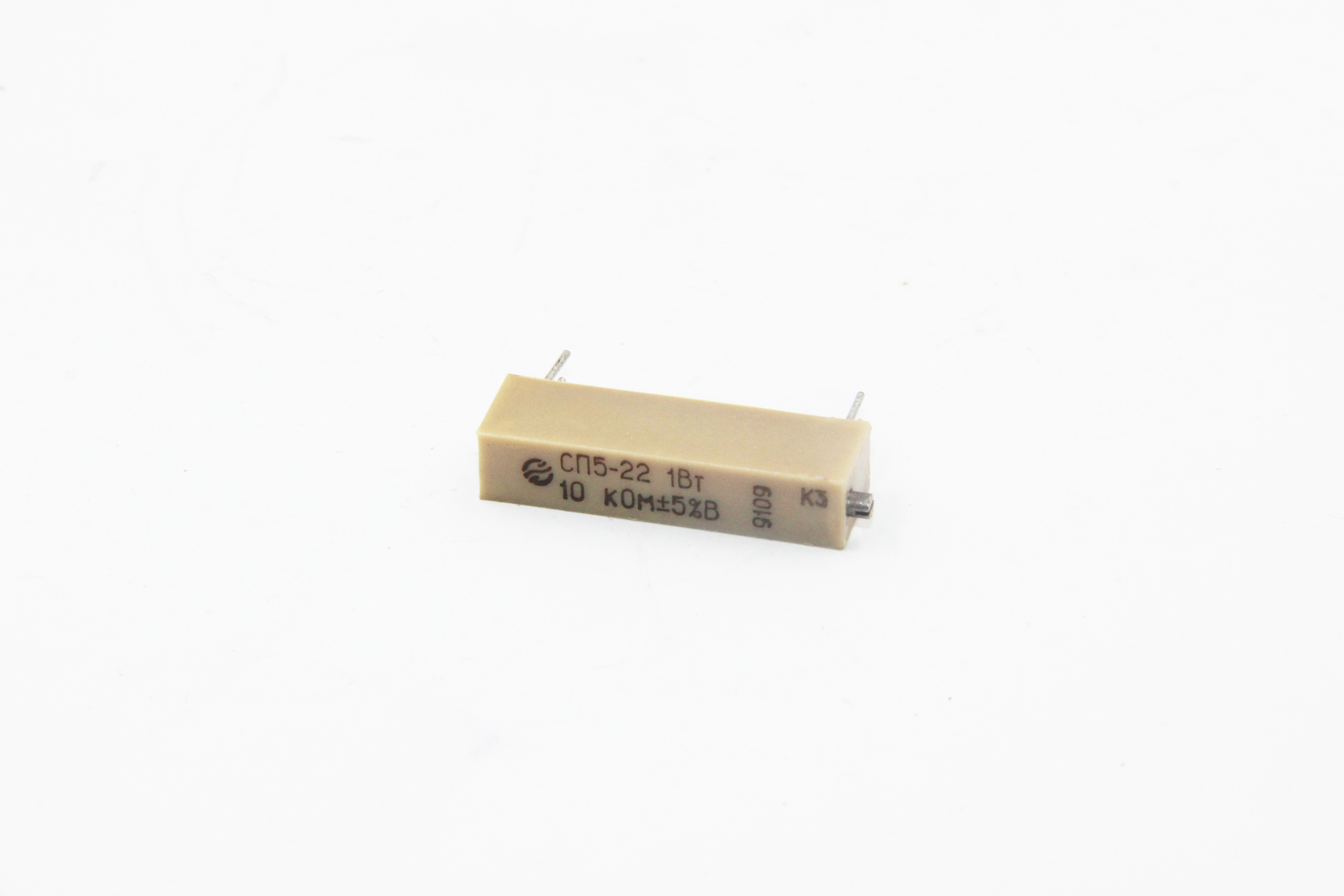

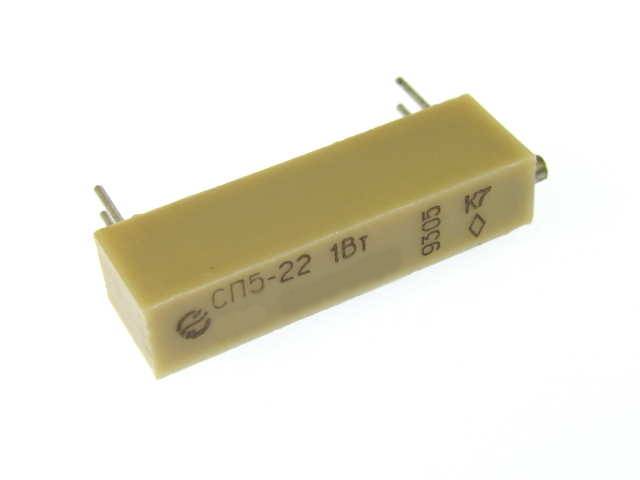

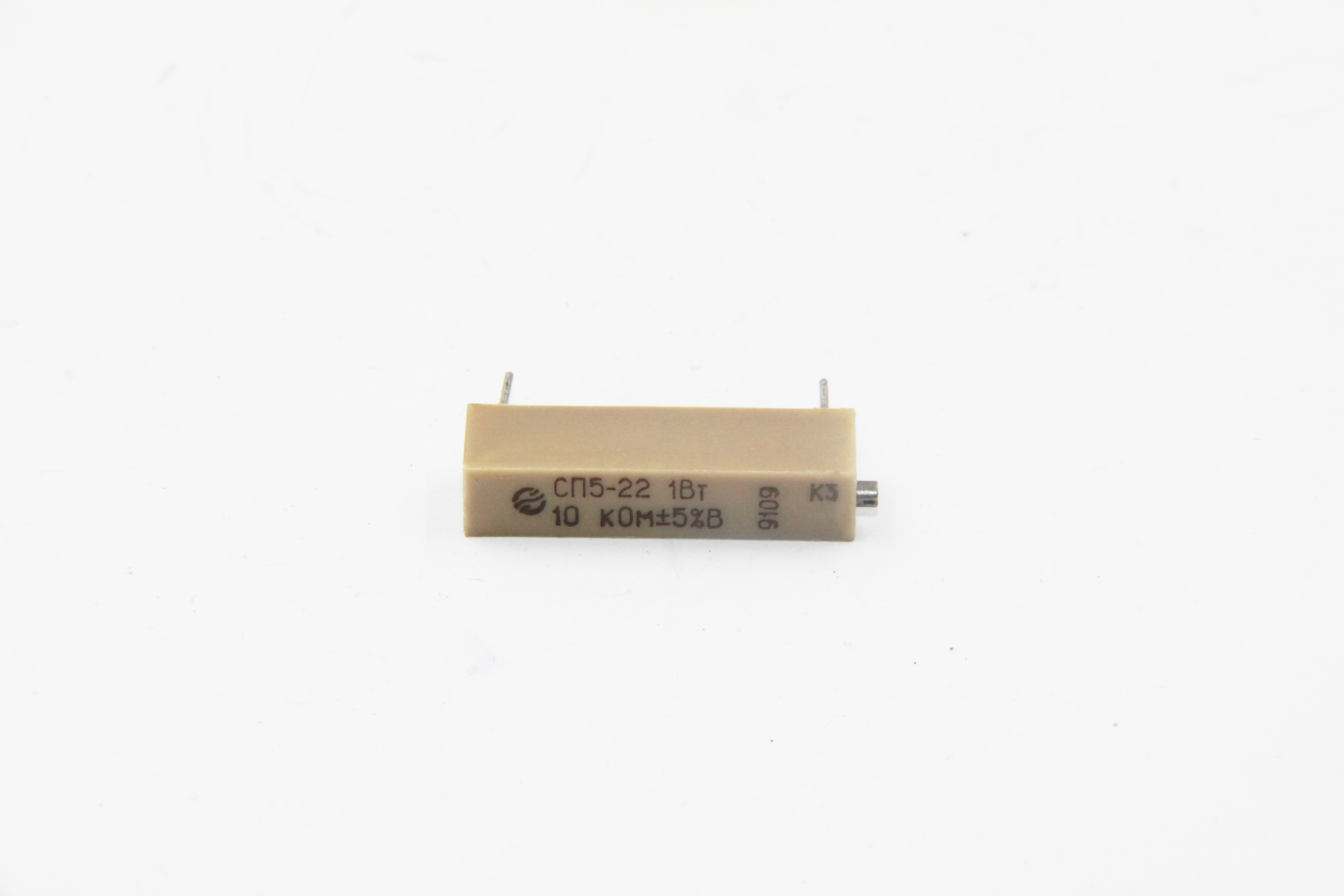

СП5-22 1Вт 10 кОм

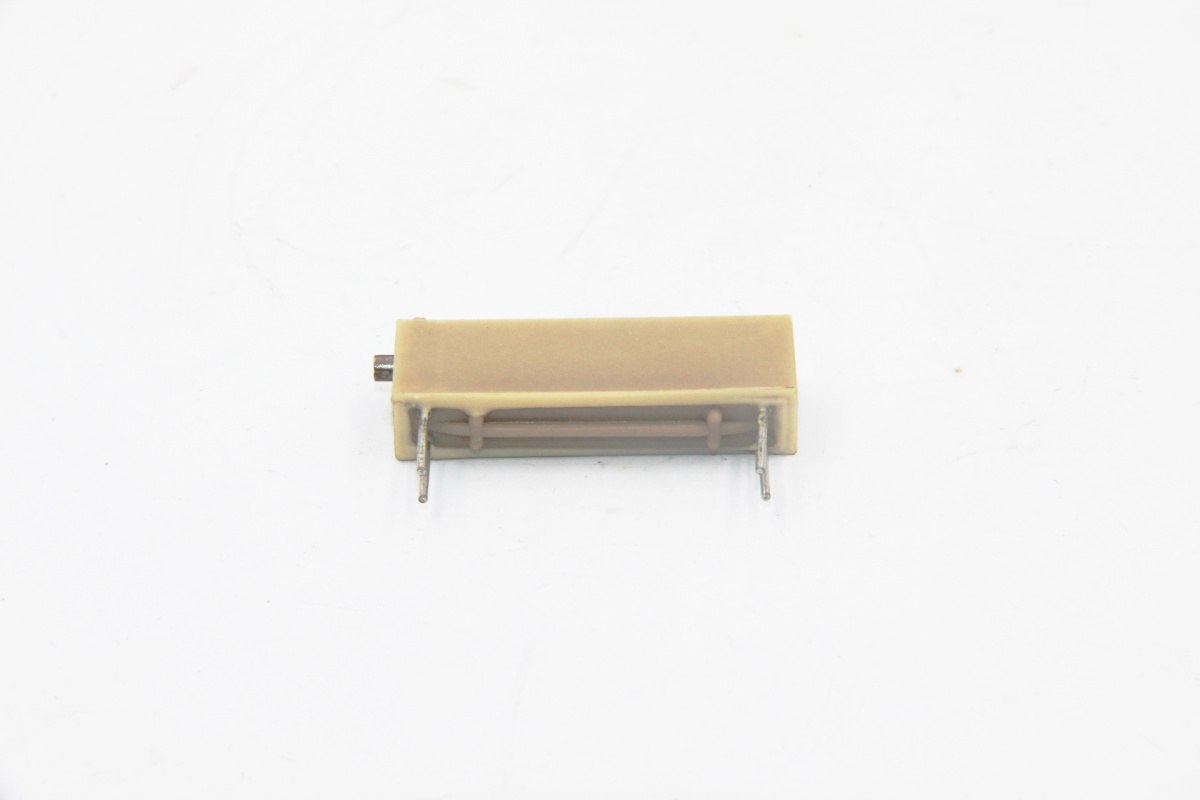

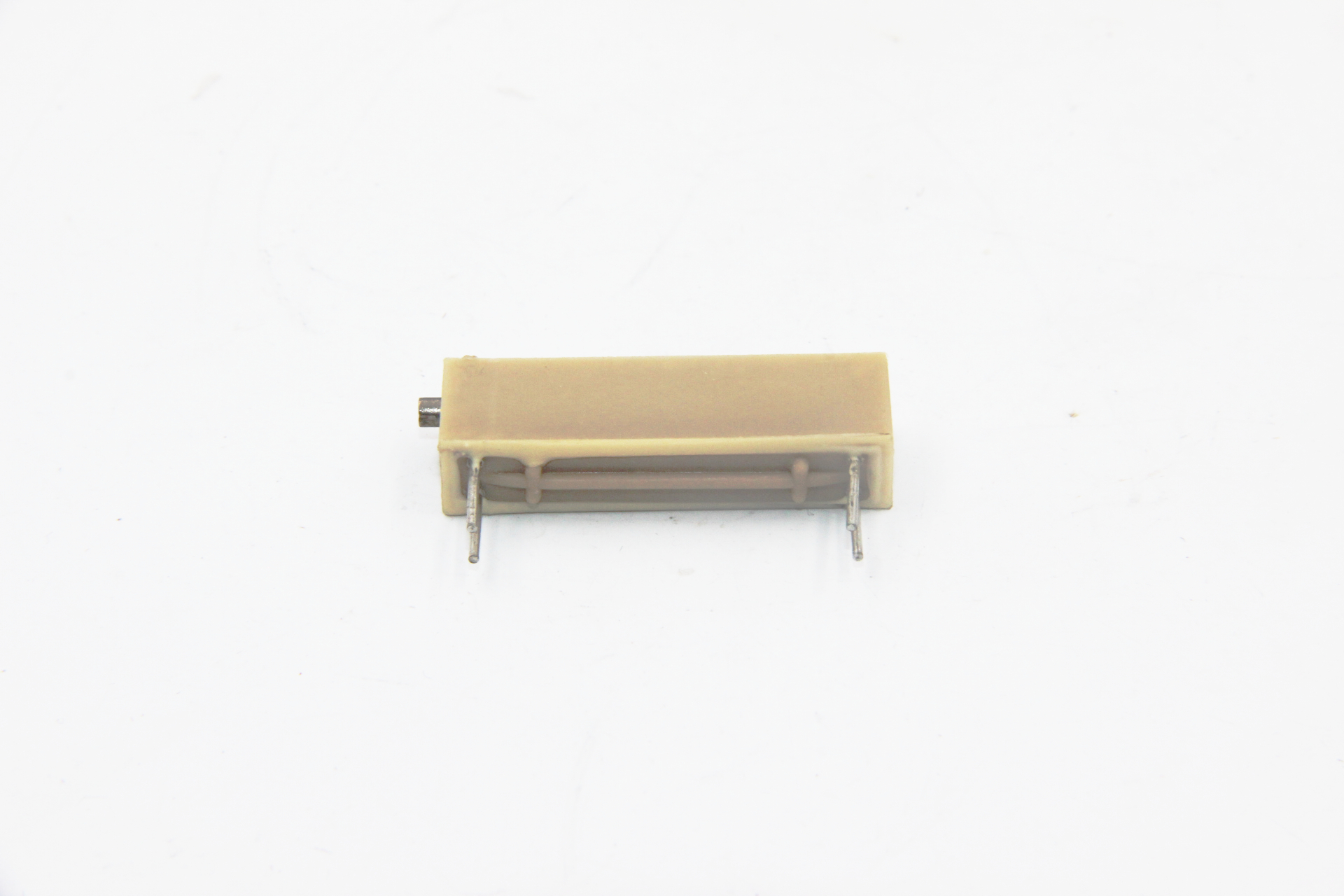

Резисторы СП5-22 переменные подстроечные проволочные для печатного монтажа.
Одноэлементные, многооборотные, с прямолинейным перемещением подвижной системы.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Резисторы СП5-22 изготавливаются в соответствии с техническими условиями ОЖО.468.509 ТУ (приёмка
“5”) и ОЖО.468.551 ТУ (приёмка “ОТК”).
Климатическом исполнении В.
Ряд номинальных сопротивлений - Е6.

Основные технические характеристики резисторов СП5-22:
- Диапазон номинальных сопротивлений: 10 Ом... 47 кОм
- Номинальная мощность: 1 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Функциональная характеристика: А
- Срок сохраняемости: 20 лет
- Минимальная наработка: 20000 ч

Система обозначения резисторов:

С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
