ППБ-15Г-15вт 4.7 кОм

Описание резистора ППБ-15Г-15вт 4.7К

Резистор ППБ-15Г-15вт 4.7К - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ППБ-15Г-15вт 4.7К используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора ППБ-15Г-15вт 4.7К:

Основными параметрами ППБ-15Г-15вт 4.7К являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

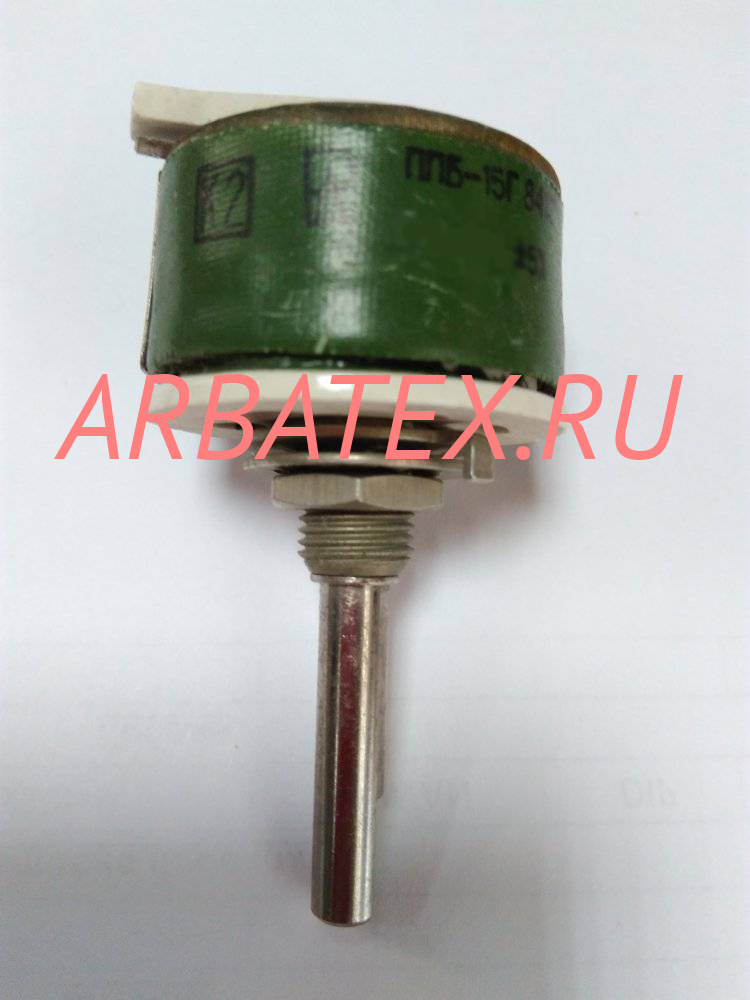

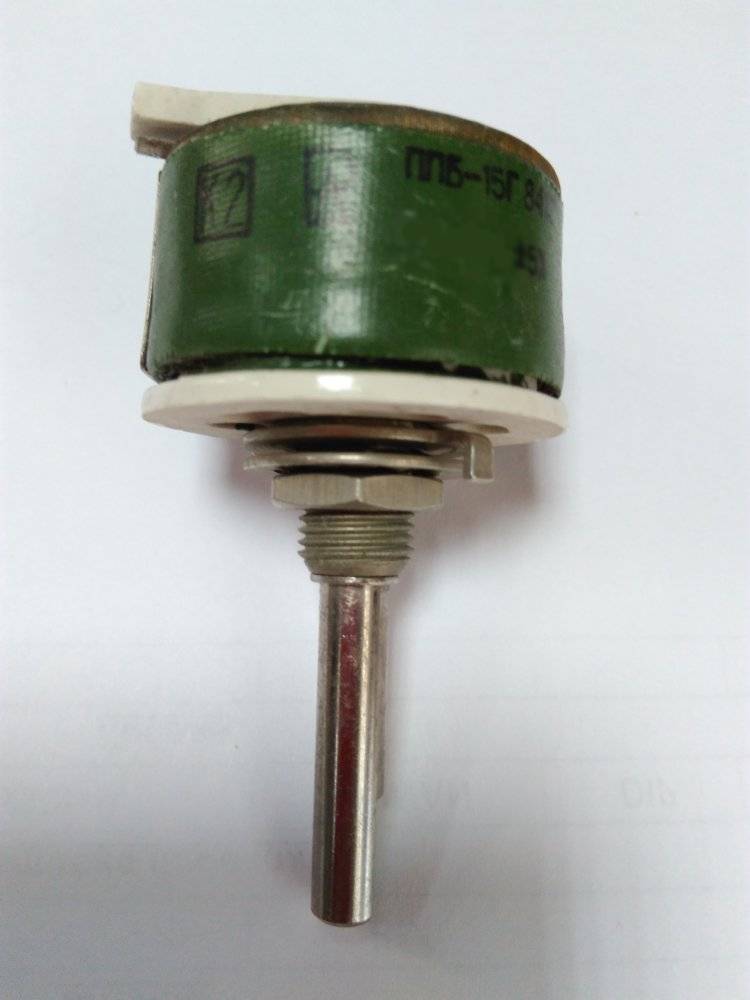

ППБ-15Г-15вт 4.7К
Резисторы ППБ-15Г переменные проволочные регулировочные для навесного монтажа.
Одинарные, однооборотные, с вариантом исполнения вала типа "Г".
Предназначены для работы в электрических цепях постоянного и переменного токов частотой до 1000 Гц.
Отклонение от функциональной характеристики ±5 %.
Ряд номинальных сопротивлений - Е6.

Основные технические характеристики резисторов ППБ-15Г:
- Диапазон номинальных сопротивлений: 2,2 Ом...4,7 кОм
- Номинальная мощность: 15 Вт
- Предельное напряжение: 500 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Минимальное сопротивление: не более 0,2 Ом
- Диапазон температур: -60... +85 °С
- Функциональная характеристика: А
- Срок сохраняемости: 15 лет
- Минимальная наработка: 15000 ч

Система обозначения резисторов:

С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
