Описание резистора ММТ-4А 2К
Резистор ММТ-4А 2К - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ММТ-4А 2К используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора ММТ-4А 2К:
Основными параметрами ММТ-4А 2К являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.
ММТ-4А 2К

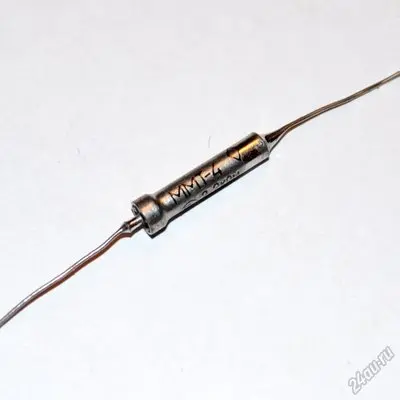

Терморезисторы ММТ-4 стержневые и трубчатые неизолированные, с отрицательным ТКС, герметизированные (ММТ-4А, ММТ-4Б) и негерметизированные (ММТ-4В).
Предназначены для работы в цепях постоянного, пульсирующего и переменного тока частотой до 400 Гц в импульсных режимах, для измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи с положительным температурным коэффициентом сопротивления.
Основные технические характеристики терморезисторов ММТ-4:
- Диапазон номинальных сопротивлений: 1 КОм... 220 КОм
- Температурный коэффициент сопротивления (ТКС): -(2,4... 5,0) %/°С
- Максимальная мощность: 0,56 Вт
- Коэффициент температурной чувствительности: 2060... 4300 К
- Коэффициент рассеяния: 6 мВт/°С
- Постоянная времени: 115 сек
- Допускаемые отклонения: ±20 %
- Диапазон температур: -60... +125 °С
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
