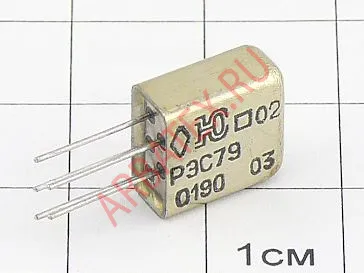

РЭС-79 ДЛТ4.555.011-03

Описание реле РЭС-79 ДЛТ4.555.011-03

РЭС-79 ДЛТ4.555.011-03 реле  слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-79 ДЛТ4.555.011-03:

Сопротивление обмотки, Ом ...... 50-60;
Ток срабатывания, мА ...... 40;
Ток отпускания, мА ...... 5,4;
Рабочее напряжение, В ...... 3,6-4,4;
Масса реле не более ...... 2 г.

Минимальный срок службы и срок сохраняемости реле РЭС-79:
  - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 13,5 лет;
  - или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 8 лет;
  - или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.

Номер паспорта реле РЭС79	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Ток		Время		Сопротивление контактов	Диапазон коммутации
				срабатыв.	отпускания	срабатыв.	отпускания		ток	напряжение
		В	Ом	мА	мА	мс	мс	Ом	А	В
РЭС-79 ДЛТ4.555.011	1П	24,3…29,7	1530…1955	7,5	1,0	5,0	3,0	0,5	0,01…1,0	6...44
РЭС-79 ДЛТ4.555.011-01	1П	13,5…16,5	550…670	13,0	1,8	5,0	3,0	0,5	0,01…1,0	6...44
РЭС-79 ДЛТ4.555.011-02	1П	5,7…6,9	95…115	30,0	4,0	5,0	3,0	0,5	0,01…1,0	6...44
РЭС-79 ДЛТ4.555.011-03	1П	3,6…4,4	50…60	40,0	5,4	5,0	3,0	0,5	0,01…1,0	6...44
РЭС-79 ДЛТ4.555.011-04	1П	2,7…3,3	27…33	53,0	7,0	5,0	3,0	0,5	0,01…1,0	6...44
РЭС-79 ДЛТ4.555.011-05	1П	24,3…29,7	1530…1955	7,5	1,0	5,0	3,0	0,25	5x10-6…0,1	0,05...36
РЭС-79 ДЛТ4.555.011-06	1П	13,5…16,5	550…670	13,0	1,8	5,0	3,0	0,25	5x10-6…0,1	0,05...36
РЭС-79 ДЛТ4.555.011-07	1П	5,7…6,9	95…115	30,0	4,0	5,0	3,0	0,25	5x10-6…0,1	0,05...36
РЭС-79 ДЛТ4.555.011-08	1П	3,6…4,4	50…60	40,0	5,4	5,0	3,0	0,25	5x10-6…0,1	0,05...36
РЭС-79 ДЛТ4.555.011-09	1П	2,7…3,3	27…33	53,0	7,0	5,0	3,0	0,25	5x10-6…0,1	0,05...36
