РЭК-37 РФ4.500.477-04.02

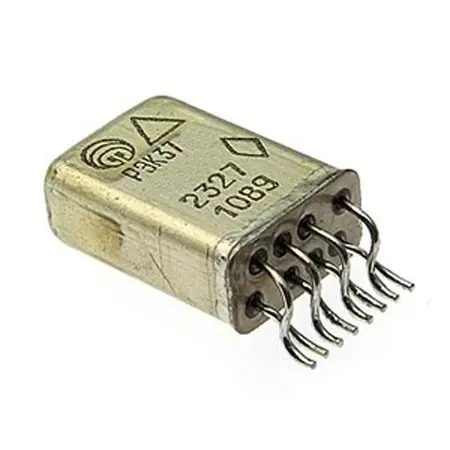

РЭК-37 РФ4.500.477-04.02 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

РЭК-37 РФ4.500.477-04.02 реле слаботочное.
Напряжение источника питания - 4 В; 6 В; 12 В; 18 В; 27 В.
Коммутируемый ток - от 1 мкА до 1 А.
Коммутируемое напряжение - от 0,05 В до 120 В.
Сопротивление контакта - не более 1,4 Ом.
Частота срабатывания - не более 10 Гц.
Число коммутационных циклов - не более 50 000.
Ток срабатывания - не более 64,3 мА.
Рабочее напряжение РЭК37 - от 3,5 В до 27 В.
Сопротивление обмотки - от 32,4 Ом до 1900 Ом.
Сопротивление изоляции реле РЭК-37 между токоведущими цепями, между токоведущими цепями и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 200 МОм;
- в условиях повышенной влажности - 5 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20 МОм.
Испытательное переменное напряжение РЭК37 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях - 300 В;
- в условиях повышенной влажности - 210 В;
- при пониженном атмосферном давлении - 180 В.
Время:
- срабатывания - 3,5 мс;
- отпускания - 2 мс.
Время дребезга контактов:
- при срабатывании - не более 1,5 мс;
- при отпускании - не более 0,5 мс.
Ток питания РЭК-37 - постоянный.
Количество контактов - 2.
Температура окружающей среды - от -60° С до +85° С.
Масса - 3,5 г.
