РЭК-48 РФ4.500.479-01

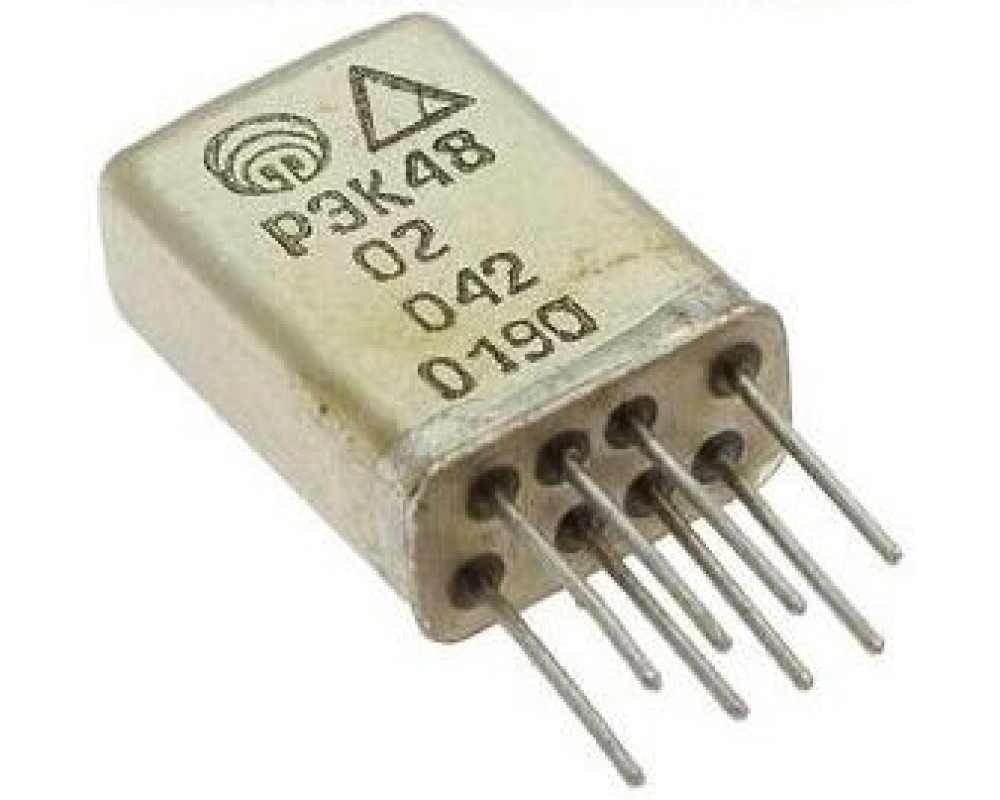

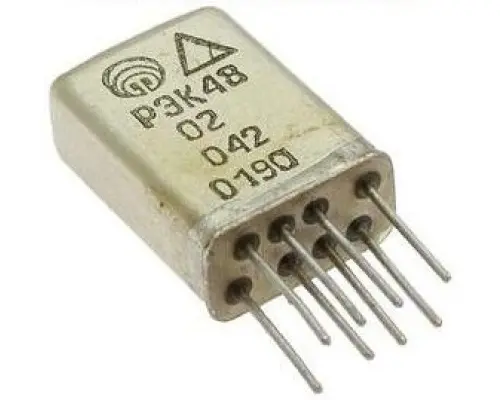

РЭК-48 РФ4.500.479-01 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

Напряжение источника питания - 7 В; 12 В; 27 В.
Количество контактов - 2.
Коммутируемый ток - от 1 мкА до 7 мА.
Коммутируемое напряжение - от 0,2 мВ до 25 В.
Сопротивление контакта - не более 1,4 Ом.
Частота коммутации - не более 10 Гц.
Число коммутационных циклов - не более 150 000.
Ток срабатывания - не более 64,3 мА.
Рабочее напряжение РЭК 48 - от 3,5 В до 27 В.
Сопротивление обмотки - от 32,4 Ом до 1900 Ом.
Сопротивление изоляции реле РЭК-48 между токоведущими цепями, между токоведущими цепями и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 200 МОм;
- в условиях повышенной влажности - 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20 МОм.
Испытательное переменное напряжение РЭК48, между токоведущими элементами:
- в нормальных климатических условиях между токоведущими элементами - 200 В;
- в нормальных климатических условиях между токоведущими элементами и корпусом - 210 В;
- в условиях повышенной влажности между токоведущими элементами - 200 В;
- в условиях повышенной влажности между токоведущими элементами и корпусом - 210 В.
Время:
- срабатывания - 6 мс;
- отпускания - 1,5 мс.
Время дребезга контактов:
- при срабатывании - не более 2 мс;
- при отпускании - не более 1 мс.
Ток питания РЭК-48 - постоянный.
Масса - не более 3,2 г.
