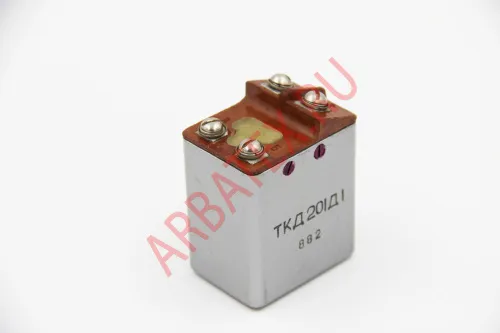

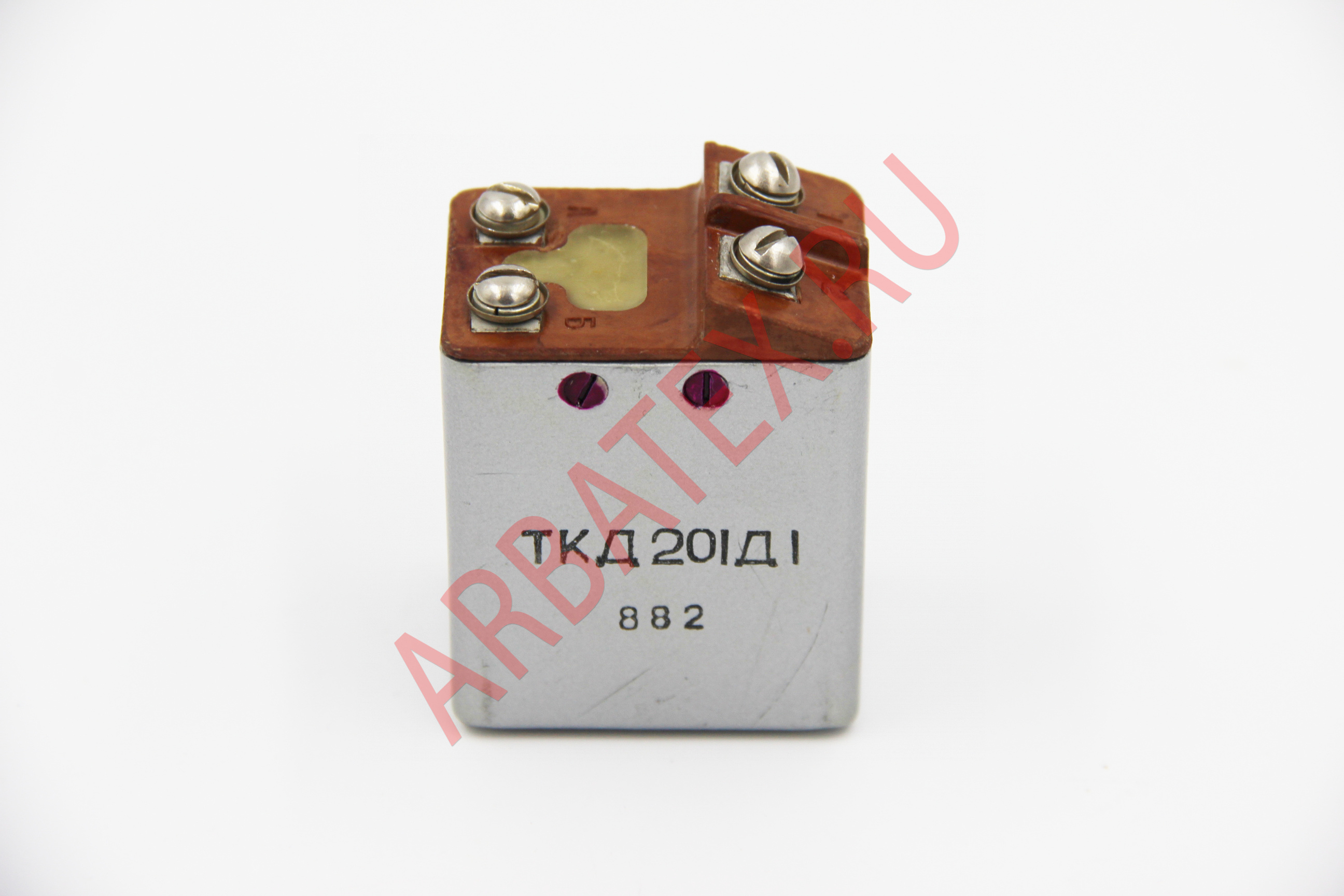

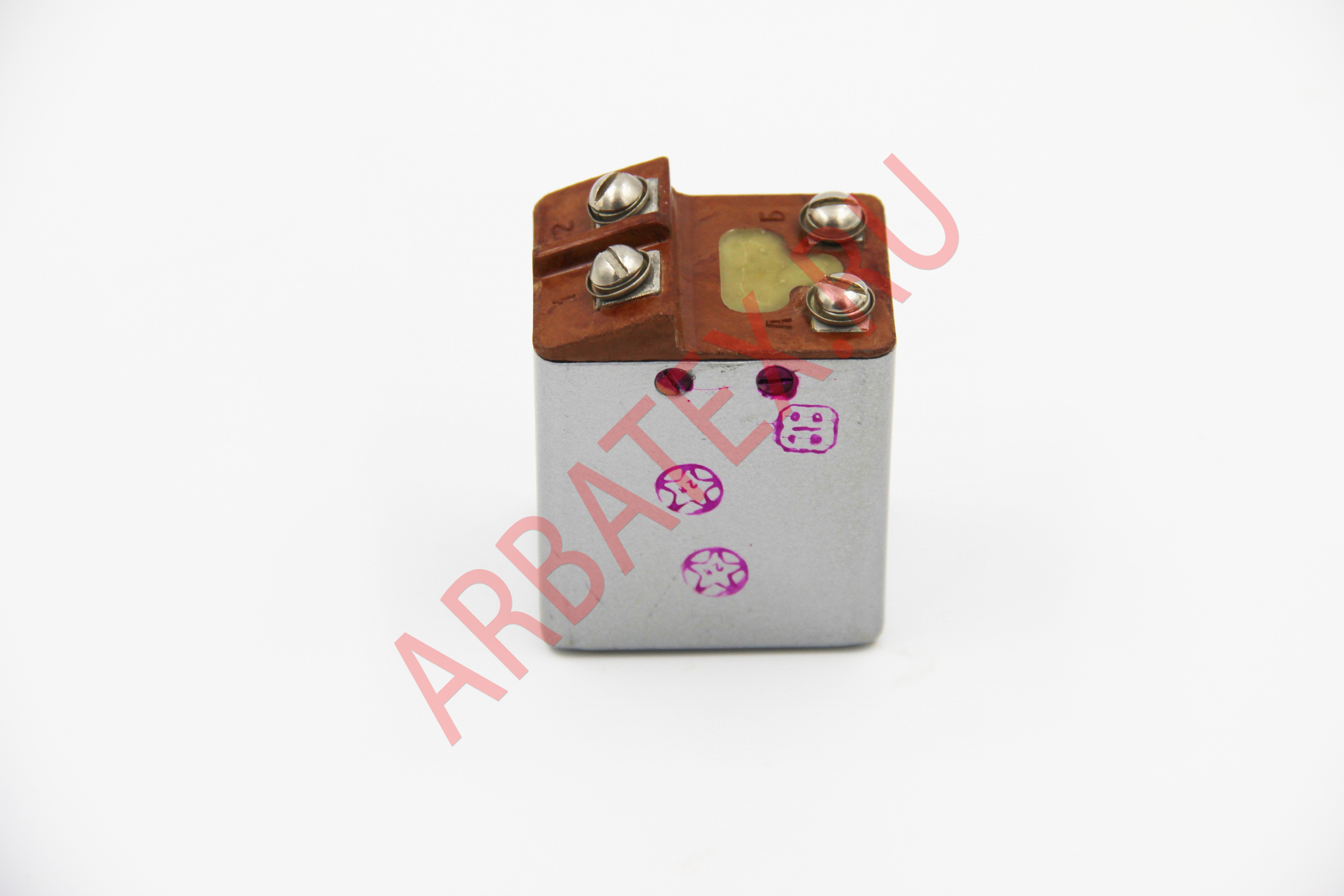

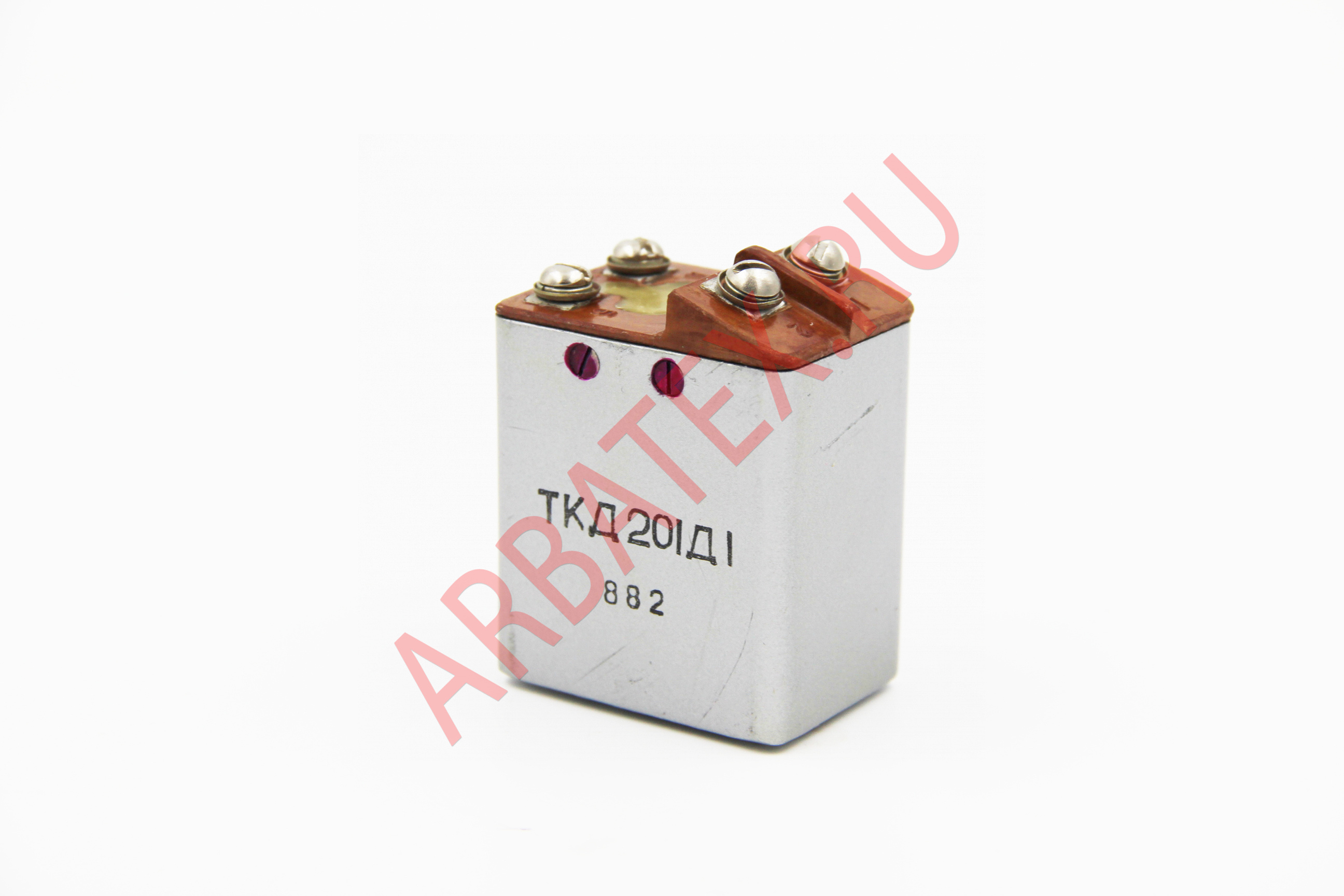

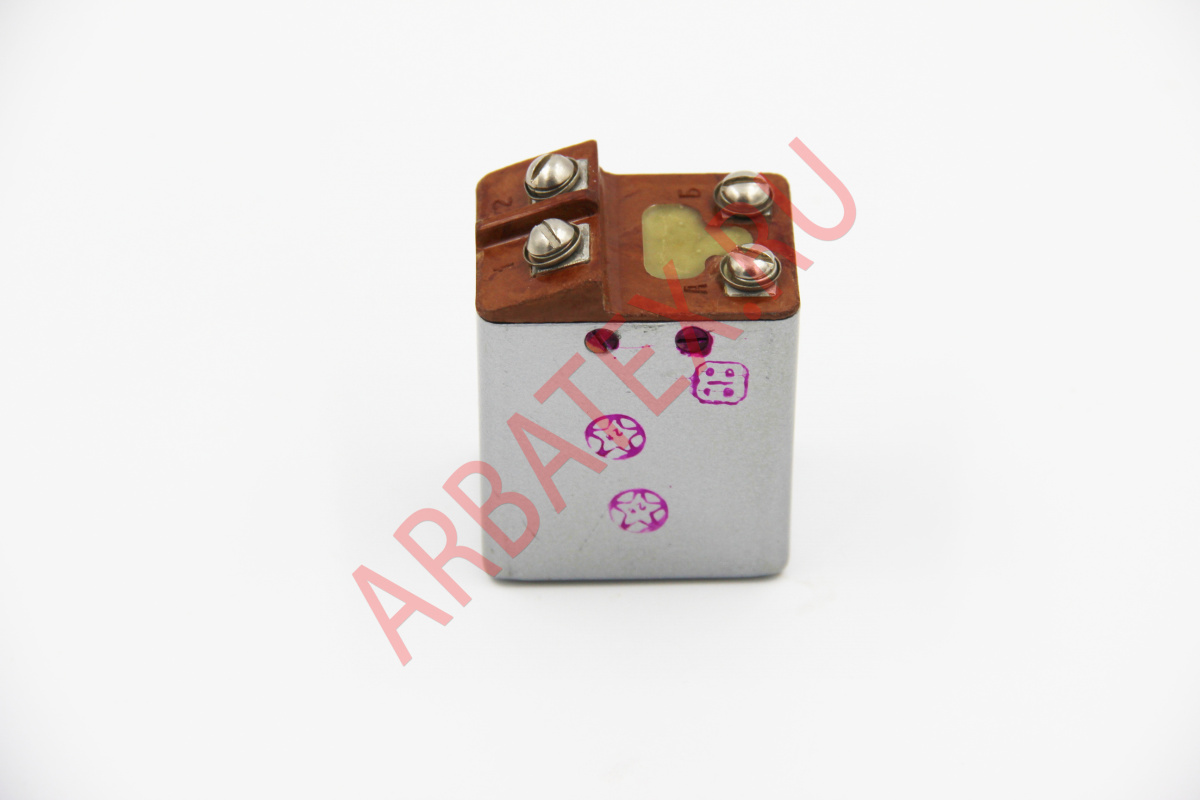

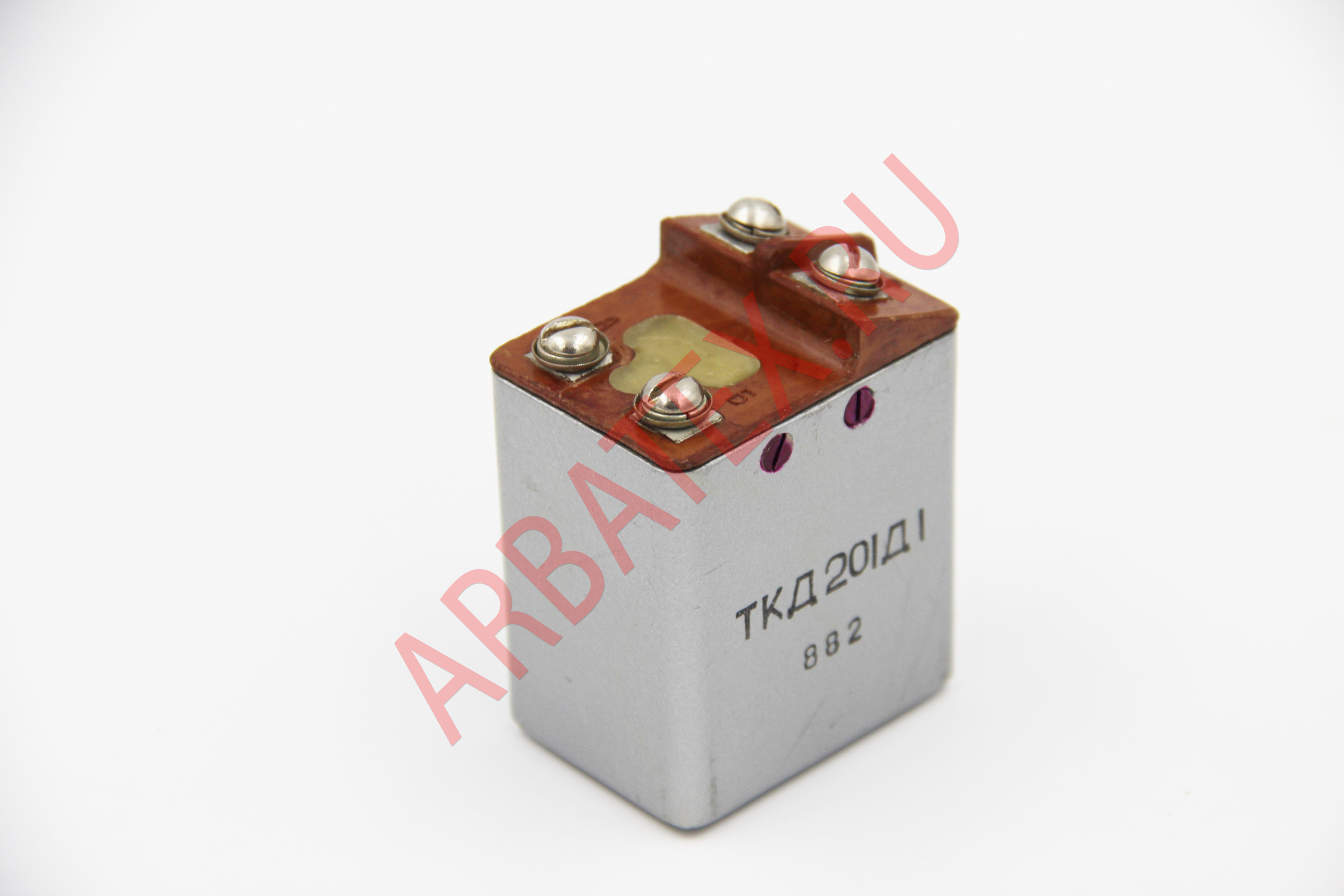

ТКД201Д1 контактор

ТКД201Д1 контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Условные обозначения:

Контактор ТКД201Д1, где:

Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.

К - обозначение аппарата - контактор.

Д - значение номинального тока в цепи главных контактов, обозначает разряд десятки

2 - указывает число единиц данного разряда.

0 - число независимых размыкающих контактов.

1 - число независимых замыкающих контактов.

Д1 - дополнительные конструктивные особенности и модификации.

Технические характеристики ТКД201Д1:

Номинальная величина тока коммутируемой цепи - 25 А.

Напряжение в цепи обмотки управления контактора - 27 В.

Нагрузка в цепи главных контактов - не более 0,001 с.

Режим работы - продолжительный.

Число коммутаций - 5000.

Масса - не более 130 г.
