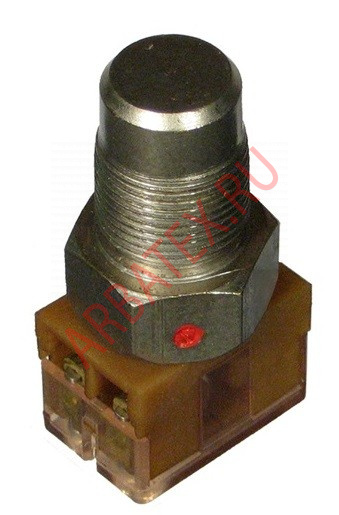

ТРМ11-01-90-04

ТРМ11-01 90-04 реле поляризованное двухпозиционное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

ТРМ11-01 90-04 реле поляризованное двухпозиционное.
Ток:
- срабатывания - не более 6 мА;
- отпускания - 1 А;
- рабочий - от 15 мА до 20 мА.
Чувствительность реле ТРМ (статическая):
- количество ампер-витков - от 22 до 28;
- от 2,7 мВт до 4,5 мВт.
Номинальное возбуждение - 90 ампер-витков.
Контактное давление - от 6 гс до 40 гс.
Расстояние между контактами - 0,10 мм.
Количество витков в одной обмотке - 2300.
Контактное давление реле ТРМ при отсутствии тока в обмотках соответственно - от 4 гс до 8 гс.
Количество гнезд специальной соединительной колодки для включения реле в схему - 8.
Наибольшая частота работы - 100 Гц.
Допустимая нагрузка обмотки - 2 Вт.
Параметры магнита:
- сечение - 3×8 мм;
- длина - 90 мм.
Допустимое напряжение прочности - 600 В.
Наибольшее напряжение на обмотке и контактах - 120 В.
Номинальная величина тока в цепи контактов - 0,06 А.
Количество обмоток на каждой катушке реле ТРМ - 2.
Приведенное контактное давление - 0,36 гс.
Приведенная сила притяжения - 0,307 гс.
Время:
- перелета при 24 В и 50 бодах - не более 10%; не более 2 мс.
- срабатывания при 24 В и 50 бодах - от 3 мс до 4 мс.
- вибрации при 24 В и 50 бодах - не более 9%; не более 1,8 мс.
Искажение импульсов при номинальных ампер-витках и 50 бодах - не более 1%.
Температура окружающего воздуха - от 0° С до +50° С.
