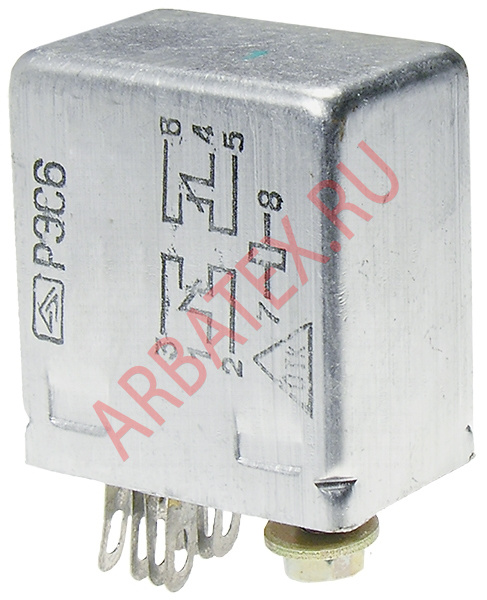

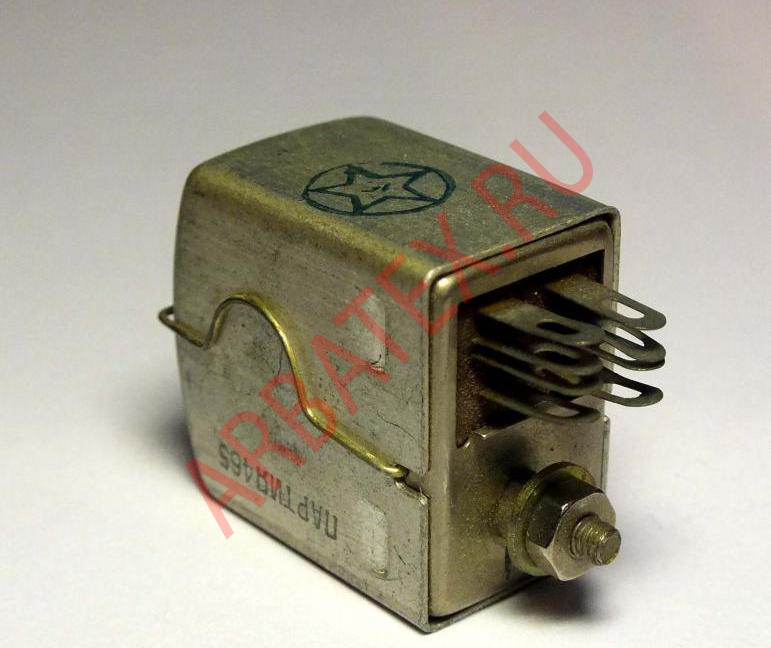

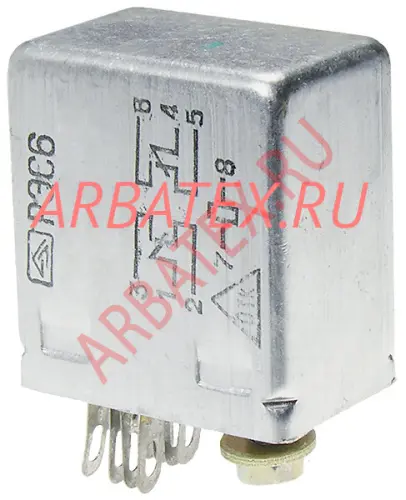

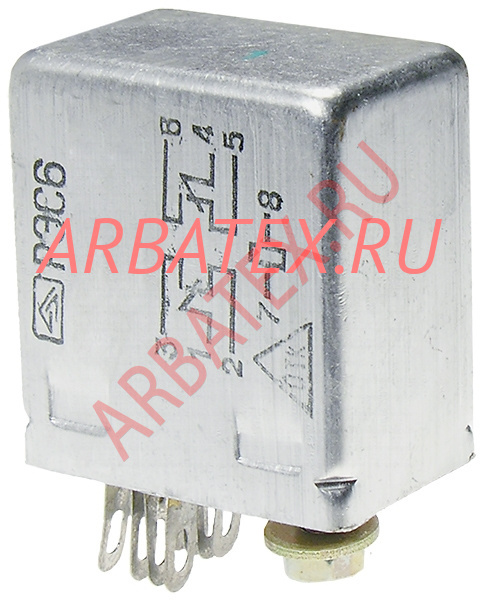

РЭС-6 РФ0.452.114 реле одностабильное постоянного и переменного тока с переключающим и замыкающим контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Технические характеристики реле РЭС-6 РФ0.452.114:
Диапазон коммутируемых токов - 0,1 - 6 А.
Диапазон коммутируемых напряжений - 6 - 300 В.
Коммутируемая нагрузка активная и индуктивная.
Ток срабатывания -от 5 мА до 130 мА.
Ток отпускания - от 3 мА до 25 мА.
Время срабатывания - 20 мс.
Время отпускания - 8 мс.
Габариты L×B×H 27×18,5×40,5 мм.
Масса 34 г.
Рабочая температура окружающей среды; от -60 до +85 °C.
Параметры РЭС-6:
| Номер паспорта реле РЭС-6 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Коммутируемый ток
|
|---|
|
| срабатывания | отпускания | срабатывания | отпускания |
|---|
| В | Ом | мА | мА | мс | мс | Ом | А |
|---|
| РЭС-6 РФ0.452.100-01 | 2п | 50 ±7 | 2250…2750 | 20,0 | 3,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.101-01 | 2п | 34 ±5 | 1125…1375 | 26,0 | 5,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.102-01 | 2п | 27 ±3 | 765…935 | 32,0 | 6,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.103-01 | 2п | 22 ±3 | 495…605 | 35,0 | 8,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.104-01 | 2п | 18 ±2 | 270…330 | 50,0 | 10,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.105-01 | 2п | 14 ±2 | 180…220 | 65,0 | 15,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.106-01 | 2п | 24 ±3 | 112…137 | 70,0 | 18,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.107-01 | 2п | 7,8 ±0,9 | 54…66 | 100,0 | 20,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.108-01 | 2п | - | 4500…5500 | 15,0 | 2,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.109-01 | 2п | 5 ±0,5 | 27…33 | 130,0 | 25,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.110-01 | 2з | 50 ±7 | 2250…2750 | 15,0 | 2,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.111-01 | 2з | 34 ±5 | 1125…1375 | 21,0 | 4,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.112-01 | 2з | 27 ±3 | 765…935 | 25,0 | 5,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.113-01 | 2з | 22 ±3 | 495…605 | 30,0 | 6,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.114-01 | 2з | 18 ±2 | 270…330 | 42,0 | 8,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.115-01 | 2з | 14 ±2 | 180…220 | 55,0 | 9,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.116-01 | 2з | 24 ±3 | 112…137 | 62,0 | 10,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.120-01 | 2р | 50 ±7 | 2250…2750 | 15,0 | 2,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.121-01 | 2р | 34 ±5 | 1125…1375 | 21,0 | 4,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.122-01 | 2р | 27 ±3 | 765…935 | 25,0 | 5,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.123-01 | 2р | 22 ±3 | 495…605 | 30,0 | 6,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.124-01 | 2р | 18 ±2 | 270…330 | 42,0 | 8,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.125-01 | 2р | 14 ±2 | 180…220 | 55,0 | 9,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.126-01 | 2р | 24 ±3 | 112…137 | 62,0 | 10,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.130-01 | 1з + 1р | 50 ±7 | 2250…2750 | 15,0 | 2,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.131-01 | 1з + 1р | 34 ±5 | 1125…1375 | 21,0 | 3,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.132-01 | 1з + 1р | 27 ±3 | 765…935 | 25,0 | 4,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.133-01 | 1з + 1р | 22 ±3 | 495…605 | 30,0 | 5,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.134-01 | 1з + 1р | 18 ±2 | 270…330 | 42,0 | 6,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.135-01 | 1з + 1р | 14 ±2 | 180…220 | 55,0 | 8,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.136-01 | 1з + 1р | 24 ±3 | 112…137 | 62,0 | 9,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.140-01 | 1п | 50 ±7 | 2250…2750 | 15,0 | 3,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.141-01 | 1п | 34 ±5 | 1125…1375 | 20,0 | 4,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.142-01 | 1п | 27 ±3 | 765…935 | 25,0 | 5,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.143-01 | 1п | 22 ±3 | 495…605 | 28,0 | 6,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.144-01 | 1п | 18 ±2 | 270…330 | 35,0 | 8,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.145-01 | 1п | 14 ±2 | 180…220 | 50,0 | 12,0 | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
| РЭС-6 РФ0.452.146-01 | 1п | 24 ±3 | 112…137 | 60,0 | 15,0] | 20,0 | 8,0 | 0,6 | 0,1…6,0 |
