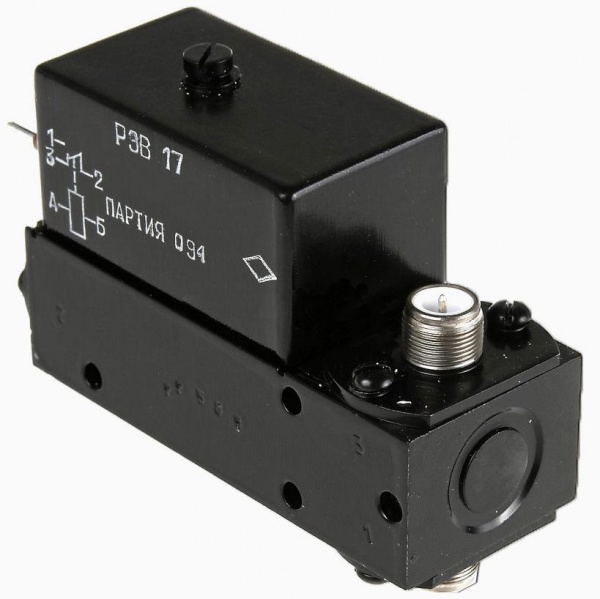

РЭВ-17 РФ4.562.009-01.02

РЭВ-17 РФ4.562.009-01.02 реле электромагнитное слаботочное негерметичное, высокочастотное, коаксиальное, нейтральное, двухпозиционное, одностабильное, с одним переключающим контактом применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

РЭВ-17 РФ4.562.009-01.02 реле электромагнитное слаботочное негерметичное.
Количество контактов - 1.
Коммутируемая мощность - от 30 Вт до 50 Вт.
Коммутируемое напряжение - 50 мкВ.
Частота:
- коммутируемая - не более 1000 Гц;
- срабатывания - не более 5 Гц.
Число коммутационных циклов реле РЭВ 17 - не более 50 000.
Ток:
- срабатывания - 65 В;
- отпускания - 10 В.
Сопротивление контакта - не более 0,5 Ом.
Сопротивление обмотки - 210 Ом.
Сопротивление изоляции РЭВ17 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 500 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 50 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 5 МОм.
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях - 500 В;
- в условиях повышенной влажности - 300 В;
- при пониженном атмосферном давлении - 200 В.
Рабочее напряжение реле РЭВ-17 - от 22 В до 34 В.
Материал контактов - Ср999.
Ток питания - постоянный.
Напряжение источника питания - 27 В.
Срок сохраняемости - 12 лет.
Габаритные размеры - 24,5×50×69 мм.
Масса - 140 г.
Температура окружающей среды - от -60° С до +100° С.
