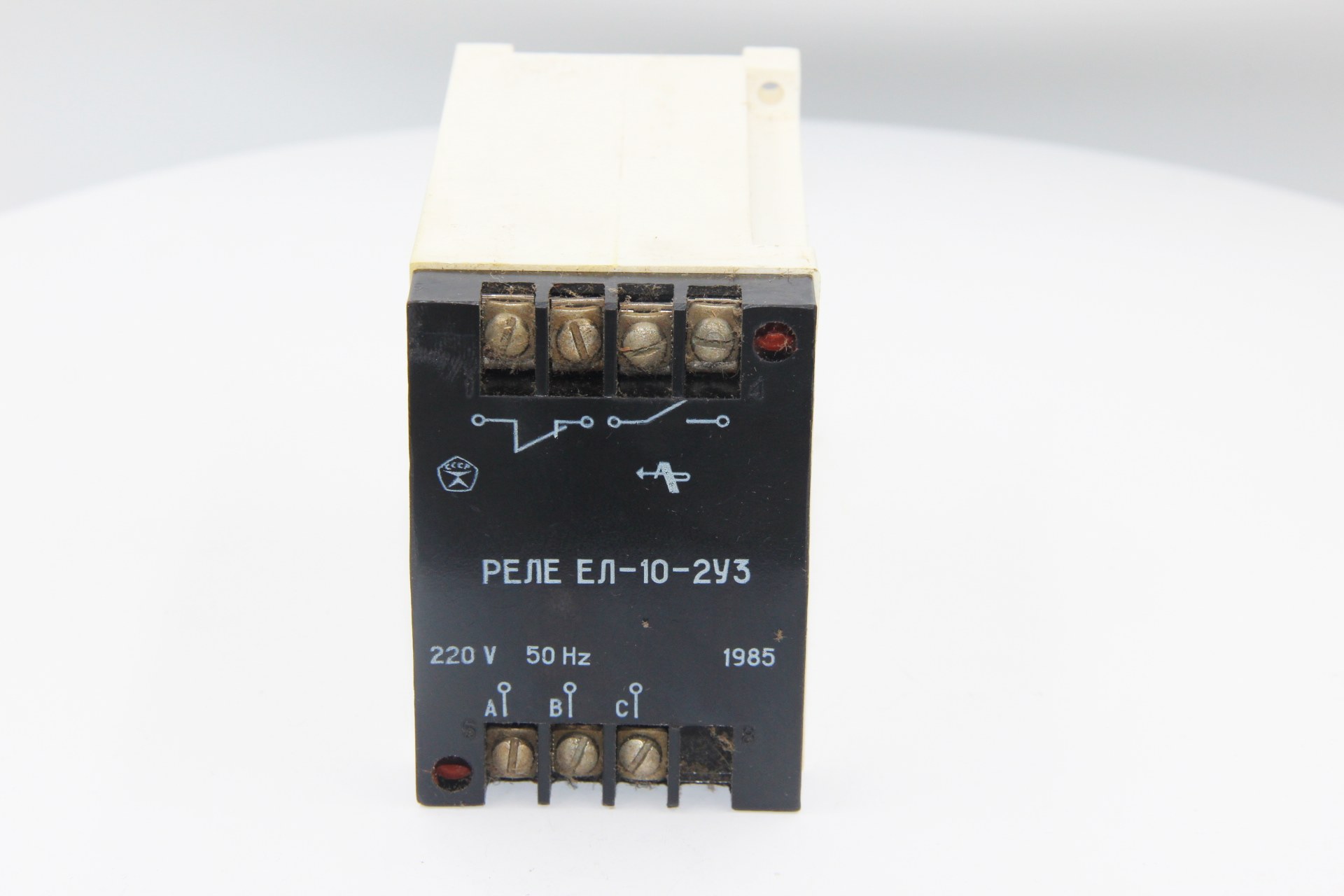

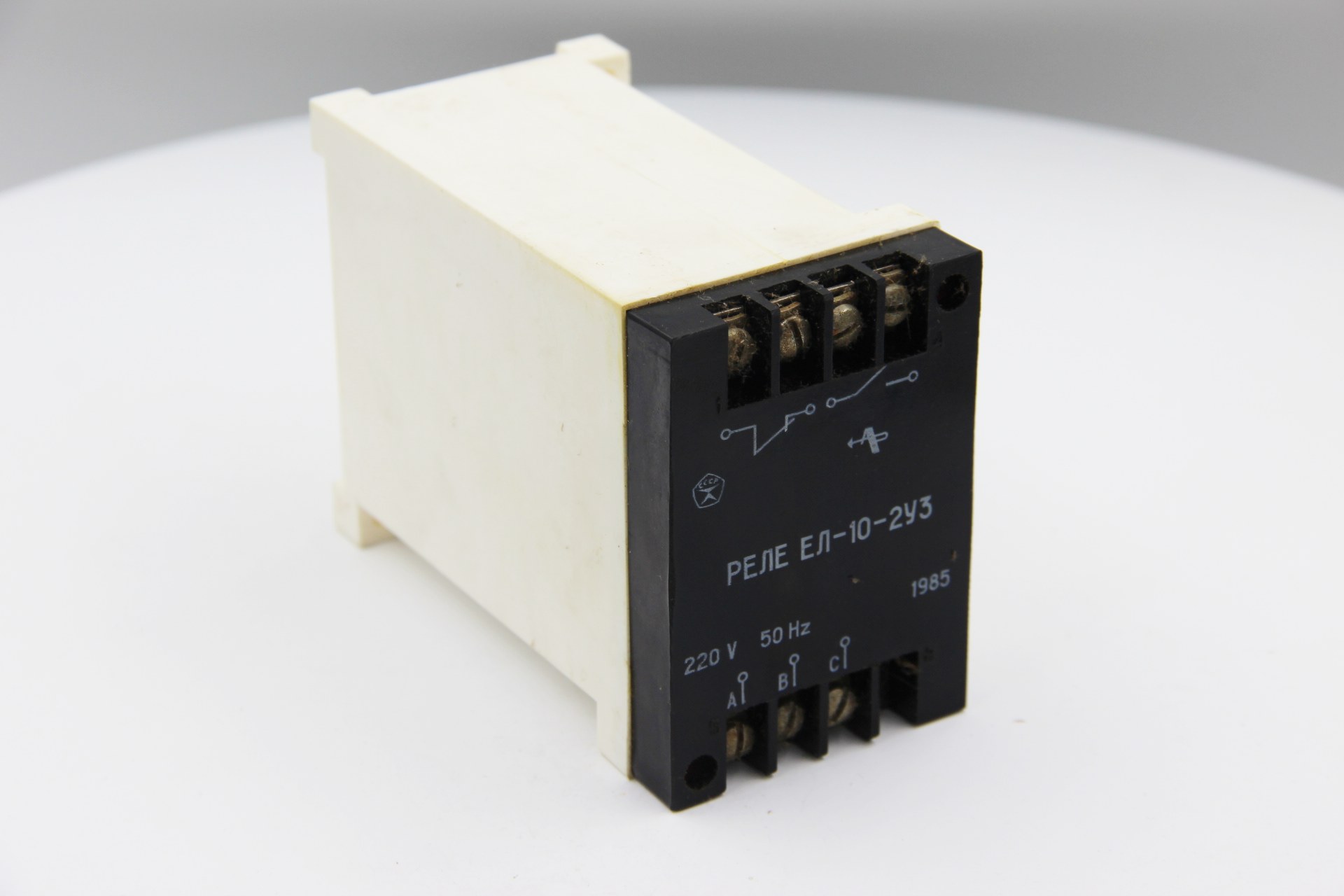

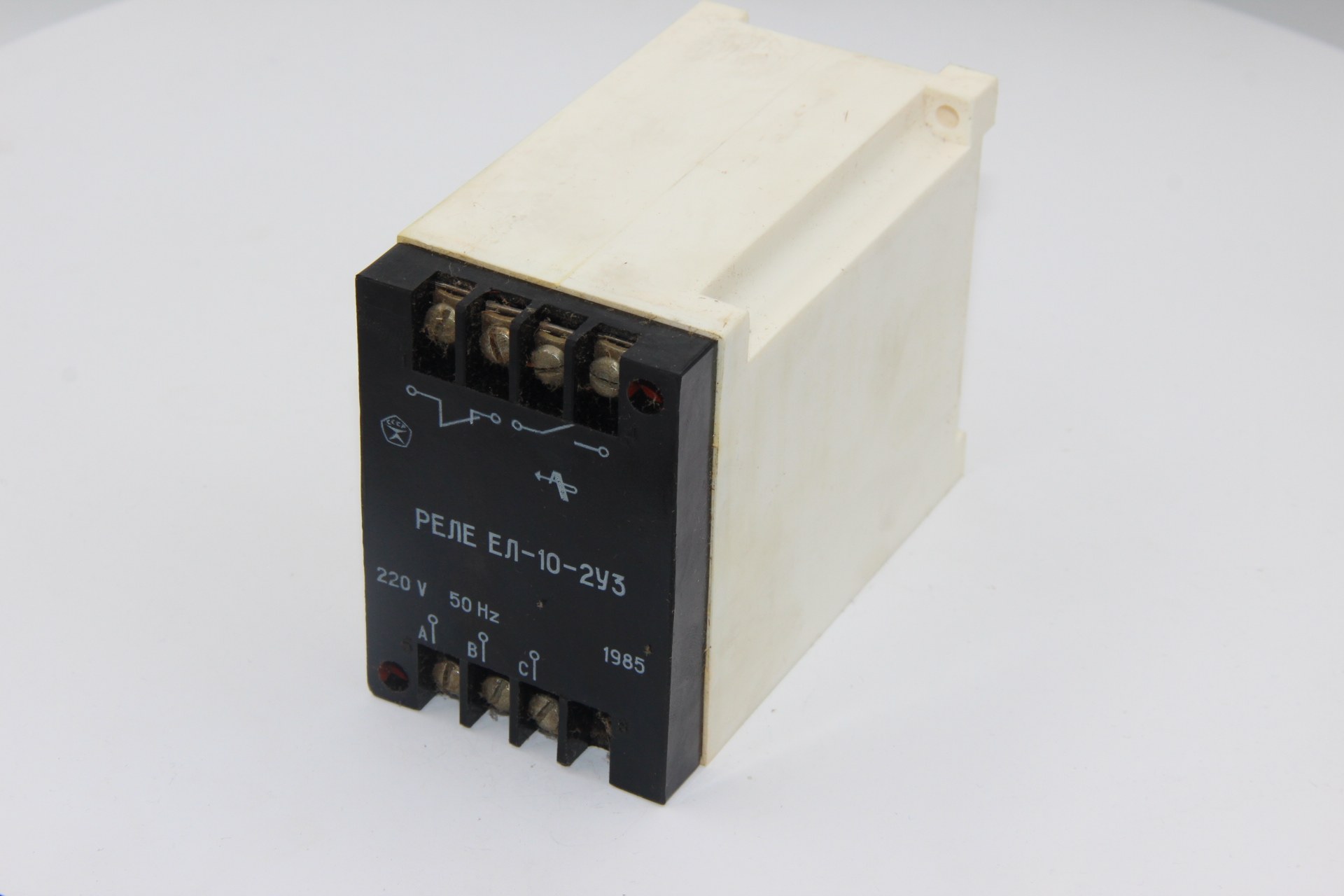

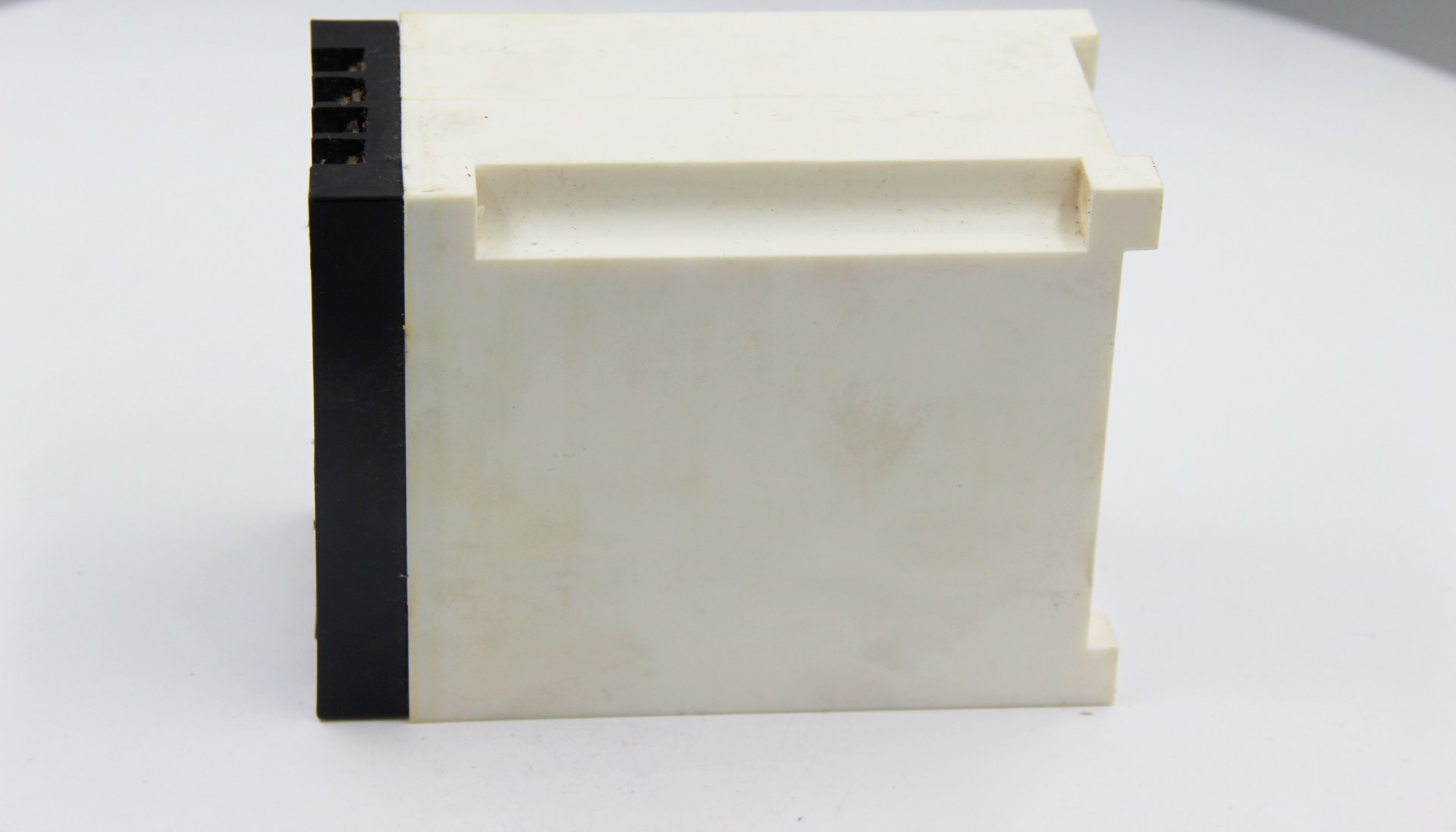

ЕЛ-10-2У3-220В

Каталог Реле ЕЛ-10-2У3-220В

ЕЛ-10-2У3-220В

Каталог Реле ЕЛ-10-2У3-220В

Характеристики

4EF0TBLCW

Описание

ЕЛ-10-2У3-220В реле контроля трехфазного напряжения применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

ЕЛ-10-2У3-220В реле контроля трехфазного напряжения.
снижении напряжения в любой из фаз до значения, равного 0,65—0,55 номинального, и номинальном напряжении в остальных фазах;
обрыве одной, двух или трех фаз;
подаче на реле трехфазного напряжения с обратным чередован ем фаз;
симметричном снижении напряжения до значения, равного 0,75—0,7 номинального.
Время срабатывания реле, с
с выдержкой (ЕЛ-10-1) 5±1,5
без выдержки (ЕЛ-10-2) 0,005—0,2
Коммутационная износостойкость циклов 3-105
Коммутационная способность контактов, А:
при напряжении 220 В постоянного тока и постоянной времени 0,01 с 0,15
при напряжении 220 В переменного тока частоты 50 Гц и cos ф >= 0,4 0,6
