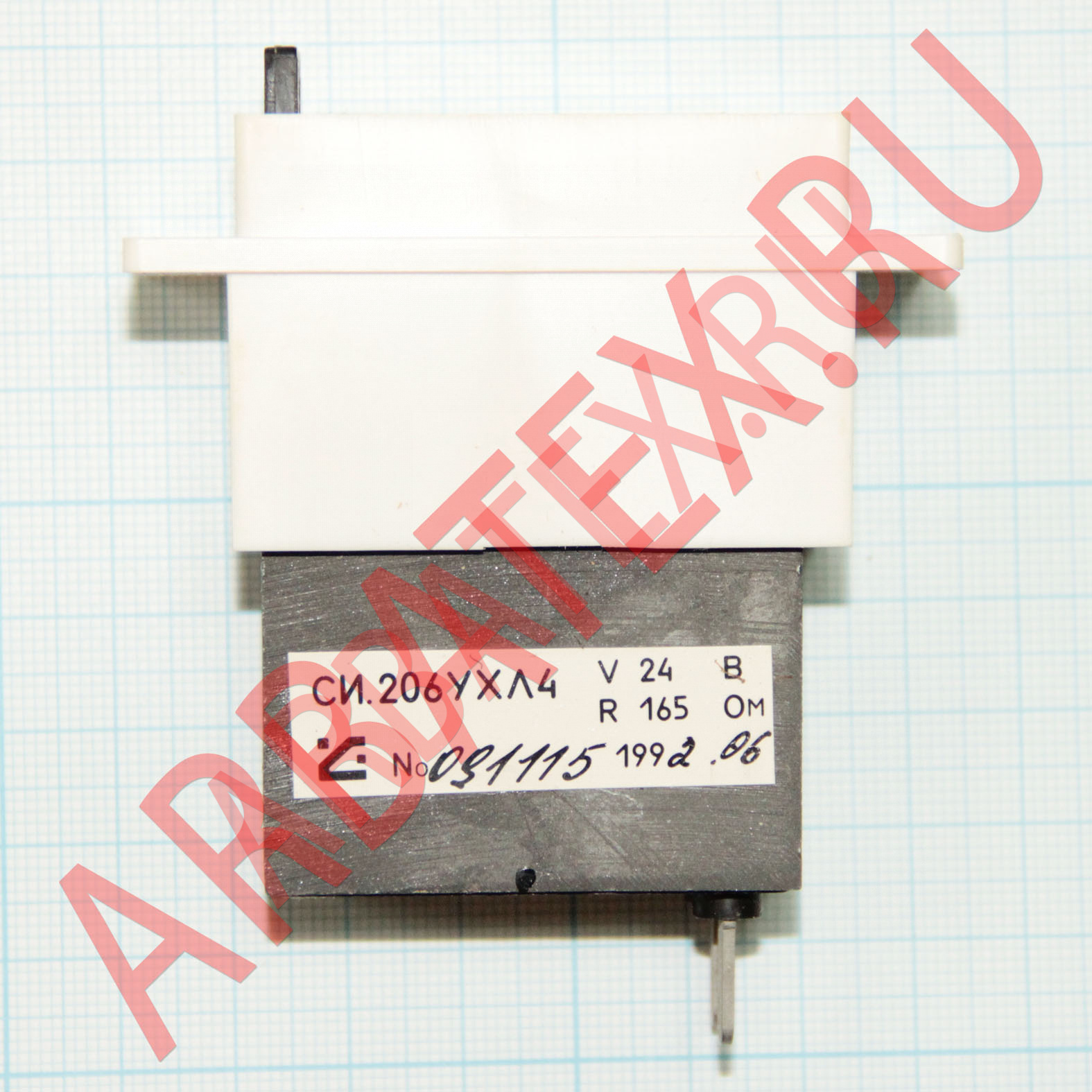

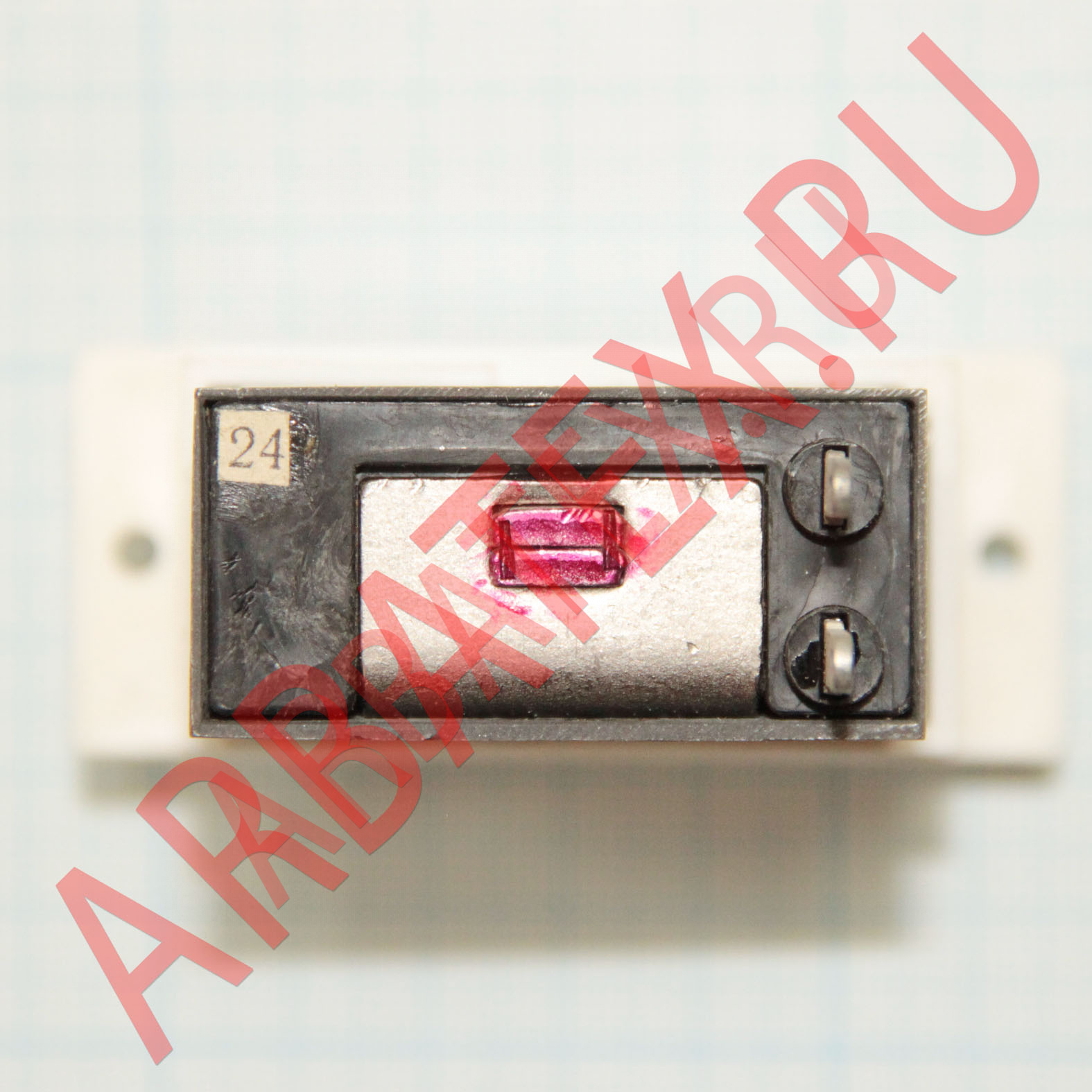

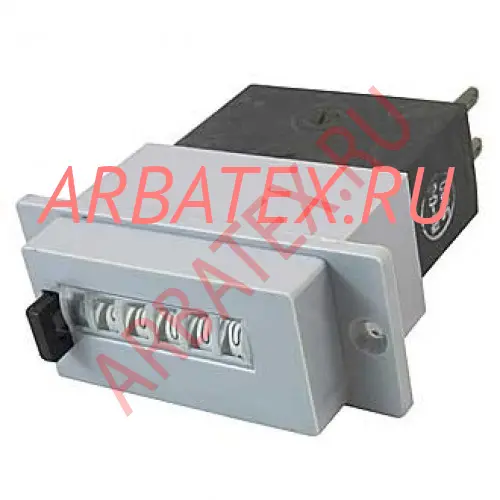

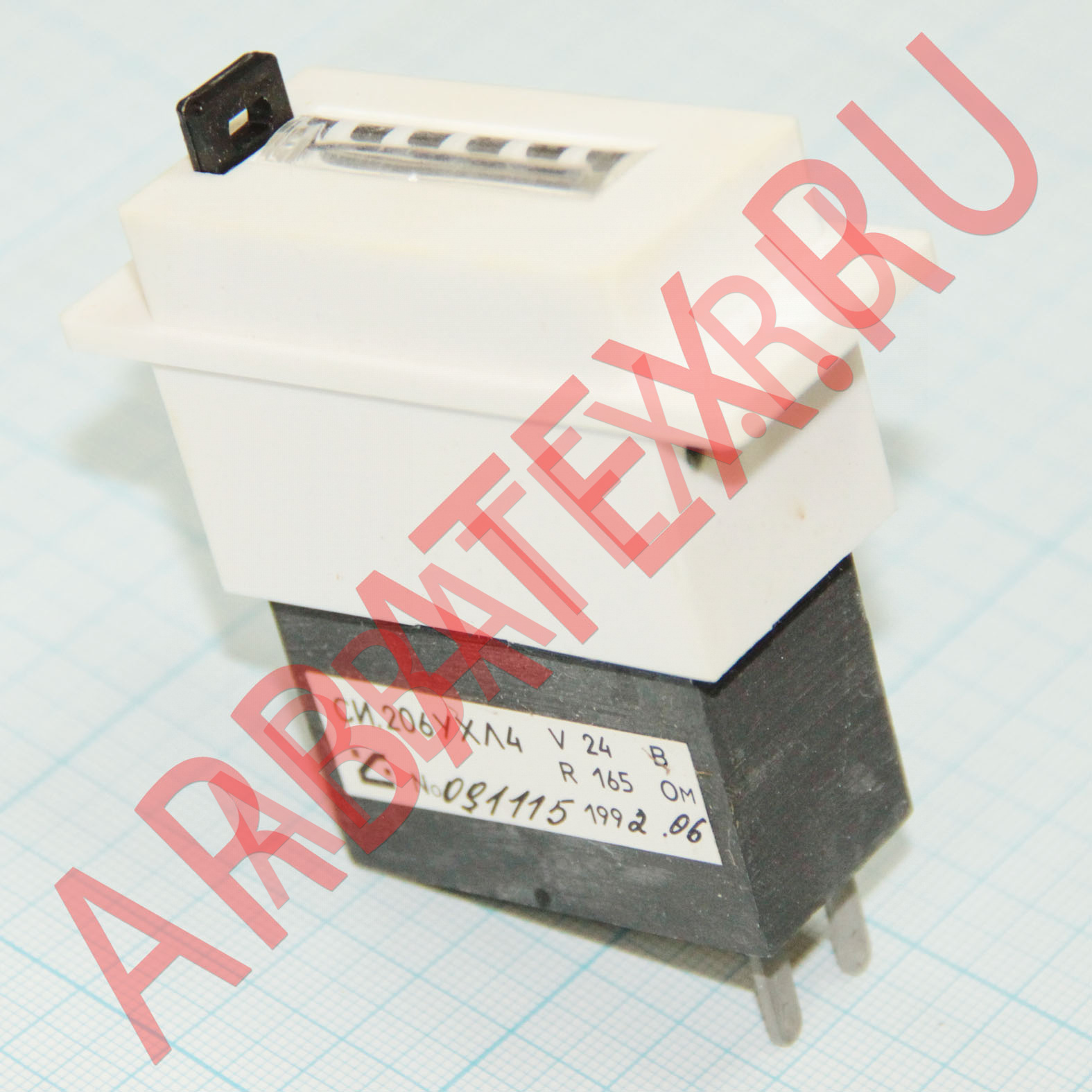

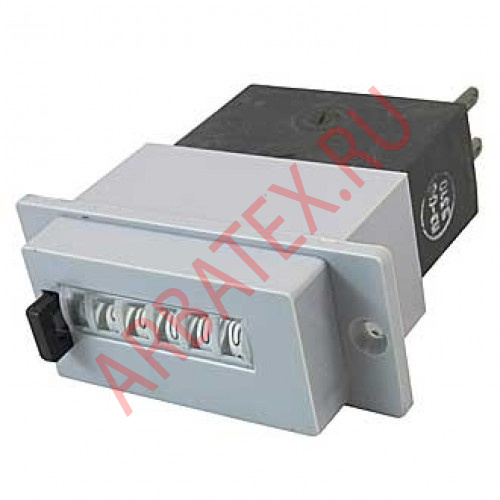

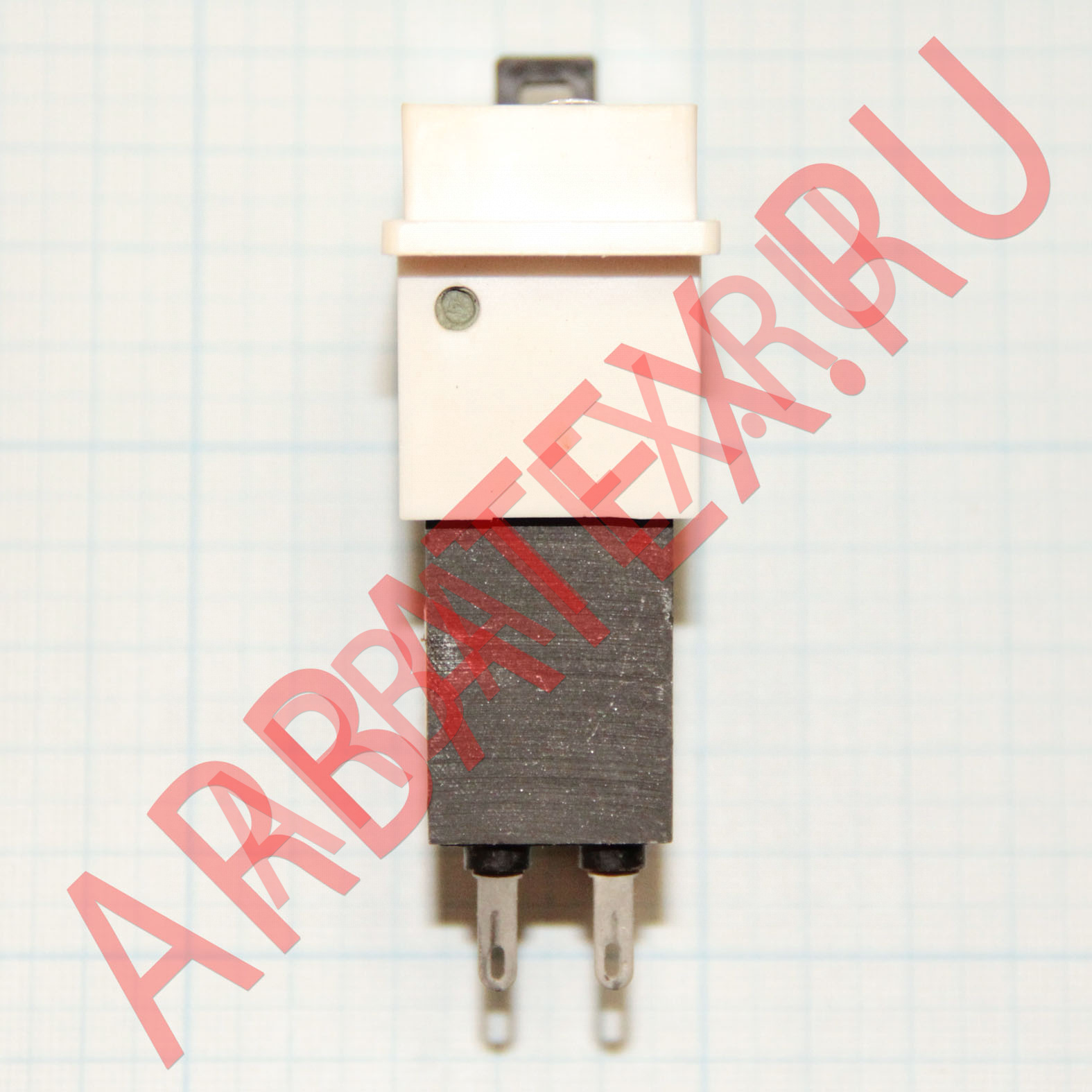

СИ-206 24В

Описание

СИ-206 24В счетчик импульсов электромагнитный предназначен для отсчета электрических импульсов постоянного тока в аппаратуре связи, автоматике и других областях техники.

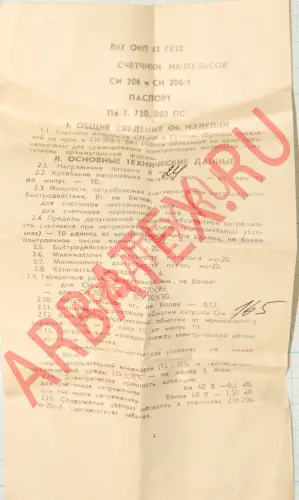

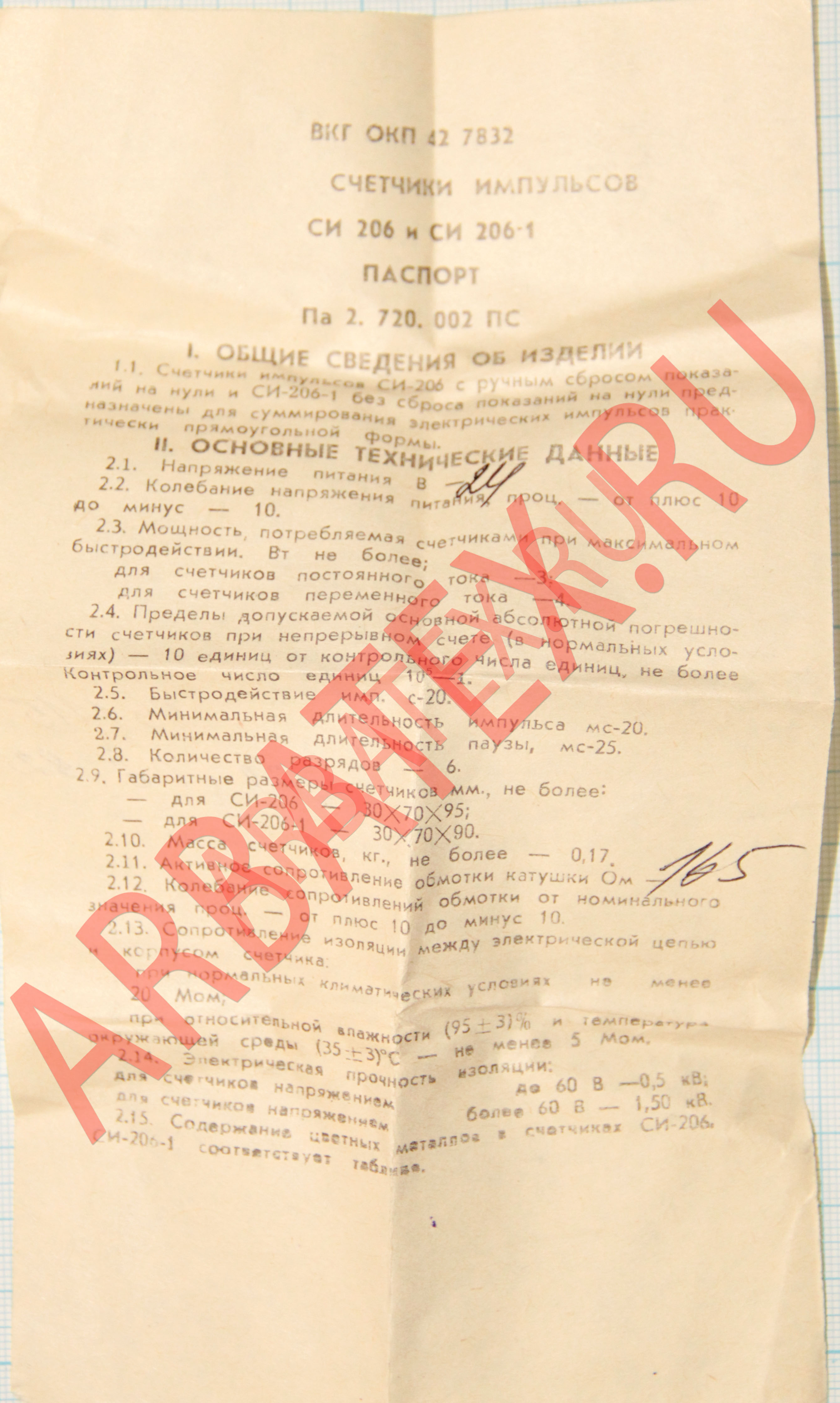

Параметры и характеристики

Напряжение питания - 24 В;
Колебание напряжения питания - от плюс 10 до минус 10 %;

Мощность, потребляемая счётчиками при максимальном быстродействии:
- для счётчиков постоянного тока - 3 Вт;
- для счётчиков переменного тока - 4 Вт.

Быстродействие имп. - 20 с;
Минимальная длительность импульса - 20 мс;
Минимальная длительность паузы - 25 мс;

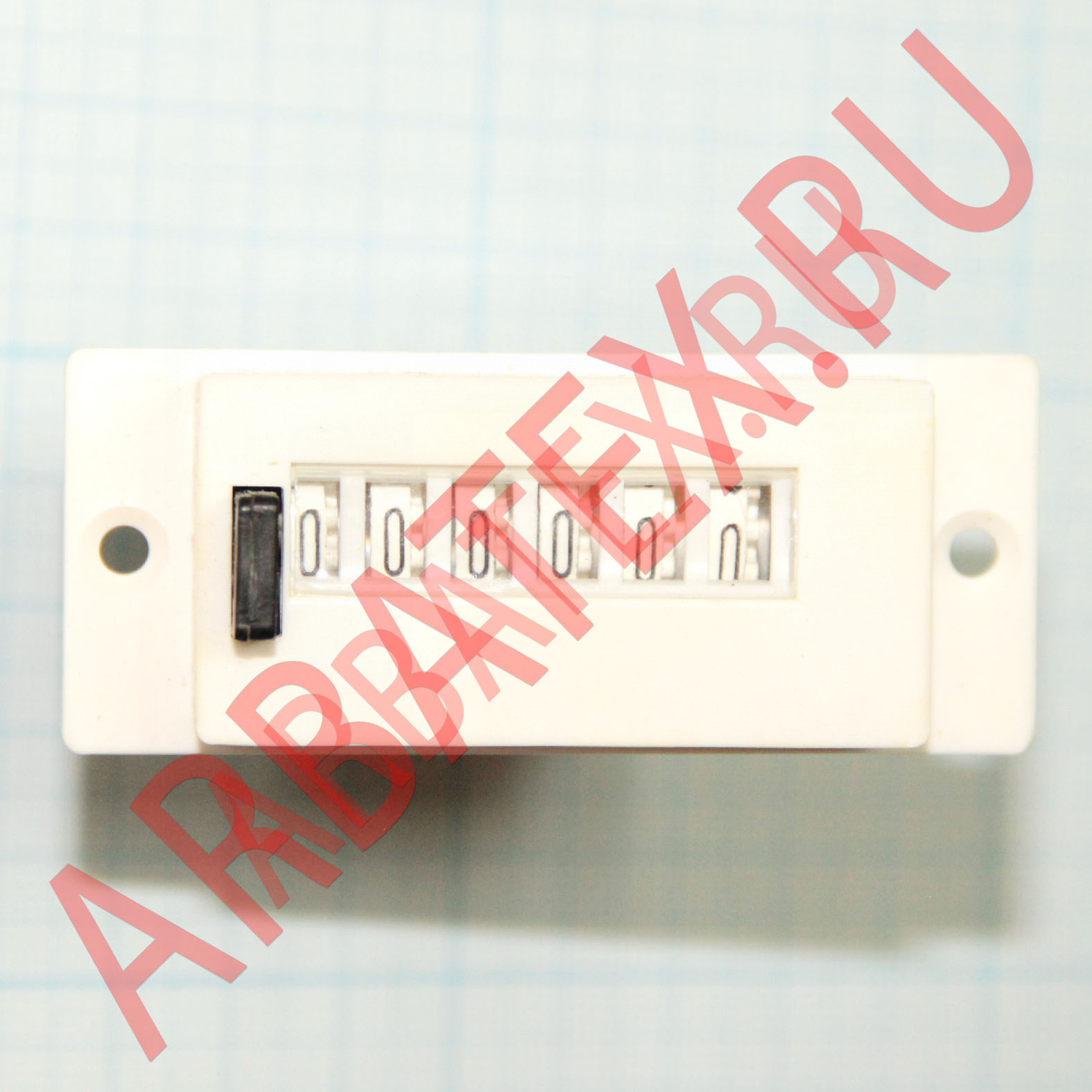

Количество разрядов - 6;

Габаритные размеры счётчиков:
- для СИ-206 - 30Х70Х95 мм;
- для СИ-206-1 - 30Х70Х90 мм.

Масса счётчиков - не более 0.17 кг;
Активное сопротивление обмотки катушки - 165 Ом;
Колебание сопротивлений обмотки от номинального значения - от плюс 10 до минус 10 %;

Сопротивление изоляции между электрической цепью и корпусом счётчика:
- при нормальных климатических условиях - не менее 20 Мом;
- при относительной влажности (95+/-3%) и температуре окружающей среды (35+/-3°С) - не менее 5 Мом.

Электрическая прочность изоляции:
- для счётчиков напряжением до 60 В - 0.5 кВ;
- для счётчиков напряжением более 60 В - 1.50 кВ.
