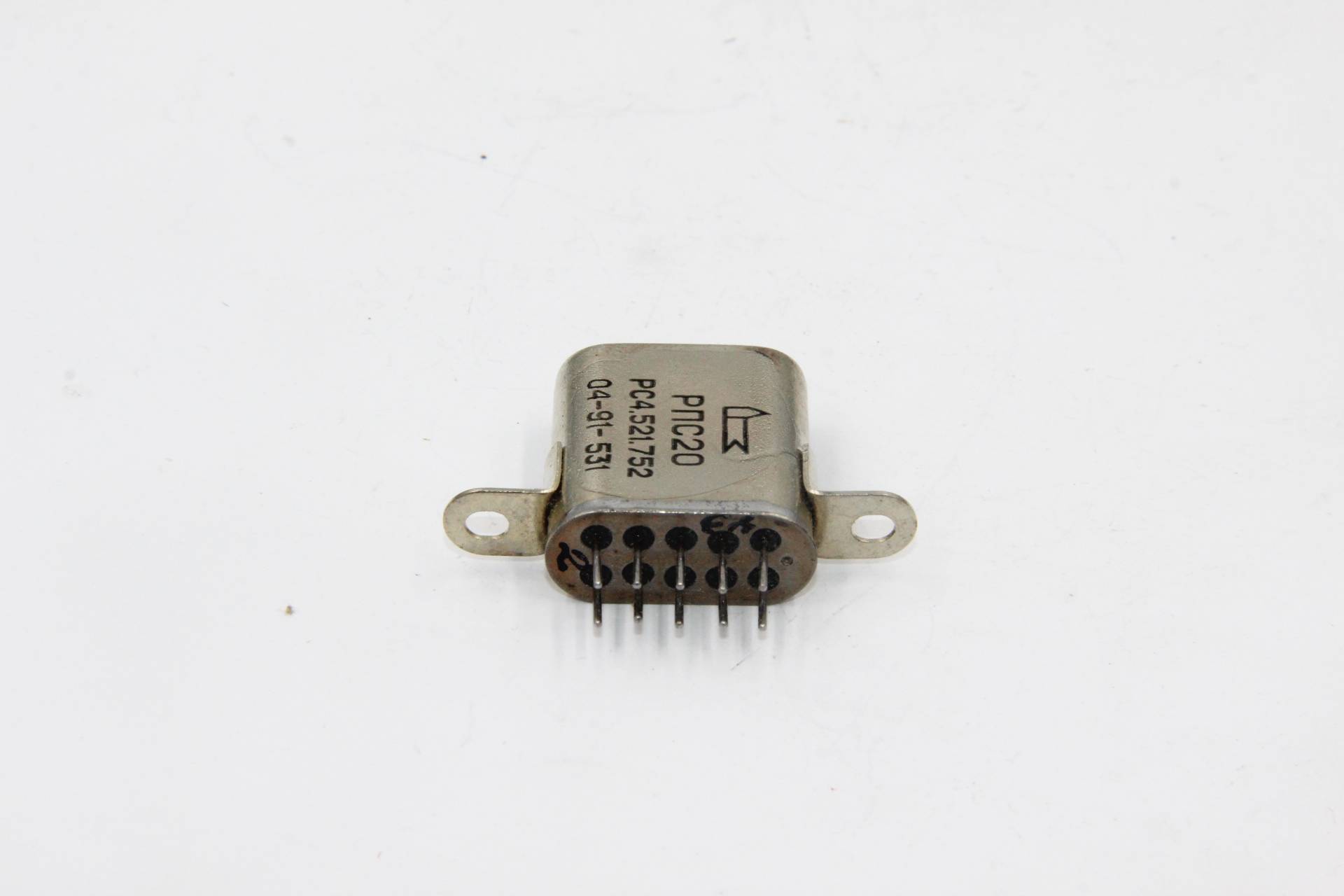

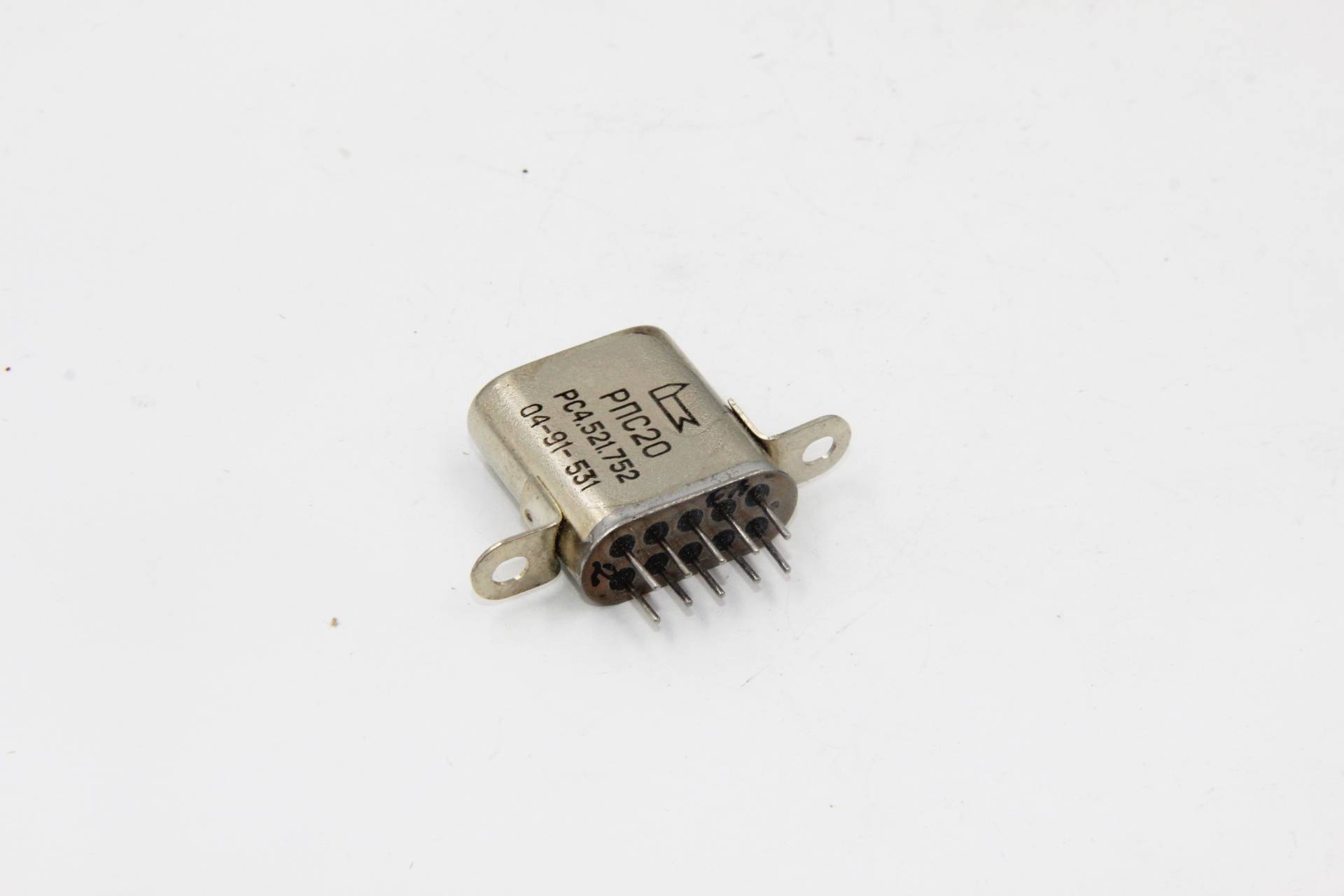

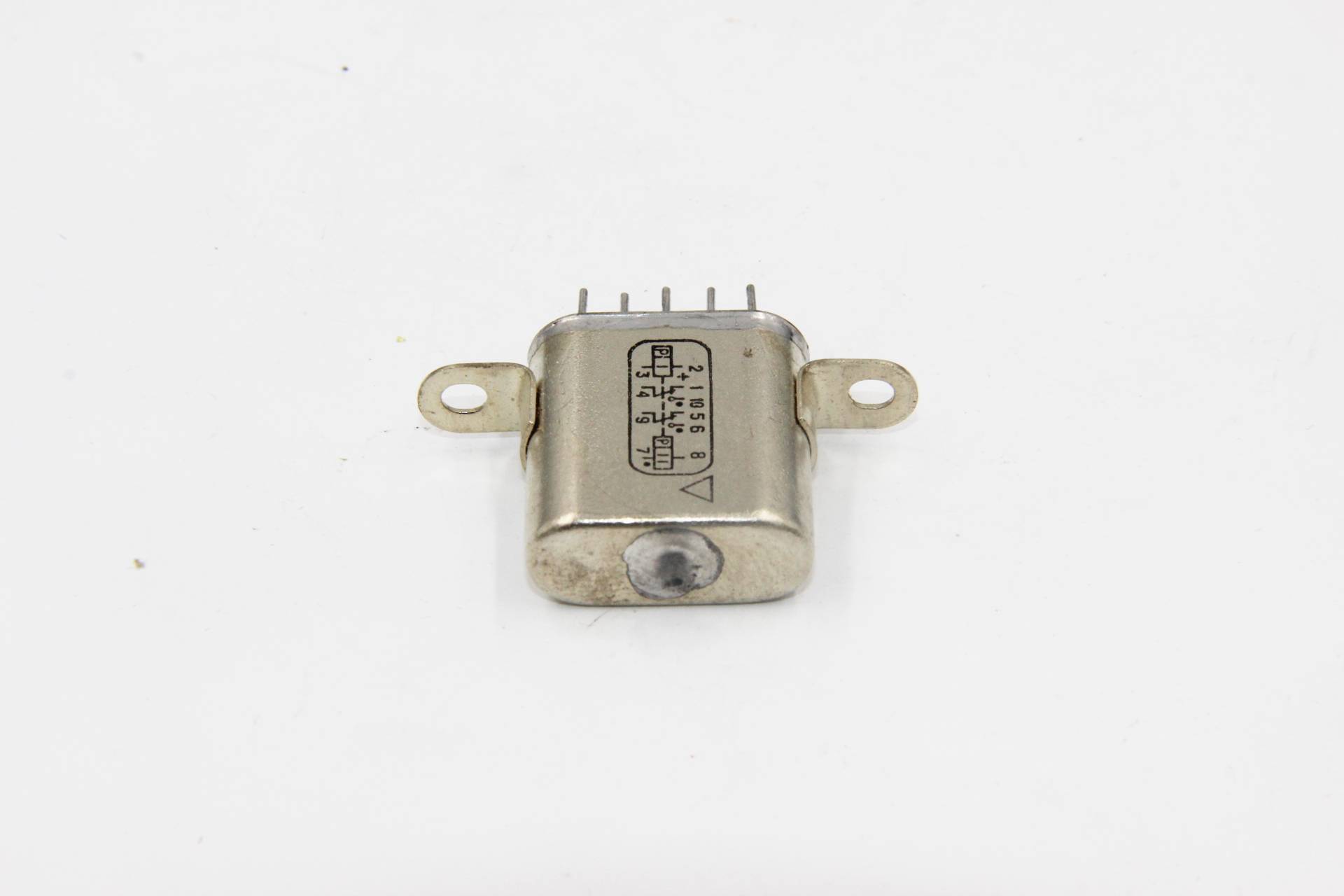

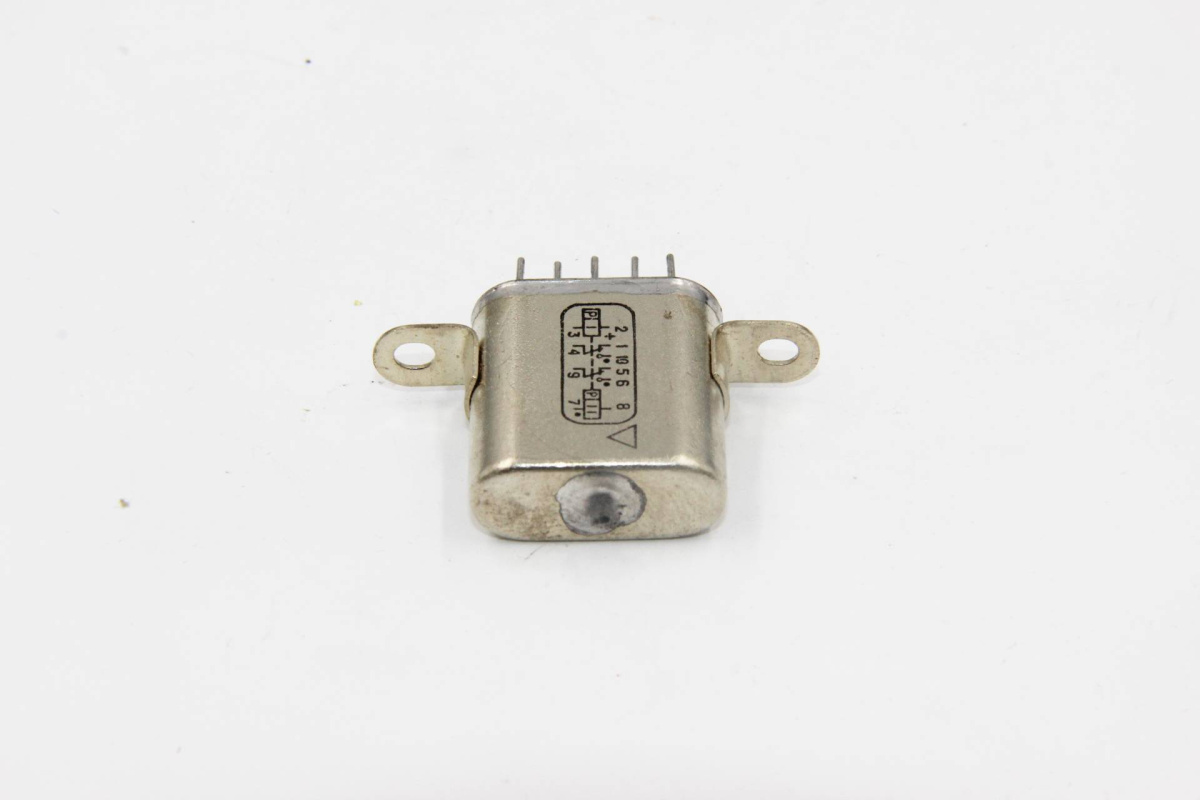

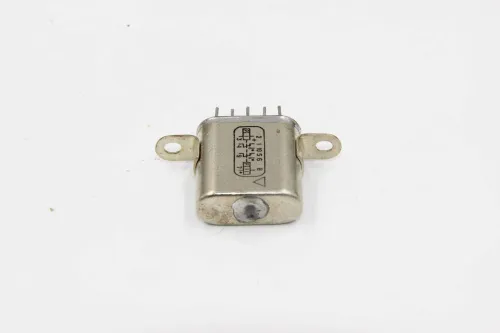

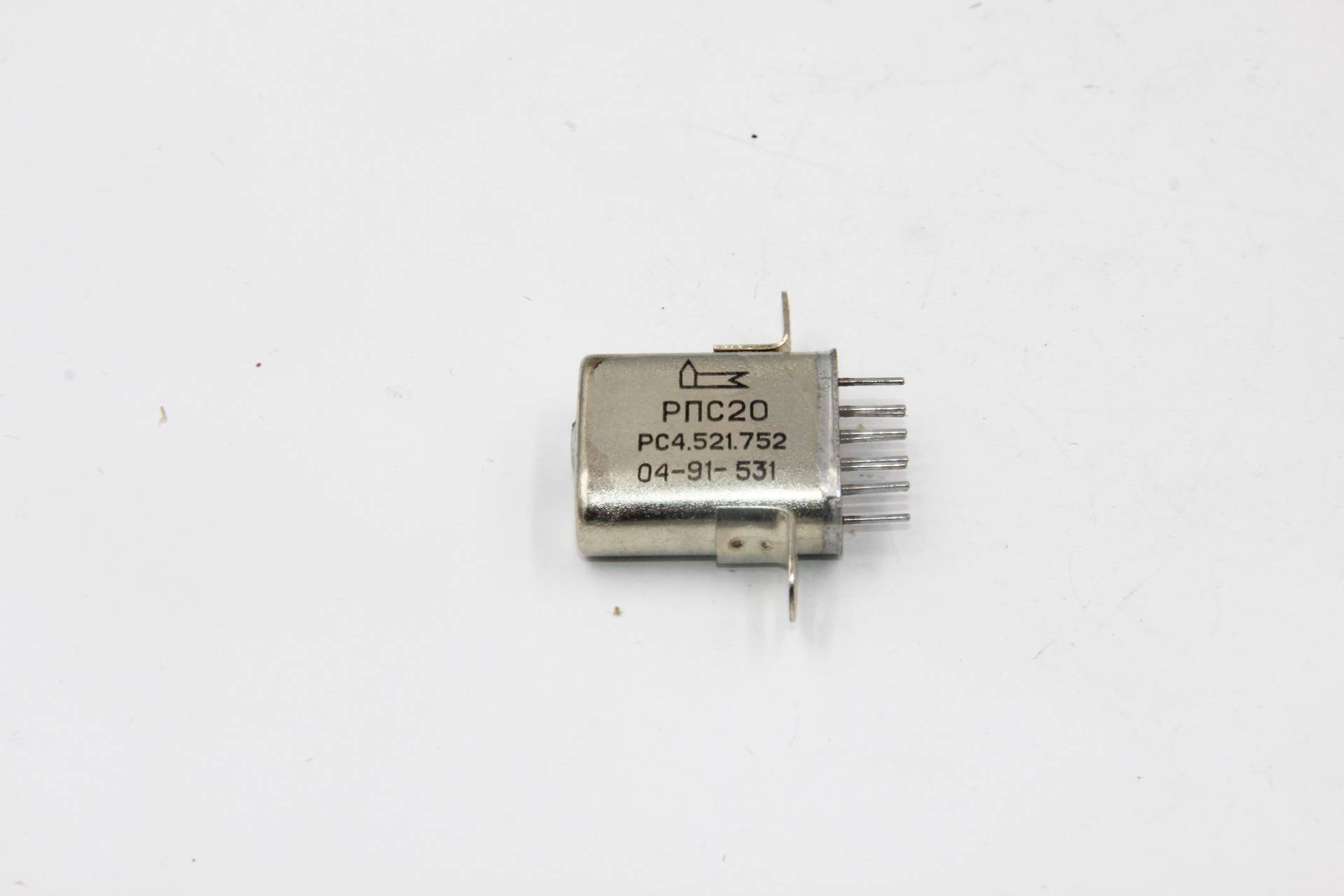

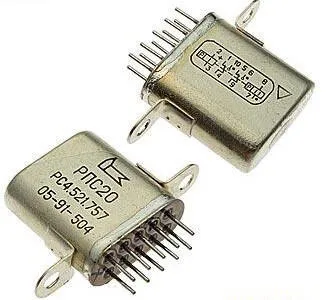

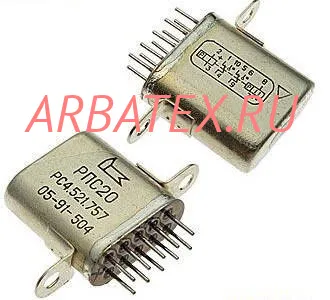

Описание реле РПС-20 РС4.521.757
Реле РПС20 РС4.520.757 служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС20 РС4.520.757 управляемое постоянным током, имеет герметичный корпус с двумя переключающими контактами. Применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-20 РС4.521.757:
Реле РПС-20 РС4.521.757 негерметичное, поляризованное, двустабильное, с двумя элементами на переключение, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-400 Гц.
Реле РПС-20 соответствует ГОСТ 16121-86 и техническим условиям РС0.452.055 ТУ.
Условия эксплуатации реле РПС-20:
- Температура окружающей среды от -60 до +60°С.
- Циклическое воздействие температур -60 и +60°С.
- Повышенная относительная влажность до 98% при температуре +35°С.
- Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот:
- от 5 до 50 Гц - с амплитудой 1 мм;
- от 50 до 2000 Гц - с ускорением не более 150 м/с2.
Минимальный срок службы и срок сохраняемости реле при хранении
- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 2 года;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.
Параметры:
Номер паспорта реле
РПС-20 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
|---|
| В | Ом | В | В | мс | мс | Ом | А | В |
|---|
| РПС-20 РС4.521.751 | 2П | 5,4…7,2 | 27…33 | 3,6 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.752 | 2П | 10,8…14 | 110…150 | 7,8 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.753 | 2П | 13,5…18 | 190…250 | 10,0 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.754 | 2П | 24…32 | 530…790 | 18,0 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.755 | 2П | 24…32 | 530…790 | 18,0 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.756 | 2П | 21…34 | 425…575 | 16,0 | - | <10 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-20 РС4.521.757 | 2П | 18…22 | 270…370 | 13,0 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.758 | 2П | 4…5,2 | 16…20 | 2,8 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.759 | 2П | 22…34 | 425…575 | 16,0 | - | <10 | - | 1,0 | 0,05…1,0 | 6…115 |
| РПС-20 РС4.521.760 | 2П | 13,5…18 | 170…230 | 10,0 | - | <10 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-20 РС4.521.761 | 2П | 5,4…7,2 | 27…33 | 3,6 | - | <10 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-20 РС4.521.762 | 2П | 10,8…14 | 110…150 | 7,8 | - | <10 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-20 РС4.521.763 | 2П | 24…32 | 530…790 | 18,0 | - | <10 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
