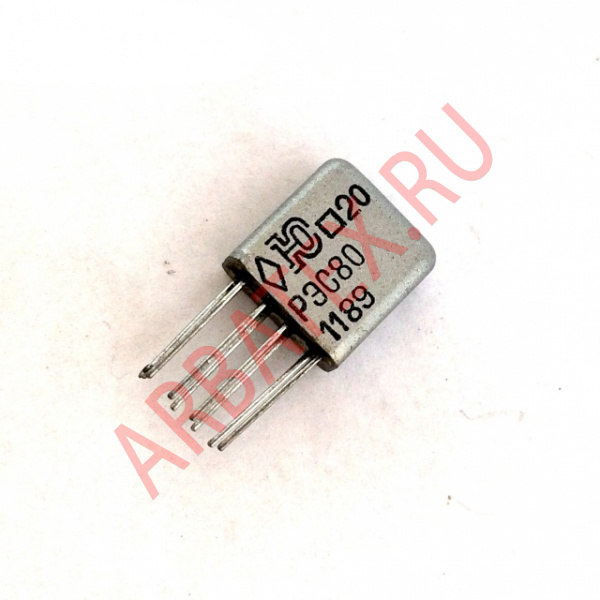

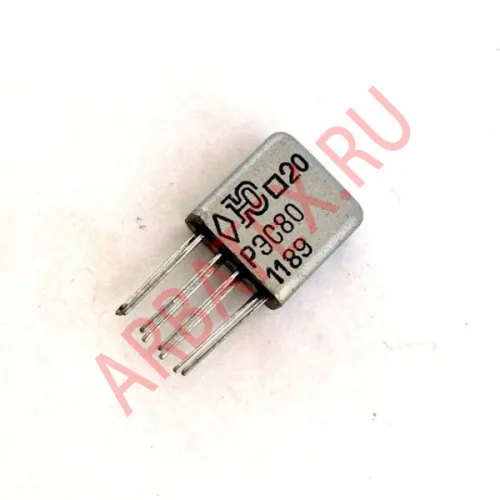

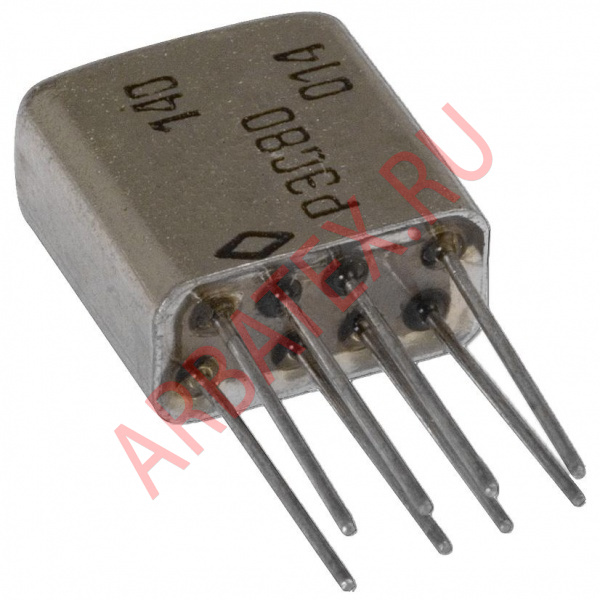

РЭС-80 ДЛТ4.555.014-09

Описание реле РЭС80 ДЛТ4.555.014-09

РЭС80 ДЛТ4.555.014-09 реле  слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-80 ДЛТ4.555.014-09:

Номер паспорта реле РЭС-80	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Ток		Время		Сопротивление контактов	Диапазон коммутации
				срабатыв.	отпускания	срабатыв.	отпускания		ток	напряжение
		В	Ом	мА	мА	мс	мс	Ом	А	В
РЭС-80 ДЛТ4.555.014	2П	27 ±2,7	1570…1955	7,5	1,8	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-01	2П	15 ±1,5	549…571	13,0	3,2	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-02	2П	6,3 ±0,63	94,5…115,5	30,0	7,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-03	2П	4 ±0,4	49,5…60,5	40,0	10,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-04	2П	3 ±0,3	27…33	53,0	13,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-05	2П	27 ±2,7	1570…1955	7,5	1,8	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-06	2П	15 ±1,5	549…571	13,0	3,2	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-07	2П	6,3 ±0,63	94,5…115,5	30,0	7,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-08	2П	4 ±0,4	49,5…60,5	40,0	10,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-09	2П	3 ±0,3	27…33	53,0	13,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
