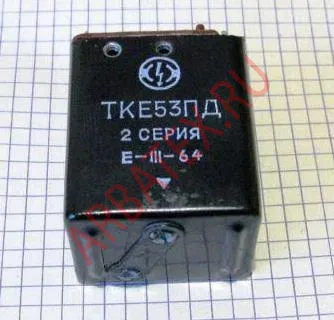

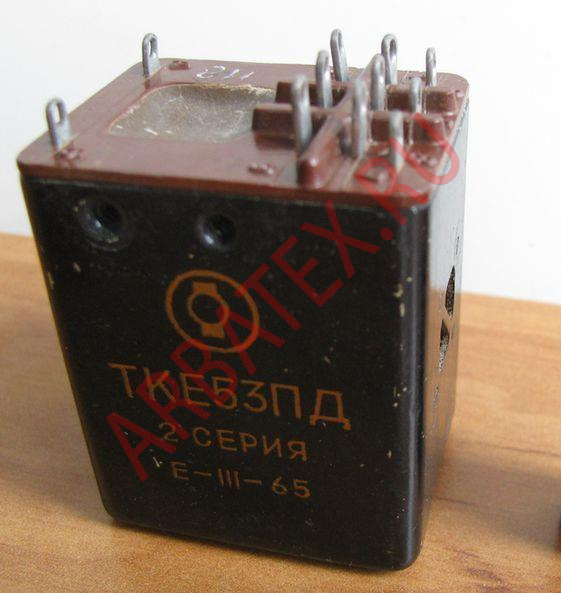

ТКЕ53ПД

ТКЕ53ПД реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Реле ТКЕ53ПД, где:

Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.

К - коммутационное реле с питанием цепи управления постоянным током.

Е - значение номинального тока в цепи главных контактов, обозначает разряд - единицы.

5 - указывает число единиц данного разряда.

3П - число переключающих контактов.

Д - дополнительная конструктивная особенность.

Технические характеристики ТКЕ53ПД:

Диапазон токов в цепи контактов - от 0,05 А до 5 А.

Диапазон напряжений в цепи управления постоянного тока - от 24 В до 30 В.

Диапазон напряжений:

- постоянного тока в цепи контактов - от 16 В до 30 В;

- переменного тока в цепи контактов - от 20 В до 220 В.

Количество коммутируемых цепей - 3 шт.

Конструктивное исполнение - негерметичные.

Режим работы - продолжительный.

Сопротивление обмотки управления реле - от 185 Ом до 215 Ом.

Масса реле ТКЕ53ПД - не более 125 г.
