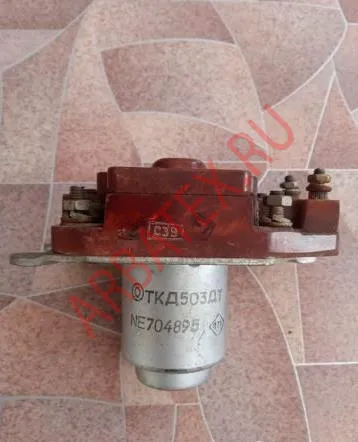

ТКД503ДТ контактор

ТКД503ДТ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики ТКД503ДТ:

Контактор электромагнитный трехцепевой переключающий ТКД503ДТ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД503ДТ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы продолжительный;
- Т - облегченный вариант.
Номинальный ток нагрузки в цепи контактов -10; 20; 50 А.
Номинальное напряжение катушки - 27 В.
Температура окружающей среды -60...+85°С.
Гарантийный срок эксплуатации 11 лет.
