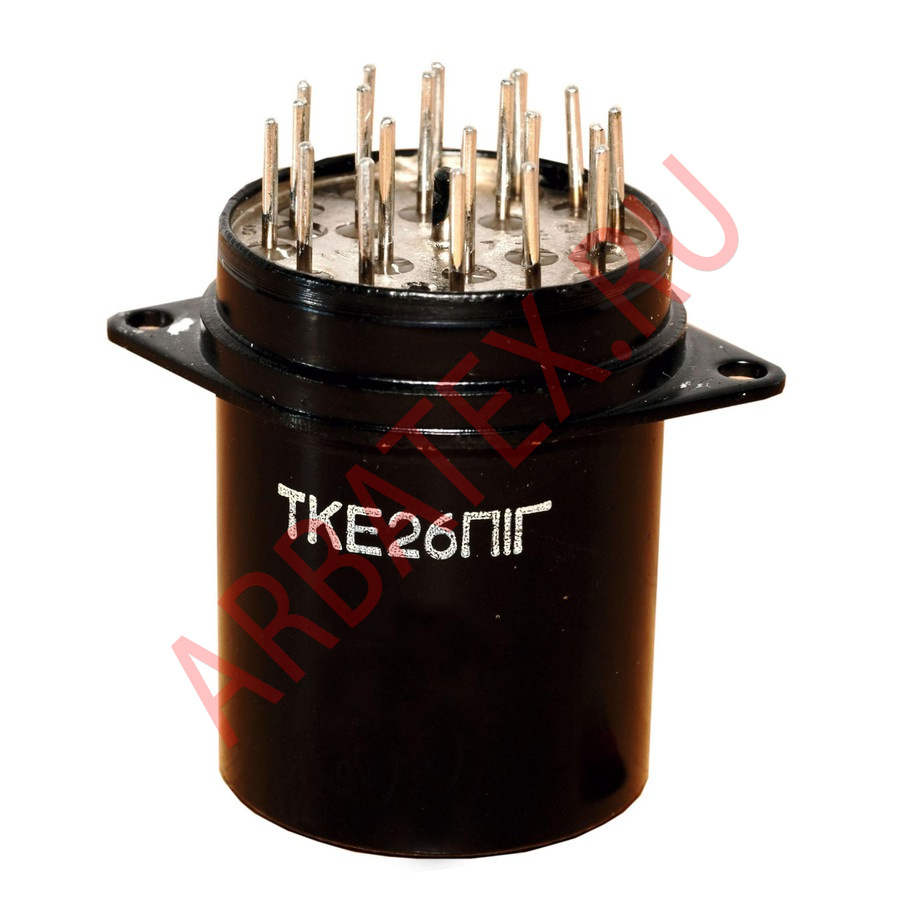

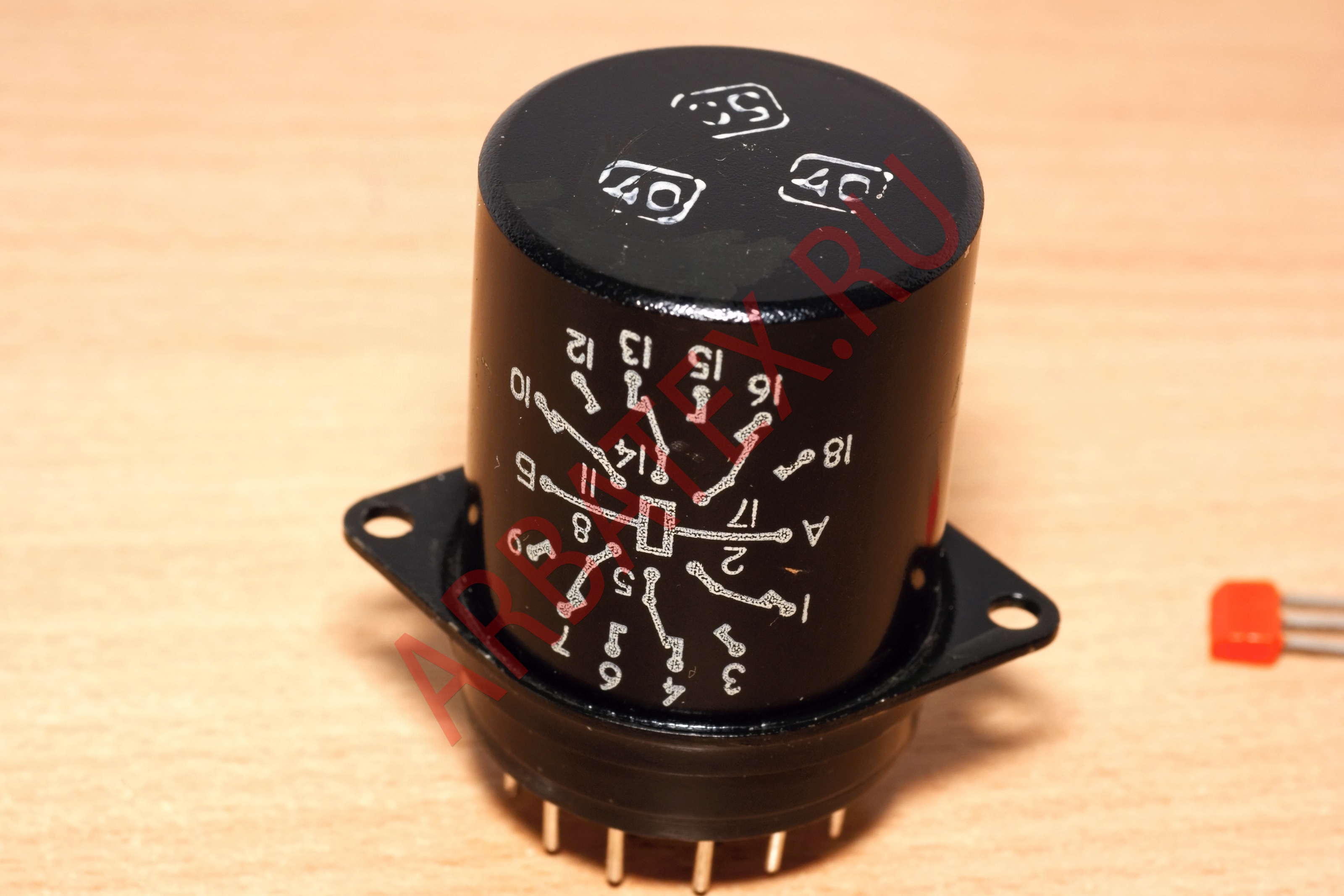

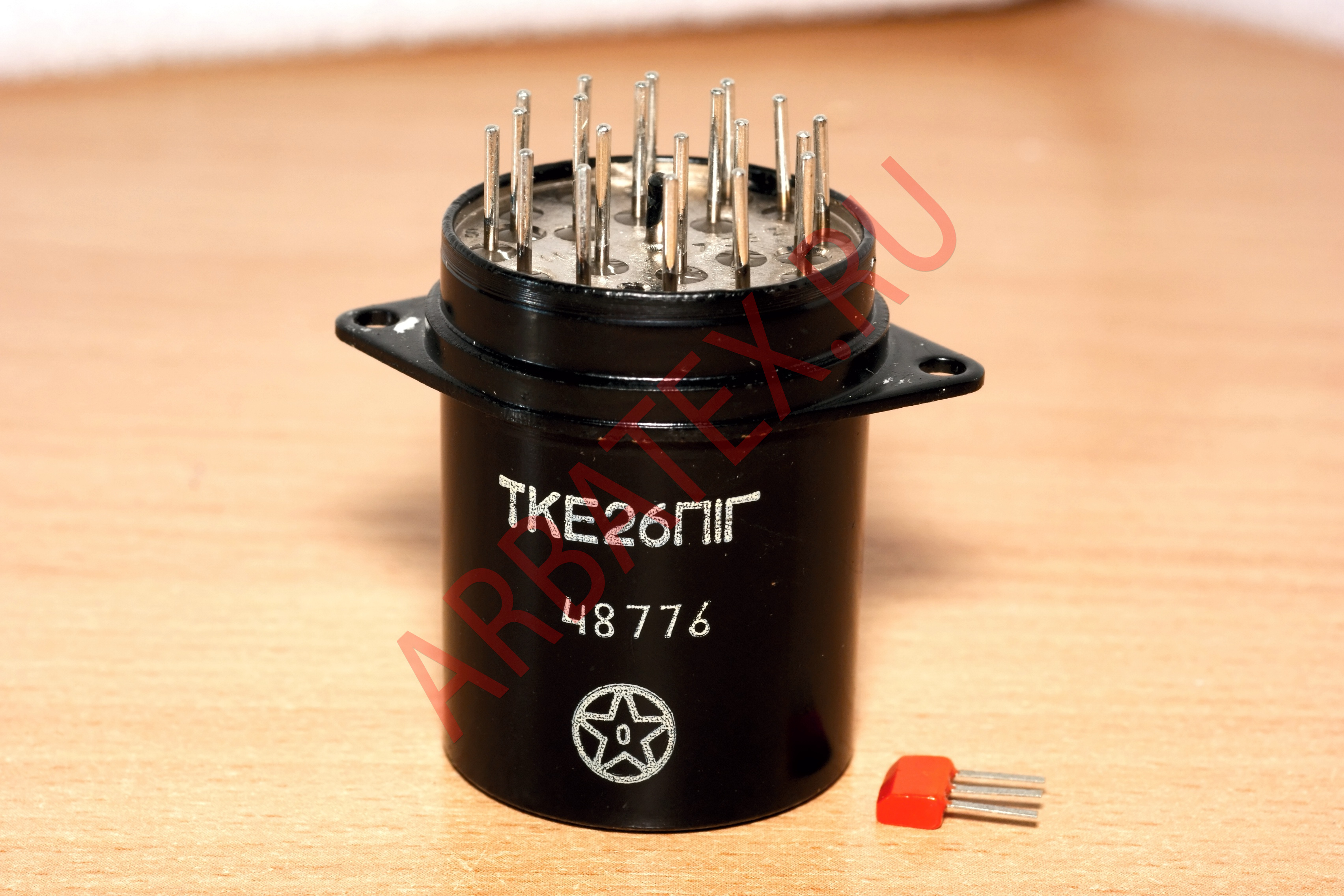

ТКЕ26П1Г

ТКЕ26П1Г реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Условное обозначение:

ТКЕ26П1Г
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- 1 - количество независимых замыкающих контактов;
- Г - герметичные.

Технические характеристики реле ТКЕ26П1Г:

Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
Номинальное напряжение цепи управления (постоянный ток), В ...... 27
Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,11
Напряжение срабатывания реле в нагретом состоянии в нормальных условиях, не более, В ...... 18
Напряжение отпускания реле в нагретом состоянии в нормальных условиях, не более,  ...... 6,5
Конструктивное исполнение ...... герметичные
Габаритные размеры - 46,5х33х48,6 мм.
