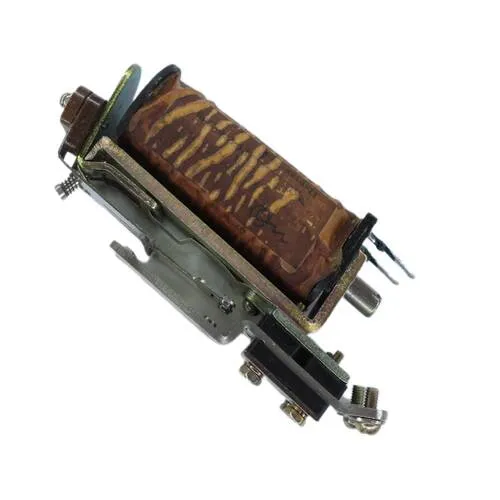

РКС-3 РС4.501.200

Основные технические и эксплуатационные характеристики реле РКС-3:
● Ток питания - постоянный.
● Напряжение коммутируемой цепи (переменный ток), В ......... 20-220;
&● Напряжение коммутируемой цепи (постоянный ток), В ......... 20-110;
● Ток коммутируемой цепи, А ......... 0,2-20;
● Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) - 200
  - в условиях повышенной влажности:
      - между контактами, между контактами и корпусом - 10
      - между обмоткой и корпусом - 5
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
● Испытательное переменное напряжение, В: в нормальных климатических условиях:
  - между токоведущими элементами, между токоведущими элементами и корпусом - 1500
  - между обмоткой и корпусом - 500
  - в условиях повышенной влажности:
     - между токоведущими элементами, между токоведущими элементами и корпусом - 900
     - между обмоткой и корпусом - 300
● Суммарное время нахождения обмотки под напряжением 100 ч.
● Сопротивление электрического контакта
  - в процессе хранения реле в условиях хранилищ, в комплекте ЗИП, вмонтированных в аппаратуру - не более 0,5 Ом; под навесом,
  - в упаковке изготовителя и вмонтированных в аппаратуру - не более 2,5 Ом;
  - в период поставки - 0,1 Ом. Материал контактов - Ср999; СрМ900.
● Масса реле не более 350 г.

Расшифровка условного обозначения:
РКС-3 РС4.501.200
РКС-3 - тип реле;
Т - тропическое исполнение, климатическое исполнение «УХЛ» на реле не наносится;
РС4.501.200 - исполнение (паспорт) реле в зависимости от рабочего напряжения.
