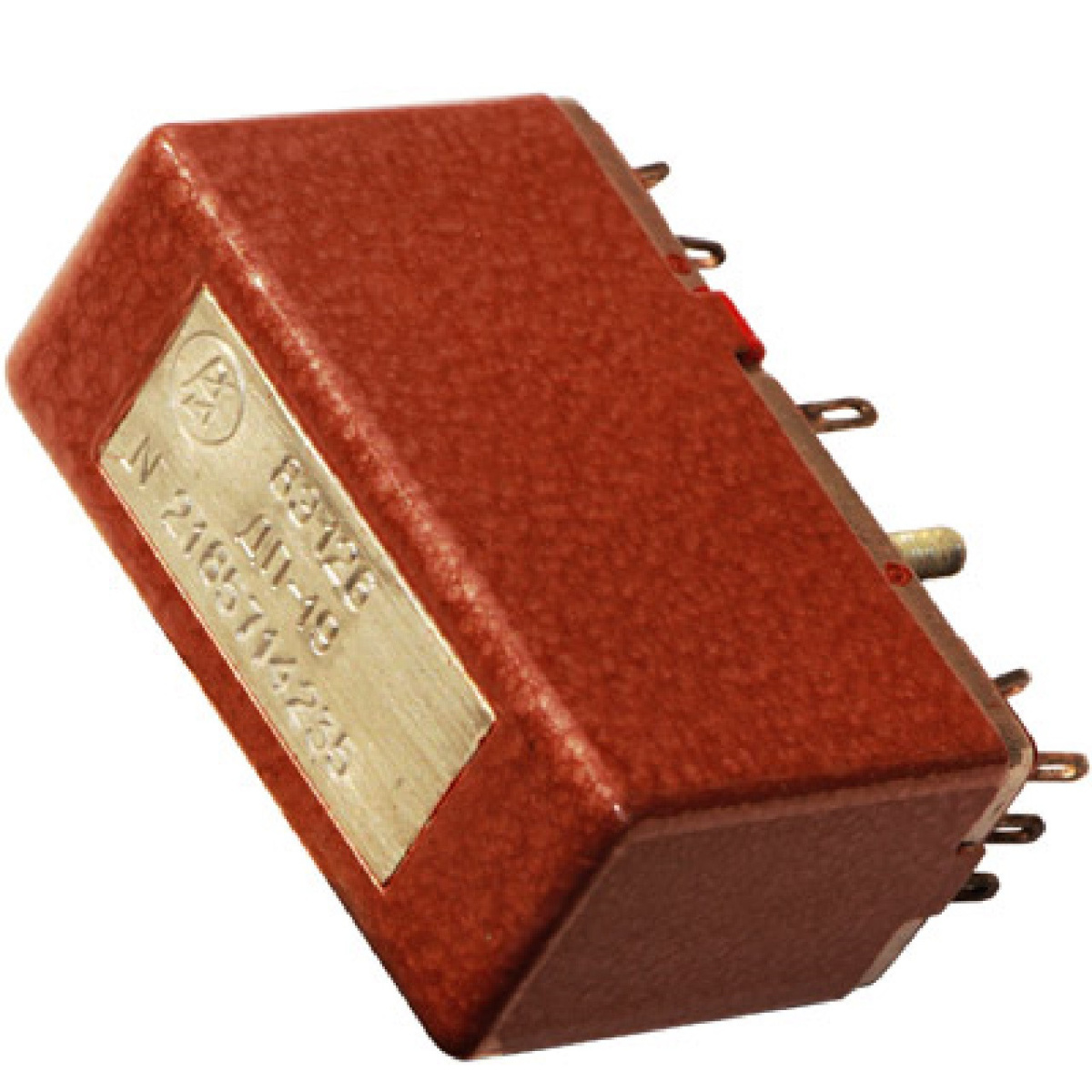

8Э126 (ДП-19)

Технические характеристики 8Э126:

Ток, потребляемый обмоткой в течение 30 мс - не более 3 А.

Номинальное напряжение тока питания - 30 В.

Сопротивление обмотки постоянному току - 21,8 Ом.

Ток питания обмоток реле 8Э126 - постоянный.

Минимальный коммутируемый ток - 0,03 А.

Напряжение срабатывания:

- в нормальных климатических условиях - не более 20 В;

- при температуре окружающего воздуха +50° С, при воздействии линейных нагрузок с ускорением не более 200 м/с2 и после воздействия 6 ударов с ускорением не более 3000 м/с2 - не более 23 В;

- при температуре окружающего воздуха -50° С и при вибрации в диапазоне частот от 30 Гц до 1500 Гц с ускорение не более 100 м/с2 - не более 22 В.

Время срабатывания реле 8Э126 при номинальном напряжении тока питания 30 В - не более 30 мс.

Падение напряжения на рабочих контактах при повышенных механических нагрузках, крайних значениях температуры окружающего воздуха, повышенной относительной влажности воздуха и при пониженном атмосферном давлении:

- при коммутируемом токе 2 А - не более 200 мВ;

- при минимальном коммутируемом токе 0,03 А - не более 100 мВ.

Сопротивление изоляции 8Э126:

- в нормальных климатических условиях - не менее 50 МОм;

- после 48-часовой выдержки в камере с относительной влажностью воздуха до 98% при температуре от +20° С до +30° С - не менее 3 МОм;

- после хранения в течение 1 года в зачехленной аппаратуре в любых метеорологических условиях - не менее 1 МОм.

Испытательное напряжение переменного тока частоты 50 Гц для проверки изоляции - 550 В.

Ударопрочность изделий реле - 6 ударов с ускорением не более 3000 м/с2.
