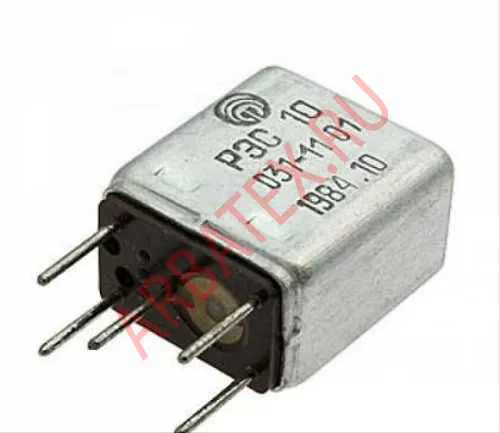

РЭС10№11,01

Технические характеристики РЭС 10:

Рабочий номинальный ток - 12 А; 13 А; 17 А.

Рабочее номинальное напряжение - 4 В; 5,2 В; 8,5 В; 14 В; 12,5 В; 27 В; 32 В.

Сопротивление обмотки - 21 Ом; 45 Ом; 120 Ом; 630 Ом; 1600 Ом; 4500 Ом.

Количество обмоток - одна.

Коммутирующий ток - от 1 мкА до 2 А.

Время срабатывания - от 5 мс до 8 мс.

Время отпускания реле РЭС10 - от 2,5 мс до 4,5 мс.

Напряжение, выдерживаемое изоляцией между токоведущими цепями, токоведущими цепями и корпусом:

- в нормальных климатических условиях - 500 В;

- в условиях повышенной влажности - 250 В;

- при пониженном атмосферном давлении - 220 В.

Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом:

- в нормальных климатических условиях - 200 МОм;

- в условиях повышенной влажности - 10 МОм;

- при повышении температуры - 20 МОм.
