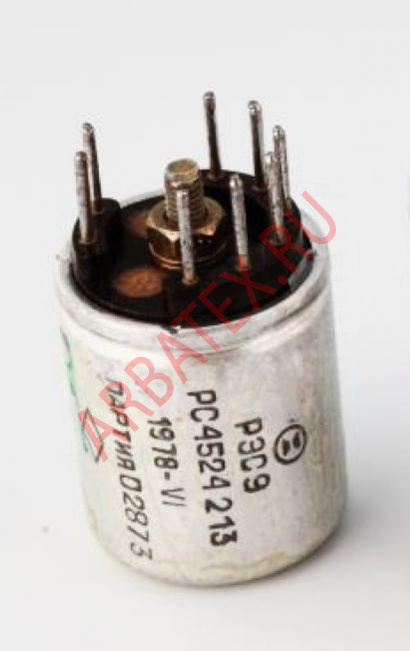

РЭС9 РС4.524.213

Реле РЭС-9 является пыле-влагозащищенным, нейтральным, электромагнитным, двухпозиционным, одностабильным реле и состоит из магнитной системы, контактной систем, основания и кожуха.
Магнитная система реле РЭС-9 клапанного типа имеет форму буквы «П». Она состоит из якоря, магнитопровода (корпуса) «Г» образной формы, двух сердечников цилиндрической формы, запрессованных в магнитопровод, а также двух бескаркасных катушек с обмотками, которые одеты на сердечники.
Запрессованные в магнитопровод концы сердечников имеют удлинение (выступы) с резьбой. При помощи этих выступов и двух круглых гаек со шлицем на торце все внутренние элементы реле крепятся к основанию. Для того чтобы гайки не раскручивались, раньше с наружной стороны их заливали краской, в современных реле их заливают эпоксидной смолой.
Якорь реле РЭС-9 подвешен на оси, она запрессована в специальном держателе «Т»-образной формы, выполненном из немагнитного материала. Держатель прикручен к магнитопроводу двумя винтиками. Теми же винтиками на магнитопроводе удерживается возвратная пружина, а одним из них еще и пластмассовая колодка с подвижными контактами.
По бокам у якоря имеются два рычага, изогнутых на концах в сторону магнитопровода. На изогнутой части рычагов закреплены изолирующие буксы, которые в момент притягивания якоря к сердечникам давят на контактные пружины контактной системы.
