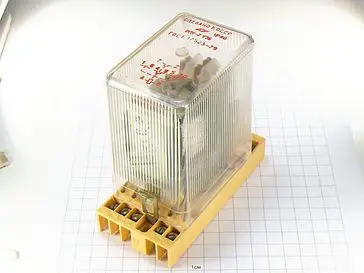

РПУ-2У3-36400-127В

Условное обозначение:

Реле РПУ-2У3А, где:

РПУ-2 - реле промежуточное универсальной серии.

У - климатическое исполнение УХЛ.

3 - категория размещения.

А - класс износостойкости.

Технические характеристики РПУ-2У3А:

Ток контактов:

- минимальный - 0,025 А;

- номинальный и длительно допустимый - 6 А.

Номинальное напряжение контактов:

- постоянного тока - от 12 В до 200 В;

- переменного тока с частотой 50 Гц; 60 Гц - от 12 В до 440 В.

Номинальное напряжение изоляции реле РПУ-2У3А - 500 В.

Механическая износостойкость реле:

- постоянного тока - 20 000 000 циклов ВО;

- переменного тока - 16 000 000 циклов ВО.

Потребляемая мощность реле:

- постоянного тока - не более 4 Вт;

- переменного тока - не более 9 В·А.

Пусковая потребляемая мощность для РПУ-2У3А переменного тока - не более 16 В·А.

Удельная потребляемая мощность:

- постоянного тока - 1 Вт/(млн циклов ВО);

- переменного тока - 2,25 В·А/(млн циклов ВО).

Собственное время включения при номинальном значении напряжения (тока) реле:

- постоянного тока - не более 0,05 с;

- переменного тока - не более 0,036 с.

Собственное время отключения при номинальном значении напряжения (тока) - не более 0,02 с.

Варианты исполнения изделий реле РПУ-2У3А в зависимости от вида приёмки:

- отдел технического контроля - РПУ-2У3А ОТК;

- особо стойкие (особо стабильные) - ОСРПУ-2У3А, РПУ-2У3А ОС;

- приемка заказчика - РПУ-2У3А ПЗ;

- военная приемка - РПУ-2У3А ВП.
