РПУ-0-561 127В

Промежуточное реле РПУ-0 представляет собой электромагнитный аппарат и состоит из трех основных частей: магнитной системы, контактной системы и основания.
Магнитная система реле РПУ-0 клапанного типа состоит из Г-образного магнитопровода со стержнем и якоря. На стержень одета литая катушка с обмоткой. На якоре закреплена изоляционная конструкция из пресс-материала, при помощи которой переключаются контакты. В исходное положение якорь возвращается за счет цилиндрической винтовой пружины.
Контактная система реле РПУ-0 в зависимости от исполнения может состоять из 2 переключающих контактов (2п), 3 переключающих контактов (3п) или 6 переключающих контактов, материал контактов – серебро. Неподвижные контакты выполнены в виде пластин, впрессованных в основание, подвижные контакты выполнены из изогнутых плоских пружин, которые приварены точечной сваркой к пластинам, так же впрессованным в основание. С обратной стороны эти пластины имеют форму втычных штырьков.

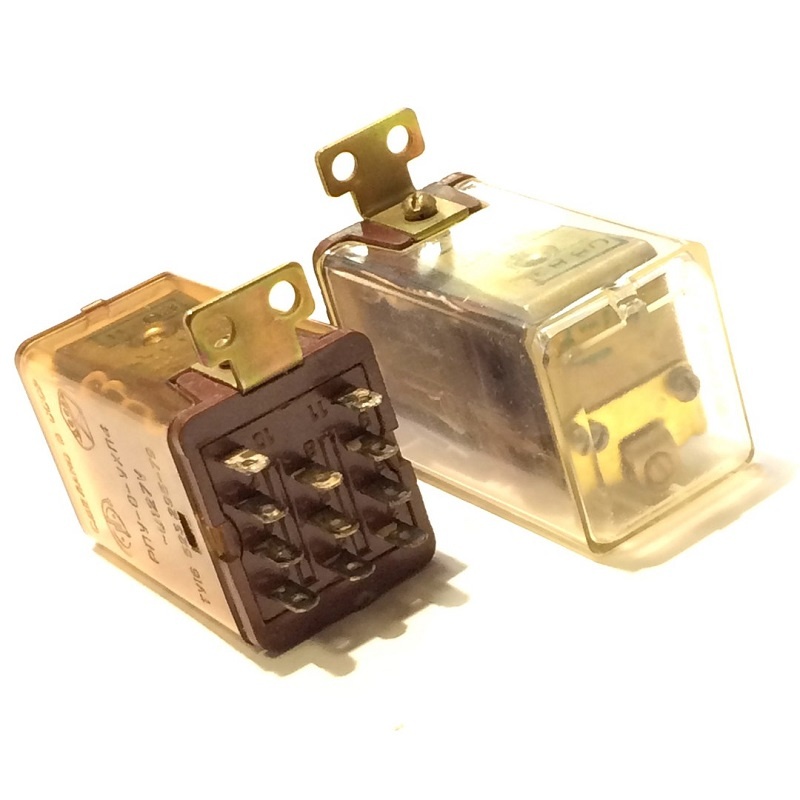

Все элементы реле РПУ-0 закреплены на основании из пресс-материала и сверху закрыты защитным чехлом из прозрачной пластмассы. Встречаются два вида защитного чехла, один, вероятно, более ранний вариант, имеет с одной стороны ступеньку, второй вариант, похоже, что более поздний, в виде прямоугольного параллелепипеда. Ко второму варианту перешли, видимо, из-за экономии и удешевления процесса изготовления, хотя очевидно, что второй вариант менее надежный из-за того, что чехол держится за основание реле за счет прямоугольных вырезов, и очень часто пластмасса в месте защелкивания ломается, и кожух на реле перестаёт держаться. Первый же вариант крепления кожуха более надежный, так как он выполнен при помощи двух винтов, которыми кожух прикручивается к магнитопроводу, этими же винтами удерживается шильдик, который в отличии от второго варианта помещен под чехол. Во втором варианте все надписи на кожухе реле выполнены при помощи выжигания.

Включение реле РПУ-0 в цепь питания и коммутируемые цепи производится при помощи соединительной (штепсельной) колодки типа ШРП или ШРВ, позволяющей производить быструю смену реле. Внешние провода к колодкам типа ШРП присоединяются при помощи пайки, а к колодкам типа ШРВ - при помощи винтов. Также внешние провода можно пропаивать непосредственно к выводным штырькам реле.

Структура условного обозначения реле РПУ-0:

РПУ-0- ❶❷❸❹ 4
0 – обозначение серии.
❶ исполнение по степени защиты и способу крепления:
3 – открытое, крепление винтами;
4 – защищенное, крепление винтами;
5 – защищенное, крепление на монтажном угольнике;
6 – защищенное, крепление штепсельное, с ламелями под пайку;
9 – защищенное, крепление штепсельное, с винтовыми зажимами.
❷ род тока:
1 – постоянный;
2 – переменный.
❸ количество контактов:
1 – с тремя контактами;
2 – с двумя контактами;
6 – с шестью контактами.
❹ климатическое исполнение по ГОСТ 15150-69.
Последняя цифра 4 обозначает категорию размещения.

Реле типов РПУ-0-516 и РПУ-0-616 представляют собой блок, состоящий из двух реле, установленных соответственно на общем монтажном угольнике и на общей штепсельной розетке с общим кожухом.
Промежуточные реле РПУ-0 выпускались с разными климатическими исполнениями У, УХЛ, Т и категорией размещения 4.
