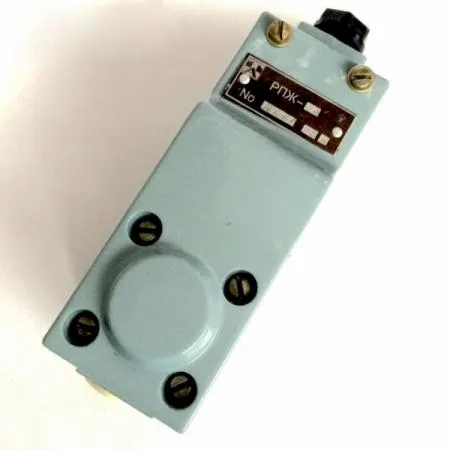

РПЖ-24 ТУ25-022521487-80

Общие сведения об изделии:

• Наименование: Реле протока жидкости РПЖ-24 ТУ25-022521487-80.
• Климатическое исполнение - УХЛ категория 4 по ГОСТ 15150-69.
• Завод изготовитель - Опытный завод ОКБ "Теплоавтомат"

Основные технические характеристики:

1. Пределы настройки срабатывания реле при уменьшении расхода, л/мин:

• нижний - 5
• верхний - 16

2. Пределы настройки срабатывания реле при увеличении расхода, л/мин:

• нижний - 8
• верхний - 24

3. Разность между расходами, соответствующими срабатыванию реле в ту и другую сторону, л/мин, не более: 5,5

4. Разброс срабатываний, л/мин, не более: 0,7

5. Рабочая среда: техническая вода (РН-8,5, взвешенные вещества 19мг экв/л в пересчете на 22*С), с температурой от 5*С до 70*С

6. Давление рабочей среды на входе реле, МПа (кгс/см2): от 0,05 до 0,4 (от 0.5 до 4)

7. Основные параметры электрических цепей, коммутируемых реле:

• номинальное напряжение переменного тока с частотой 50-60Гц, В - 380/220
• номинальное напряжение постоянного тока с частотой 50-60Гц, В - 220
• переменный ток , А, при 220В - 1
• переменный ток , А, при 380В - 0,6
• постоянный ток , А, при 220В - 0,16

8. Рабочее положение в пространстве: сливное отверстие должно быть в горизонтальной плоскости или направлено вниз

9. Вероятность безотказной работы за 2000 часов, не менее - 0,98

10. Средний срок службы реле, лет, не менее - 12

11. Масса реле, кг, не более - 0,76

12. Габаритные размеры, мм, не более - 154*71*48
