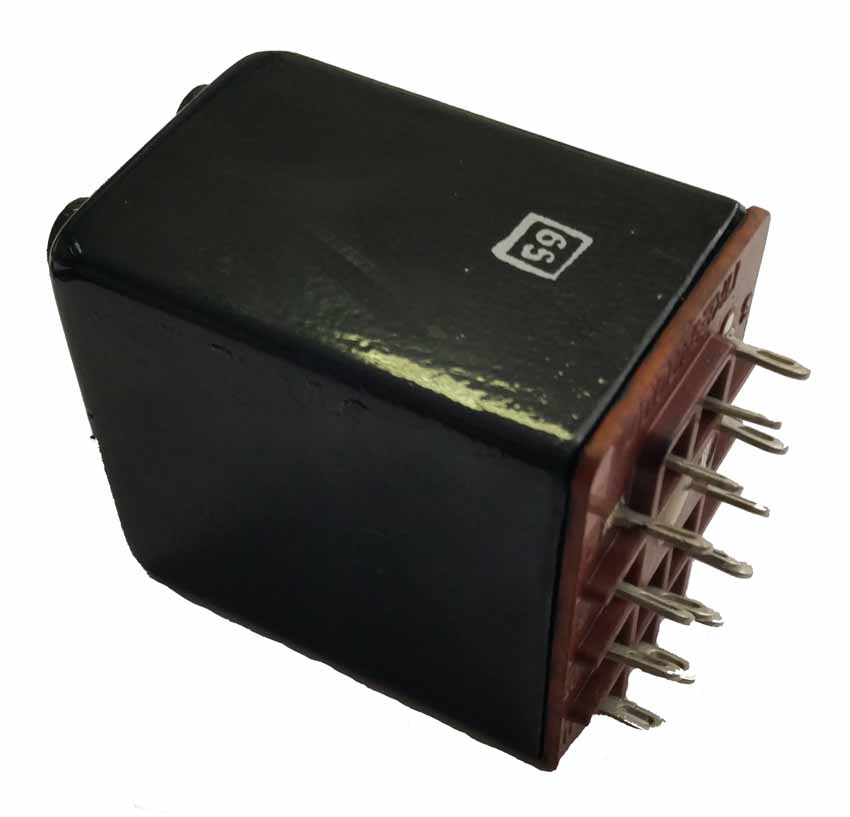

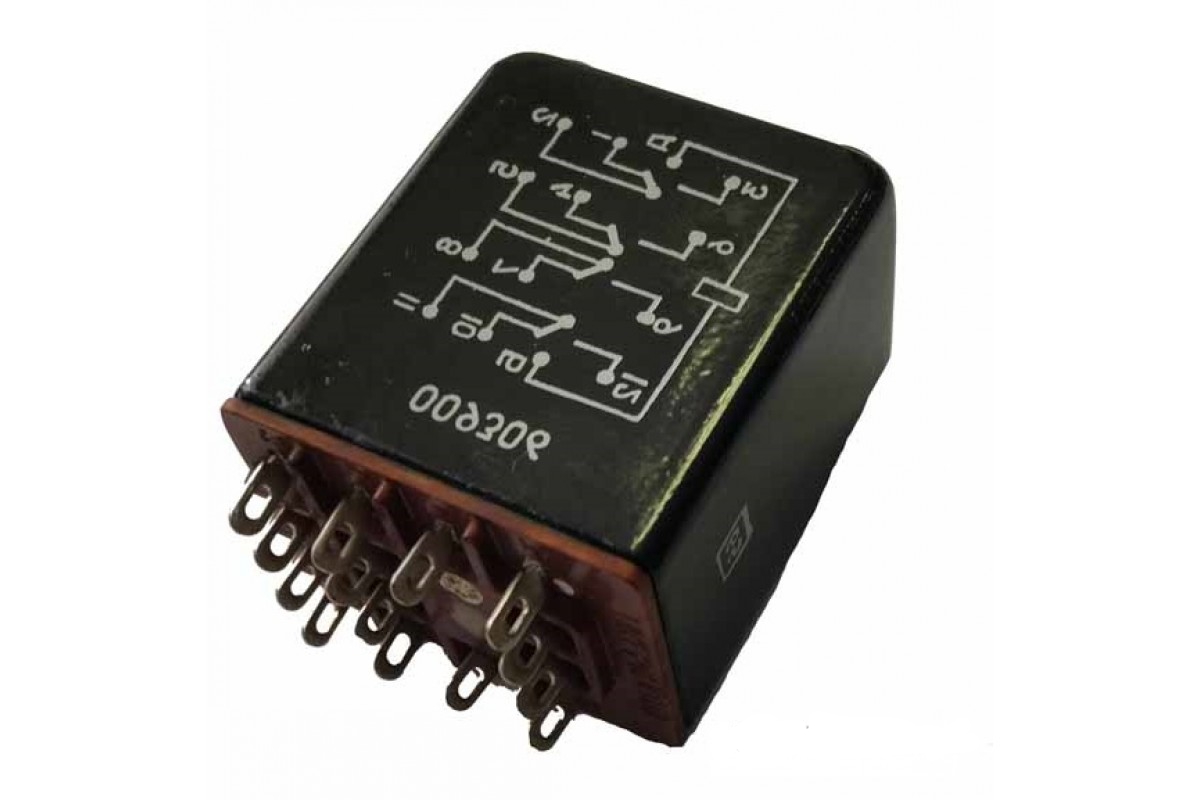

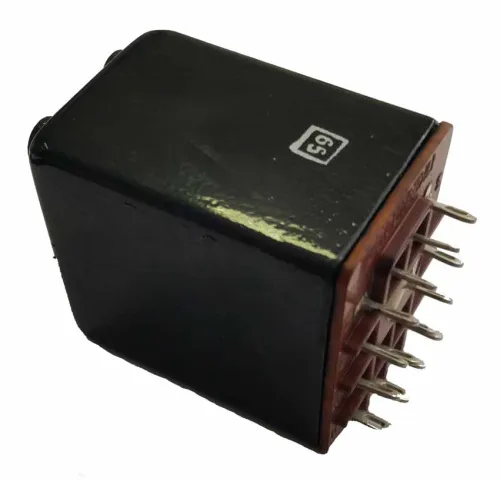

ПКЕ54ПОДГ

Описание:

Обеспечивает коммутацию электрических цепей постоянного тока напряжением до 30 В и переменного тока напряжением до 220 В частотой от 360 до 900 Гц.
Реле ПКЕ54ПОДГ предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании, эксплуатируемых в любых климатических условиях.
Тип корпуса - зачехлённый, герметичный.
Климатическое исполнение: «О» - общеклиматическое по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия: ТУ 6301-68.

 Основные технические и эксплуатационные характеристики реле ПКЕ54ПОДГ:

● Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220;
● Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30;
● Диапазон токов в цепи контактов, А ...... 0,05-5;
● Диапазон напряжений в цепи управления постоянного тока, В ...... 12-16;
● Количество коммутируемых цепей, шт ...... 4;
● Конструктивное исполнение ...... герметичные;
● Габаритные размеры, мм ......34х44х54;
● Масса, г ......245.

Расшифровка условного обозначения:
ПКЕ54ПОДГ
- П - номинальное напряжение обмотки управления 15 В;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 4П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичное исполнение.
