РПС45-1 РС4.520.755-11

Описание реле РПС-45-1 РС4.520.755-11

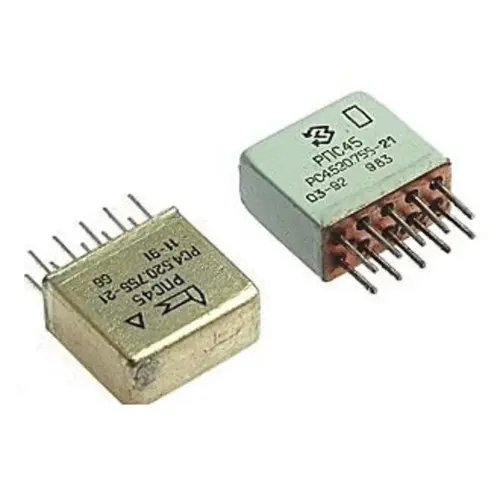

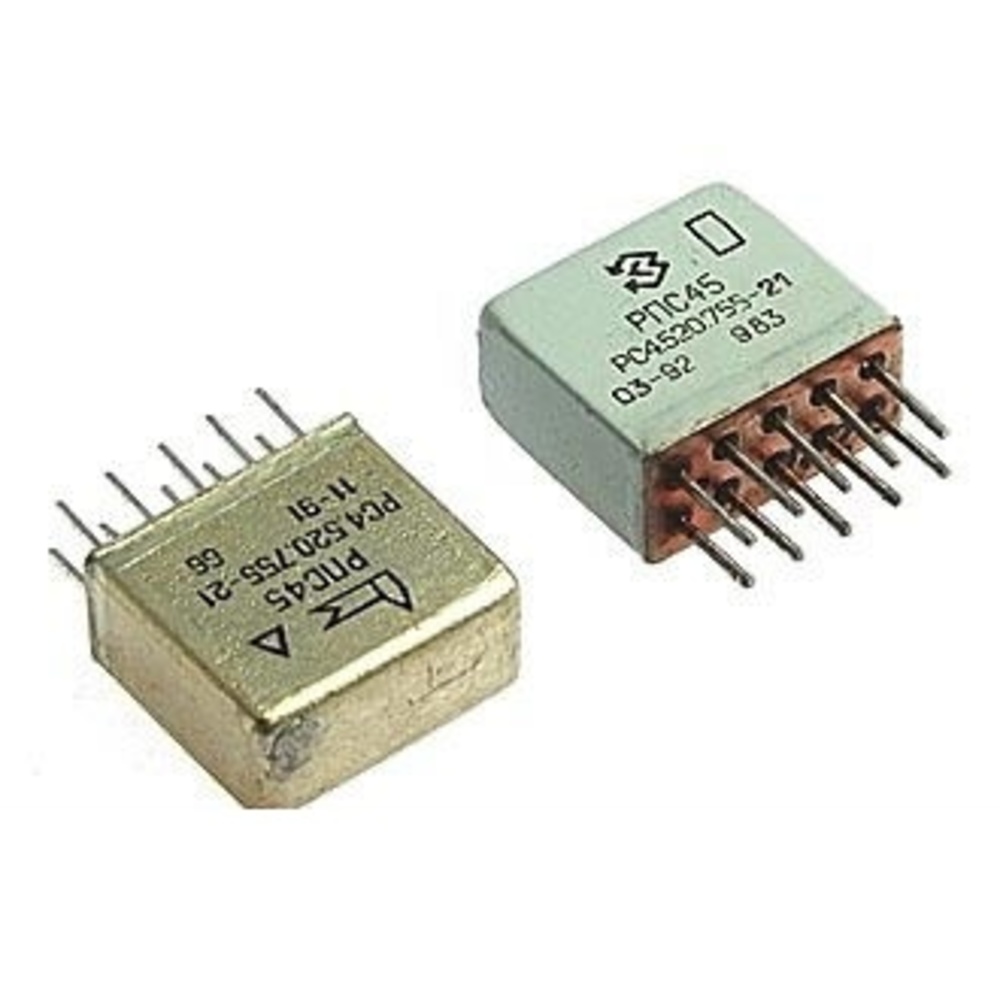

Реле РПС-45-1 РС4.520.755-11 имеет герметичный корпус с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС-45-1 РС4.520.755-11 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-45-1 РС4.520.755-11:

Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях - 200
  - при максимальной температуре - 20
  - в условиях повышенной влажности - 10
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
  - между токоведущими элементами, между токоведущими элементами и корпусом - 180
  - между обмотками и корпусом - 300
в условиях повышенной влажности:
  - между токоведущими элементами, между токоведущими элементами и корпусом - 150
  - между обмотками и корпусом - 180
при пониженном атмосферном давлении:
  - между токоведущими элементами, между токоведущими элементами и корпусом - 150
  - между обмотками и корпусом - 180
Масса реле РПС-45 - 3,5 г, РПС-45-1 - 3,6 г.
Минимальный срок службы и срок сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.

Параметры реле:

Номер паспорта реле РПС-45-1	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-45-1 РС4.520.755-11	2П	24…30	640…960	9…15	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45-1 РС4.520.755-12	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45-1 РС4.520.755-13	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45-1 РС4.520.755-14	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45-1 РС4.520.755-15	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45-1 РС4.520.755-16	2П	24…30	640…960	9…15	-	<5,0	-	0,25	0,01…1,0	0,05…36
РПС-45-1 РС4.520.755-17	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45-1 РС4.520.755-18	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45-1 РС4.520.755-19	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45-1 РС4.520.755-20	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45-1 РС4.520.755-41	2П	24…30	640…960	9…15	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45-1 РС4.520.755-42	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45-1 РС4.520.755-43	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45-1 РС4.520.755-44	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45-1 РС4.520.755-45	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45-1 РС4.520.755-46	2П	13,5…16,5	176…264	5,0…8,2	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
