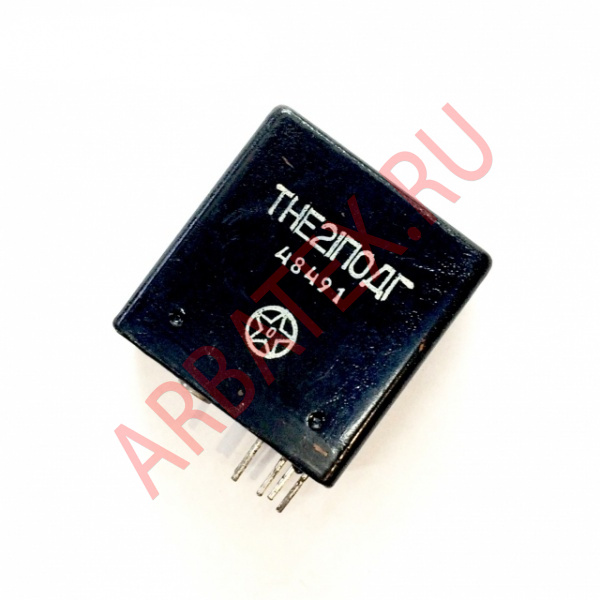

ТНЕ21ПОДГ

ТНЕ21ПОДГ реле постоянного тока негерметичное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Условное обозначение:

Т - номинальное напряжение обмотки управления 27 В.

Н - коммутационное реле с питанием цепи управления постоянным током.

Е - значение номинального тока в цепи главных контактов, обозначает разряд - единицы.

2 - указывает количество единиц данного разряда.

1П - обозначает количество переключающих контактов;

О - максимально допустимая температура окружающей среды от 0º С до +85º С.

Д - продолжительный режим роботы.

Г - герметичный корпус контактора.

Технические характеристики ТНЕ21ПОДГ:

Номинальное напряжение цепи управления - 27 В.

Ток коммутируемой цепи - от 0,001 А до 2 А.

Номинальное напряжение коммутируемой цепи постоянного тока - от 5 В до 30 В.

Износоустойчивость (число срабатываний) - от 10 000 до 25 000.

Напряжение срабатывания реле в нагретом состоянии - от 13,5 В до 19,5 В.

Напряжение отпускания в нагретом состоянии - от 7,5 В до 12,5 В.

Ток, потребления - не более 0,1 А.

Габаритные размеры - 19×41×43 мм.
