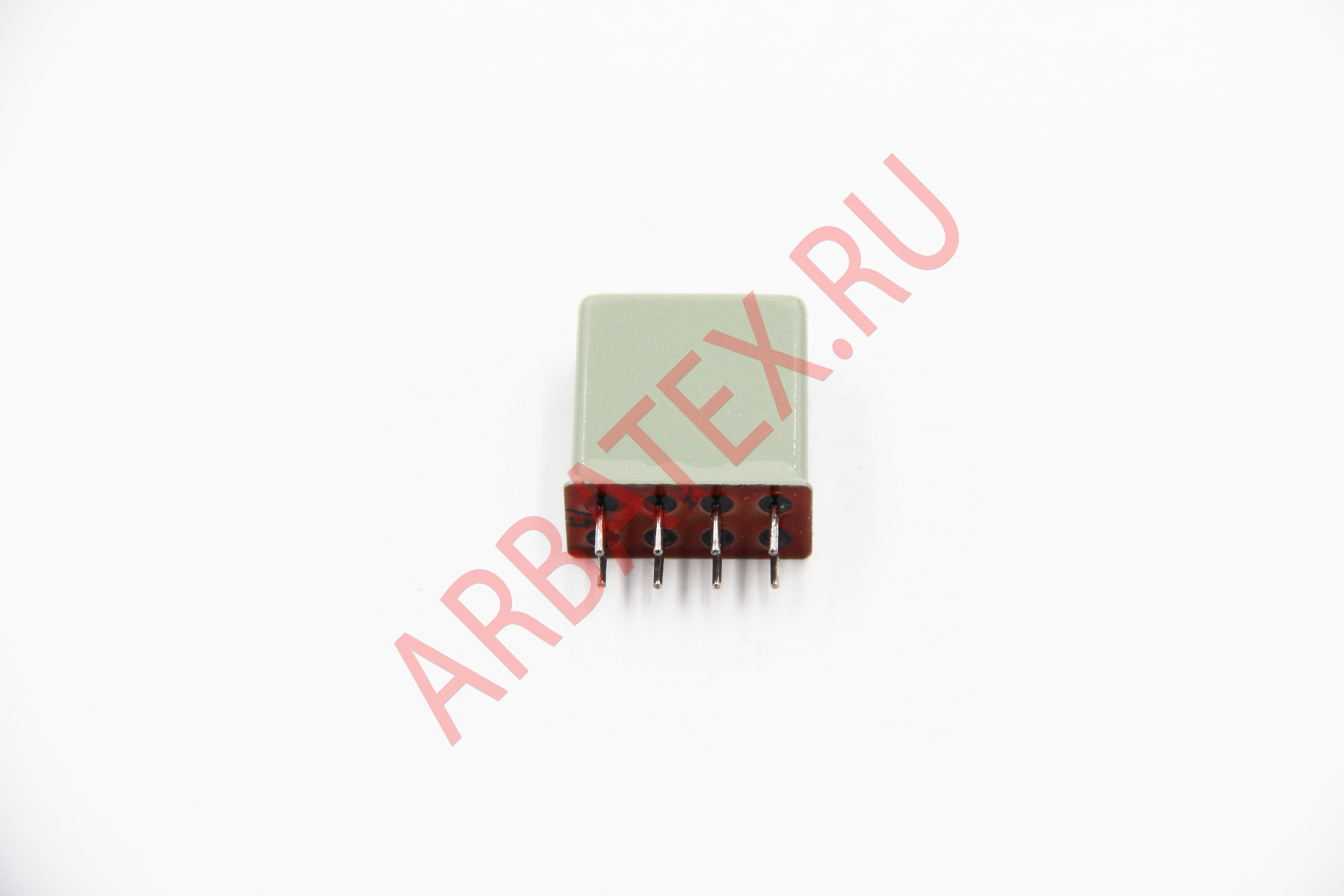

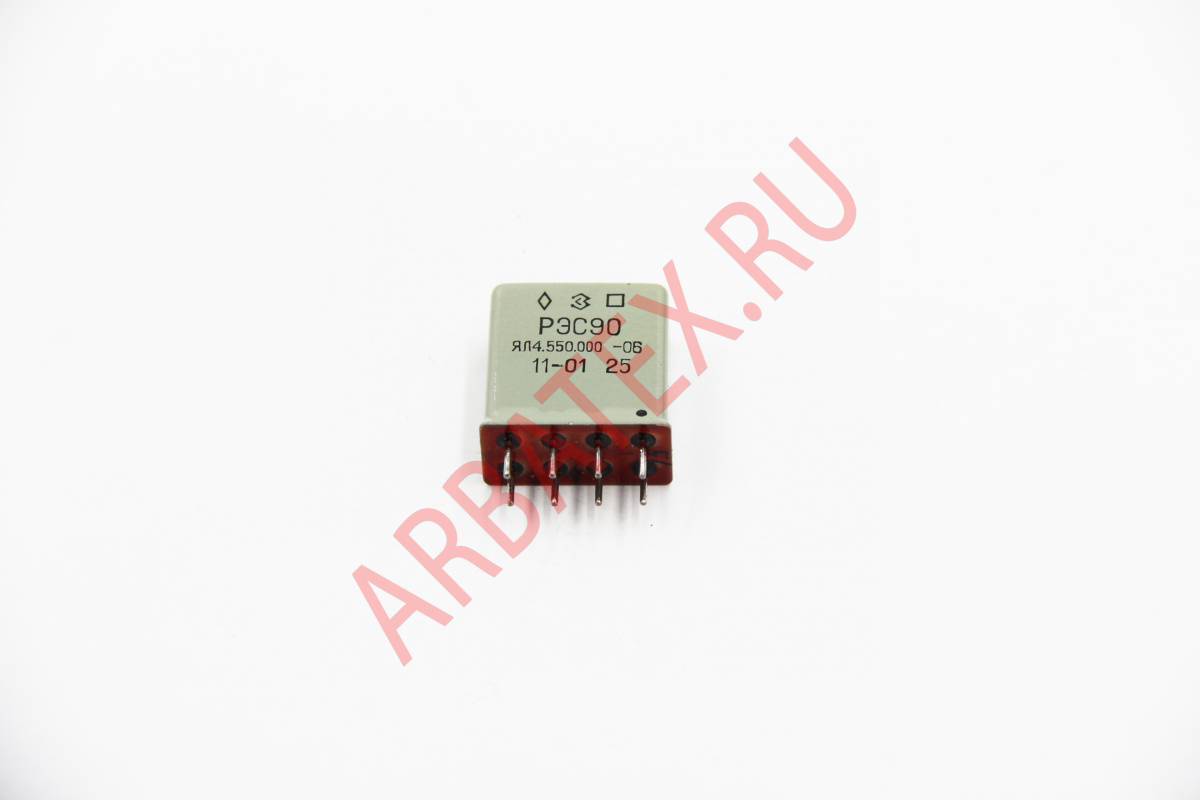

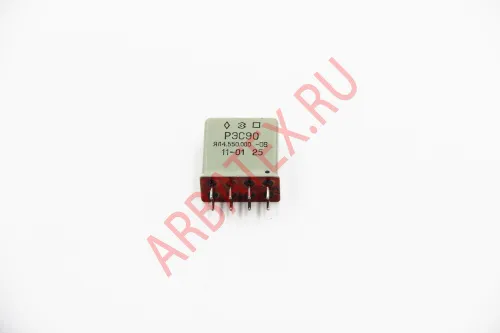

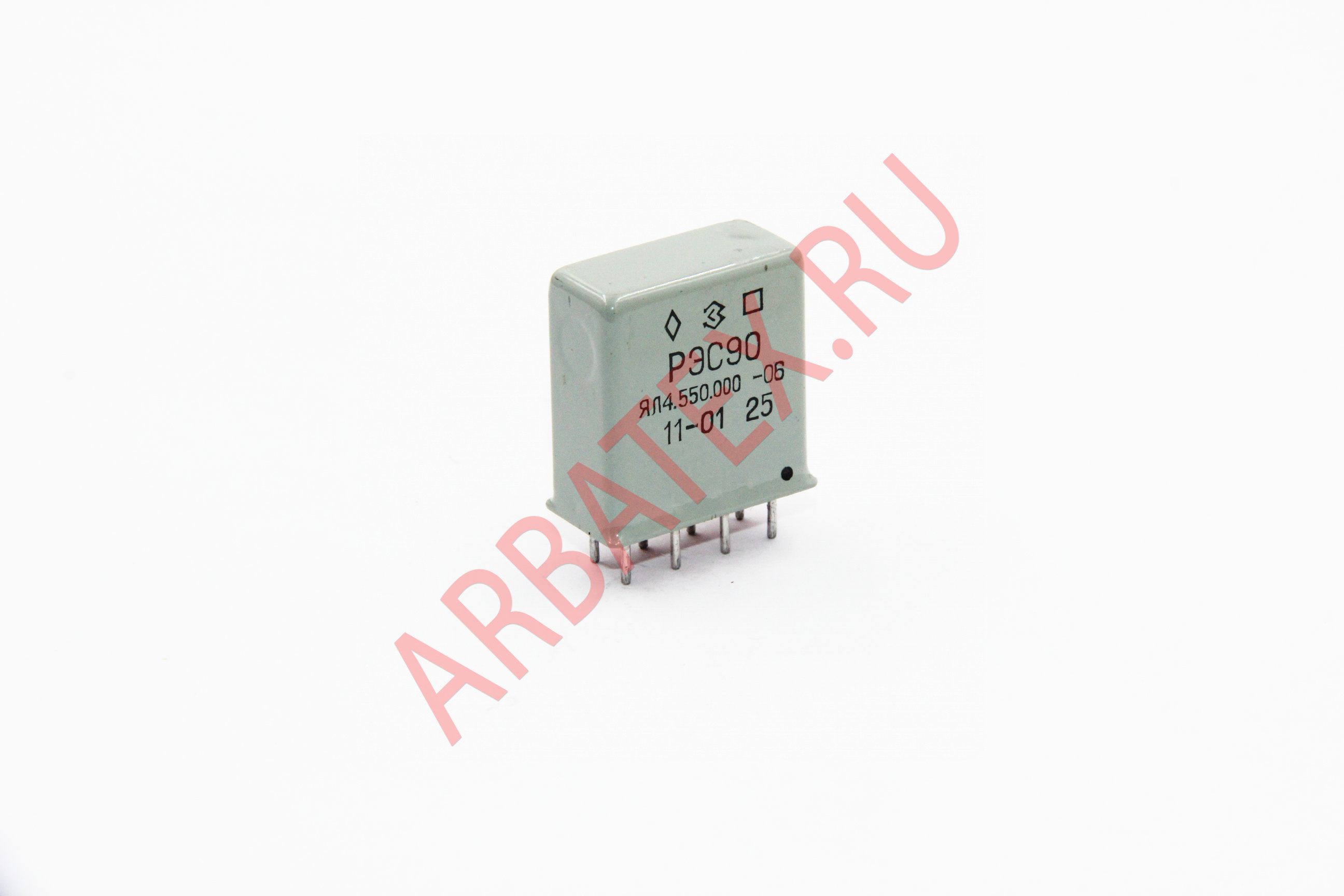

Описание реле РЭС-90 ЯЛ4.550.000-06
РЭС-90 ЯЛ4.550.000-06 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-90 ЯЛ4.550.000-06:
Реле РЭС-90 ЯЛ4.550.000-06 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.
Технические характеристики реле РЭС-90 ЯЛ4.550.000-06:
| Номер паспорта реле | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
|---|
| В | Ом | мА | мА | мс | мс | Ом | А | В |
|---|
| РЭС-90 ЯЛ4.550.000 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-01 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-02 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-03 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-04 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-05 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-06 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-07 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-08 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-09 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-10 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-11 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-12 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-13 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-14 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-15 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-16 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-17 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-18 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-19 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-20 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-21 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-22 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-23 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-30 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-31 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-32 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-33 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-34 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-35 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-36 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-37 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-38 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-39 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-40 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-41 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-42 | 2П | 22…34 | 540…660 | 19,0 | 2,8 | 10,0 | 5,0 | 1,0 | 0,06….3,0 | 1,2…130 |
| РЭС-90 ЯЛ4.550.000-43 | 2П | 22…34 | 540…660 | 19,0 | 2,8 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…34 |
| РЭС-90 ЯЛ4.550.000-50 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-51 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-52 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-53 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-54 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-55 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-56 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-57 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-58 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-59 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-60 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 1,0 | 0,01…5,0 | 1,2…220 |
| РЭС-90 ЯЛ4.550.000-61 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-66 | 2П | 22…34 | 540…660 | 22,0 | 3,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-67 | 2П | 10…18 | 144…176 | 40,0 | 5,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-68 | 2П | 16,2…22 | 315…385 | 28,0 | 4,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-69 | 2П | 5…7 | 37,8…46,2 | 75,0 | 10,5 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-70 | 2П | 90…110 | 6800…9200 | 6,8 | 1,0 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-71 | 2П | 41…55 | 1700…2200 | 12,0 | 1,6 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…36 |
| РЭС-90 ЯЛ4.550.000-72 | 2П | 22…34 | 540…660 | 19,0 | 2,8 | 10,0 | 5,0 | 1,0 | 0,06….3,0 | 1,2…130 |
| РЭС-90 ЯЛ4.550.000-73 | 2П | 22…34 | 540…660 | 19,0 | 2,8 | 10,0 | 5,0 | 0,4 | 10-6…0,1 | 0,05…34 |
