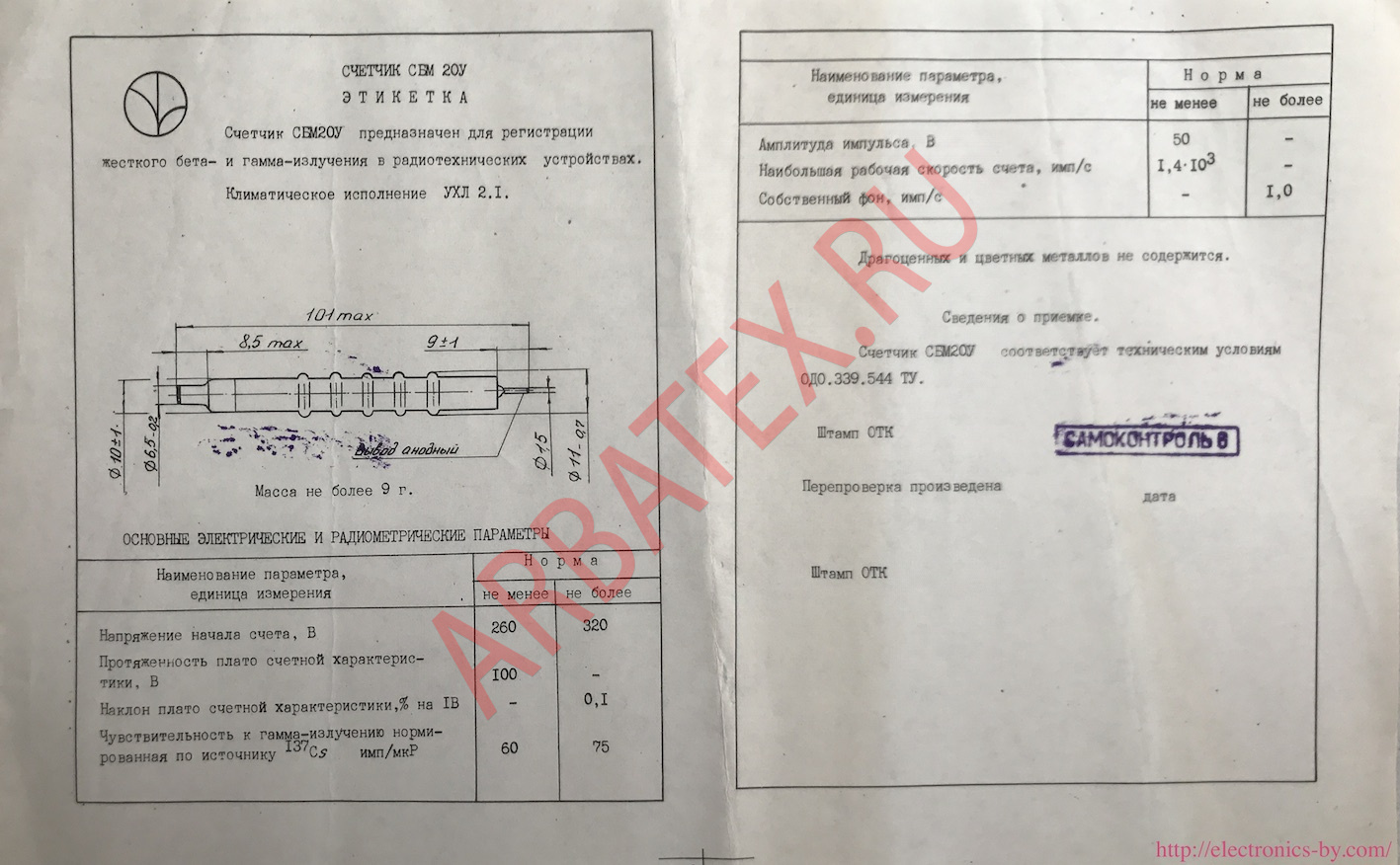

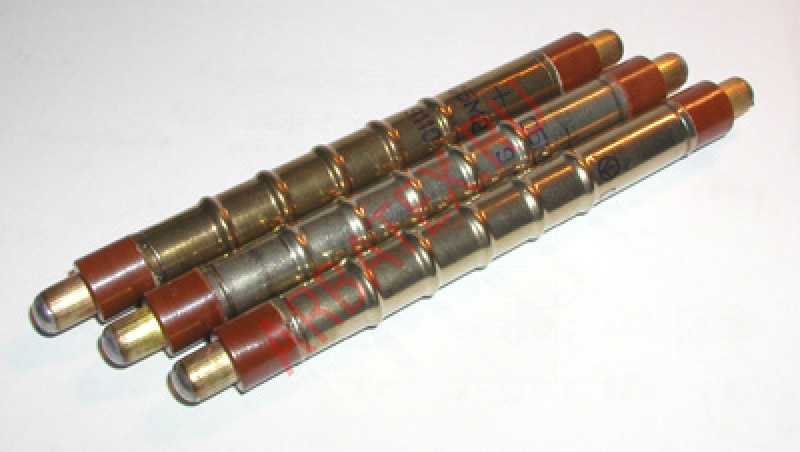

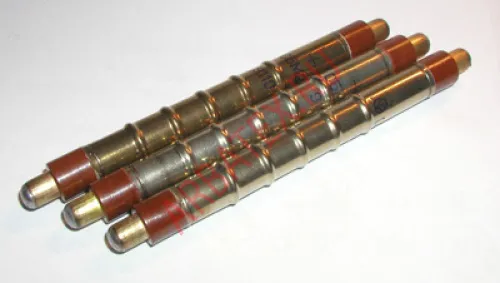

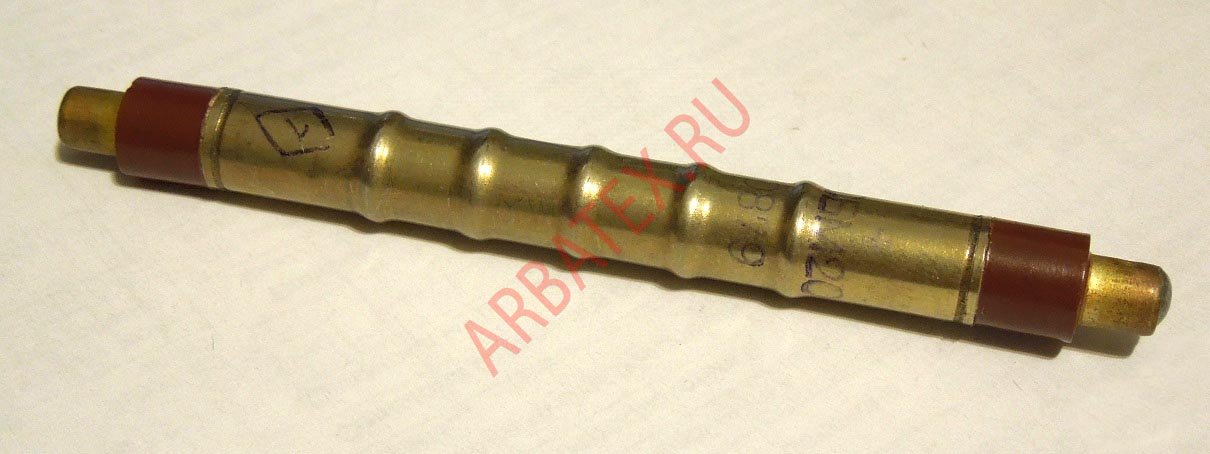

СБМ20 счетчик Гейгера-Мюллера цилиндрический предназначен для регистрации жесткого бета- и гамма-излучения в радиотехнических устройствах.
Технические характеристики СБМ20:
Рабочее напряжение - 400 В.
Чувствительность - от 60 имп/мкР до 75 имп/мкР.
Разброс чувствительности - не более ±20%.
Диапазон регистрируемых мощностей экспоненциальных доз гамма-излучения - от 0,004 мкР/с до 40 мкР/с.
Энергия регистрации изделия счетчик СБМ-20:
- гамма-квантов - от 0,05 МэВ до 3 МэВ;
- бета-частиц - не менее 0,3 МэВ.
Протяженность плато счетной характеристики - не менее 100 В.
Напряжение начала счета - от 260 В до 320 В.
Наклон плато счетной характеристики - 0,1 %/В.
Дозиметрические характеристики СБМ-20:
- максимальная скорость счета (Nмах) - 4000 имп/с;
- уровень натурального фона (Nф) - 60 имп/мин.
Скорость счета при мощности 4 мкР∙с-1 от источника 137Cs - от 240 имп∙с-1 до 280 имп∙с-1.
Режим работы - токовый и импульсный.
Материал катода изделия счетчик Гейгера СБМ20 - нержавеющая сталь.
Минимальное мертвое время при 400 В - 190 мкс.
Площадь рабочей зоны - 8 см2.
Наполнение баллона - Ne+Br2+Ar.
Амплитуда импульса - не менее 50 В.
Выходная емкость - не более 10,5 пФ.
Сопротивление изоляции - 100 МОм.
Срок службы (количество импульсов) изделий счетчики СБМ-20 - не менее 2∙1010.
Габаритные размеры:
- диаметр - не более 11 мм;
- длина - не более 108 мм.
Масса - не более 10 г.
Условия эксплуатации СБМ20:
Температура окружающего воздуха - от -60° С до +70° С.
Допустимая температура, при которой возможна эксплуатация в течение не более 125 ч - +85° С.
Климатическое исполнение - УХЛ.
