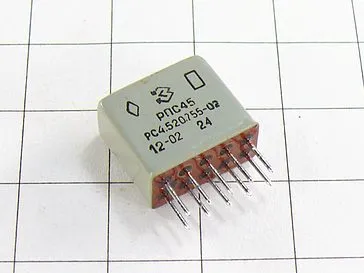

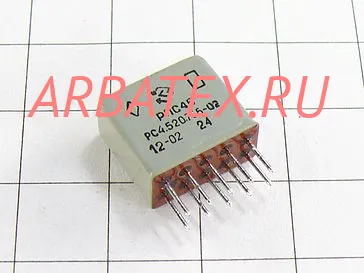

РПС45 РС4.520.755-02

Описание реле РПС-45 РС4.520.755-02

Реле РПС-45 РС4.520.755-02 имеет герметичный корпус с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС-45 РС4.520.755-02 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-45 РС4.520.755-02:

Реле РПС-45 соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.452.081 ТУ.

Конструктивные данные.
По конструкции выводов реле подразделяются на варианты:
  - РПС-45 со штыревыми выводами;
  - РПС-45-1 с планарными выводами.
Конструкция реле обеспечивает фиксированное положение контактных групп в любом состоянии реле при обесточенной обмотке. При подключении положительного полюса источника питания к выводу обмотки, обозначенному А, а отрицательного - к выводу этой же обмотки, обозначенному Б, замыкаются контакты 12 и 22 с контактами 13 и 23; затем при подключении положительного полюса источника питания к выводу обмотки, обозначенному В, а отрицательного - к выводу этой же обмотки, обозначенному Г, замыкаются контакты 12 и 22 с контактами 11 и 21. Одновременная подача напряжения на выводы А, Б, В, Г не допускается.
Рабочее положение - любое.

Параметры реле:

Номер паспорта реле РПС-45	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-45 РС4.520.755	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-01	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-02	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-03	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-04	2П	13,5…16,5	176…264	5,0…8,2	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-05	2П	24…30	640…960	9…15	-	<5,0	-	0,25	5x10-6…0,1	0,05…36
РПС-45 РС4.520.755-06	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45 РС4.520.755-07	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45 РС4.520.755-08	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45 РС4.520.755-09	2П	13,5…16,5	176…264	5,0…8,2	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45 РС4.520.755-10	2П	24…30	640…960	9…15	-	<5,0	-	0,25	0,01…1,0	0,05…36
РПС-45 РС4.520.755-21	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,5	0,01…1,0	0,05…36
РПС-45 РС4.520.755-30	2П	10,8…13,2	127…173	3,6…6,6	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45 РС4.520.755-31	2П	2,7…3,3	7,65…10,35	0,95…1,55	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45 РС4.520.755-32	2П	3,6…4,4	14,45…19,55	1,35…2,1	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45 РС4.520.755-33	2П	5,7…6,9	34,4…51,6	2,25…3,5	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45 РС4.520.755-34	2П	13,5…16,5	176…264	5,0…8,2	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
РПС-45 РС4.520.755-35	2П	24…30	640…960	9…15	-	<5,0	-	0,15	5x10-6…2,0	0,05…36
