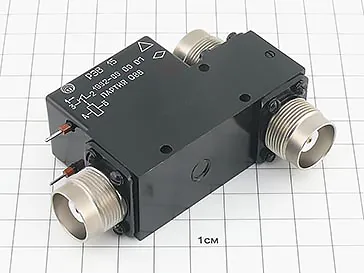

РЭВ-15 РФ4.562.000-01.01

РЭВ-15 РФ4.562.000-01.01 реле электромагнитное слаботочное негерметичное, высокочастотное, коаксиальное, нейтральное, двухпозиционное, одностабильное, с одним переключающим контактом применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

РЭВ-15 РФ4.562.000-01.01 реле электромагнитное слаботочное.
Количество контактов - 1.
Коммутируемая мощность - от 100 Вт до 1500 Вт.
Коммутируемое напряжение - 50 мкВ.
Частота:
- коммутируемая - не более 650 Гц;
- срабатывания - не более 5 Гц.
Рабочее напряжение реле РЭВ 15 - от 11,4 В до 34 В.
Число коммутационных циклов - не более 50 000.
Ток:
- срабатывания - не более 260 В;
- отпускания - не более 45 В.
Сопротивление контакта - 0,2 Ом.
Сопротивление обмотки - от 28,5 Ом до 132 Ом.
Сопротивление изоляции РЭВ15:
- в нормальных климатических условиях (обмотка обесточена) между контактами, между контактами и корпусом - 500 МОм;
- в нормальных климатических условиях (обмотка обесточена) между обмоткой и корпусом - 200 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) между контактами, между контактами и корпусом - 40 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) между обмоткой и корпусом - 20 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 5 МОм.
Время:
- срабатывания - не более 30 мс;
- отпускания - не более 10 мс;
- дребезга контактов при отпускании - не более 10 мс.
Материал контактов - Ср999.
Ток питания - постоянный.
Питание от источника постоянного тока напряжением - 12,6 В; 27 В.
Срок сохраняемости - 12 лет.
Габаритные размеры - 28×63×82 мм.
Масса - 210 г.
Температура окружающей среды - от -60° С до +100° С.
