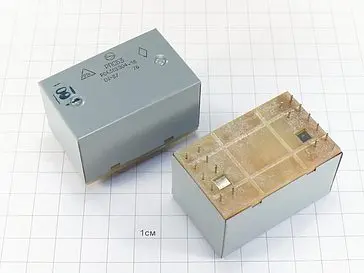

РПС53 РС4.569.904-02

Описание Реле РПС53 РС4.569.904-02

Реле РПС53 РС4.569.904-02 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, двухстабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС53 РС4.569.904-02 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Характеристики Реле РПС53 РС4.569.904-02:

Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 1000
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
  - в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-53 - 50 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет

Параметры реле:

Номер паспорта реле РПС-53	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-53 РС4.569.904	6з	8,6…14,2	175 ±17,5	5,1	0,4	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-01	6р	10,1…13,9	175 ±17,5	5,8	0,32	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-02	5з + 2р	3,6…5,5	58 ±6	2,1	0,12	18,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-03	1з + 1р	3,6…5,5	58 ±6	2,1	0,12	18,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-04	4з + 2р	10,1…13,9	175 ±17,5	5,7	0,32	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-05	2з + 4р	10,1…13,9	175 ±17,5	5,7	0,32	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-06	3з + 3р	10,1…13,9	175 ±17,5	5,7	0,32	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-07	2з + 4р	3,6…5,5	58 ±6	2,1	0,12	18,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-08	3з + 3р	3,6…5,5	58 ±6	2,1	0,12	18,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-09	6з	18…30	555 ±83	10,4	0,83	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-10	6р	18…30	555 ±83	11,5	0,57	10,5	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-11	5з + 1р	20…30	555 ±83	11,5	0,57	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-12	4з + 2р	20…30	555 ±83	11,5	0,57	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-13	2з + 4р	20…30	555 ±83	11,5	0,57	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-14	3з + 3р	20…30	555 ±83	11,5	0,57	9,0	2,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-15	6з	16…30	1200 ±180	9,8	0,95	18,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-16	4з + 2р	16…30	790 ±118	9,1	0,46	19,0	3,5	0,25	10-6…0,35	0,001…60
РПС-53 РС4.569.904-17	3з + 3р	16…30	790 ±118	9,1	0,46	19,0	3,5	0,25	10-6…0,35	0,001…60
