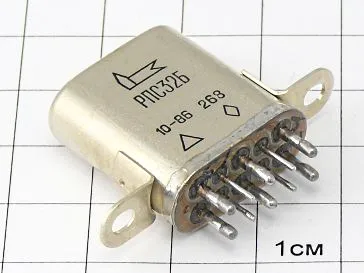

РПС32Б РС4.520.224-01

Описание Реле РПС32Б РС4.520.224-01

РПС32Б РС4.520.224-01 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики Реле РПС32Б РС4.520.224-01:

Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 200
  - при максимальной температуре (после выдержки под рабочим напряжением) - 20
  - в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - в условиях пониженного атмосферного давления - 180
Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч.
Скважность включения не менее 5.
Длительность импульса, подаваемого на обмотку, не менее 0,025 с.
Время срабатывания при минимальном рабочем напряжении не более 5 мс.

Параметры:

Номер паспорта реле РПС-32Б	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-32Б РС4.520.201-01	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.202-01	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.203-01	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.204-01	2П	9…12	64…86	2…5	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.205-01	2П	10,8…14	92…126	3,2…6,4	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.206-01	2П	13,5…18	149…201	3,7…7,5	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.207-01	2П	18…24	264…356	6…12	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.208-01	2П	24…32	425…575	8…16	-	<5	-	1,5	5x10-3…3,0	6…220
РПС-32Б РС4.520.209-01	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.210-01	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.211-01	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.212-01	2П	9…12	64…86	2…5	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.213-01	2П	10,8…14	92…126	3,2…6,4	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.214-01	2П	13,5…18	149…201	3,7…7,5	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.215-01	2П	18…24	264…356	6…12	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.216-01	2П	24…32	425…575	8…16	-	<5	-	0,25	5x10-6…0,1	0,05…115
РПС-32Б РС4.520.217-01	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.218-01	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.219-01	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.220-01	2П	9…12	64…86	2…5	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.221-01	2П	10,8…14	92…126	3,2…6,4	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.222-01	2П	13,5…18	149…201	3,7…7,5	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.223-01	2П	18…24	264…356	6…12	-	<5	-	1,0	5x10-3…3,0	6…220
РПС-32Б РС4.520.224-01	2П	24…32	425…575	8…16	-	<5	-	1,0	5x10-3…3,0	6…220
