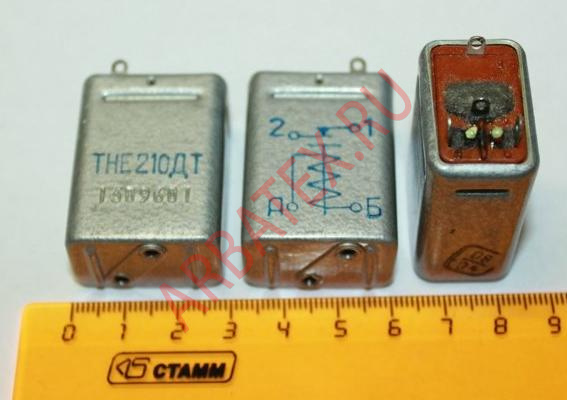

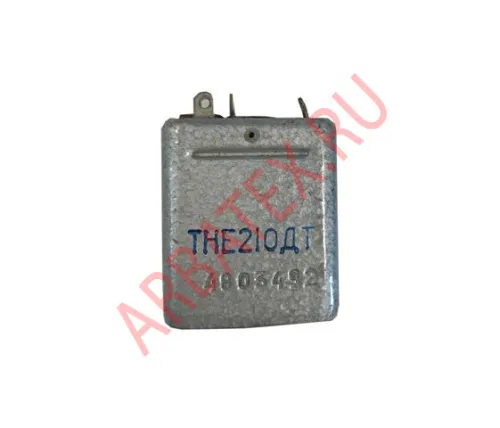

ТНЕ21ОДТ

Описание Реле ТНЕ21ОДТ

ТНЕ21ОДТ реле постоянного тока негерметичное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле ТНЕ21ОДТ:

Структура условного обозначения:
ТКЕ21ОДТ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 1П - обозначает количество переключающих контактов;
- ДТ - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ21ОДТ:
Номинальное  напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,05
Напряжение срабатывания реле, не более, В ......18
Напряжение отпускания реле, не более, В ...... 5
Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более - 220 В.
Масса, не более - 40 г.
Габариты - 40х29х19 мм.
